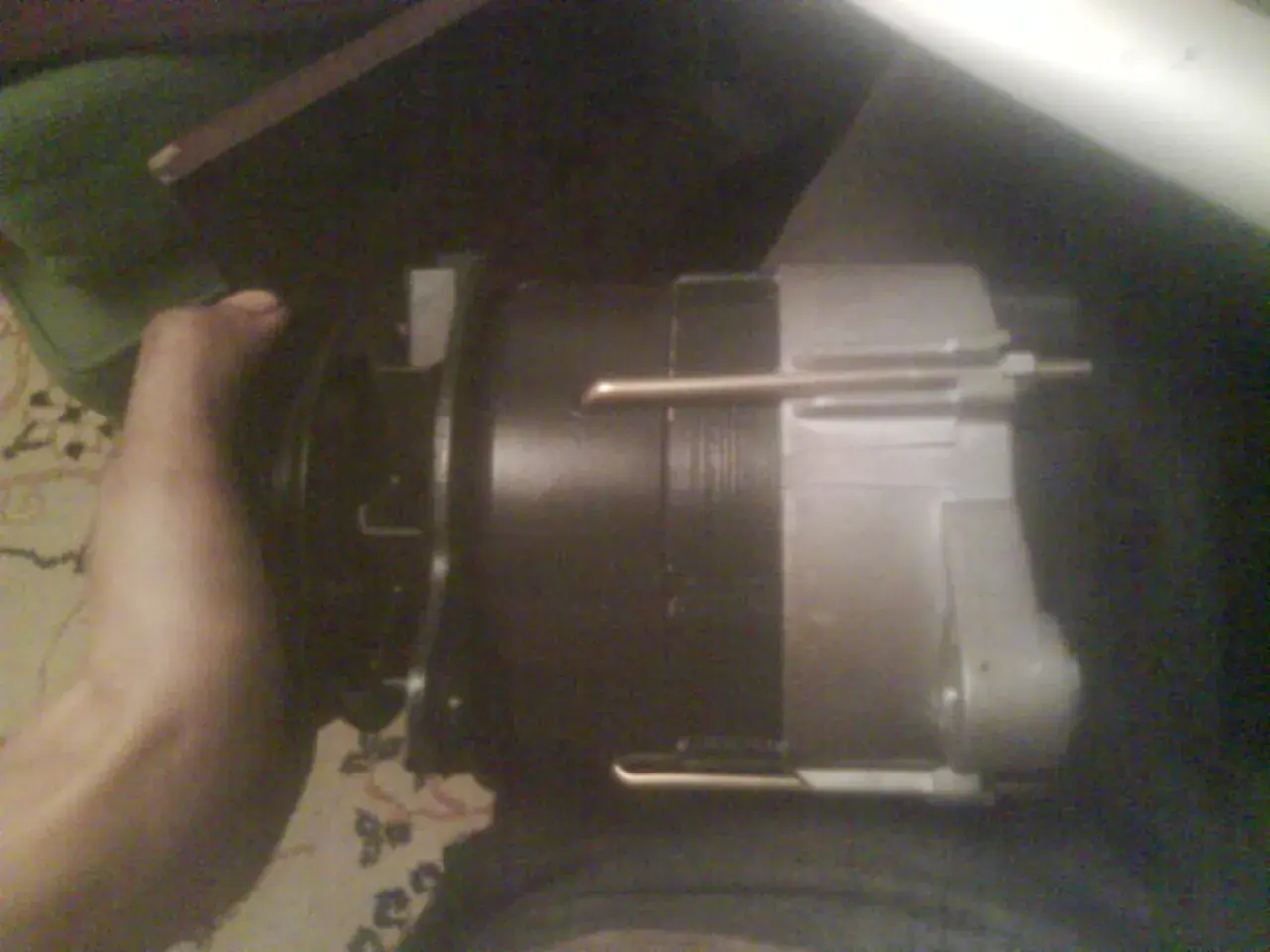

Podłączenie alternatora T-25: poradnik krok po kroku i rozwiązanie problemów

Wymiana lub prawidłowe podłączenie alternatora w ciągniku Władimirec T-25 to kluczowa czynność, która bezpośrednio wpływa na niezawodność całej maszyny. Ten szczegółowy poradnik krok po kroku pomoże Ci zrozumieć niuanse podłączeń, zidentyfikować najczęstsze problemy i zapewnić prawidłowe ładowanie akumulatora, co jest fundamentem bezawaryjnej pracy Twojego T-25.

Prawidłowe podłączenie alternatora w T-25: dlaczego to takie ważne?

Rola alternatora w ciągniku T-25 wykracza daleko poza samo ładowanie akumulatora. To serce układu elektrycznego, które zasila całą instalację: światła robocze i drogowe, elektronikę, a także dostarcza prąd do rozrusznika podczas uruchamiania silnika. Bez sprawnie działającego alternatora, akumulator szybko się rozładuje, a ciągnik stanie się bezużyteczny, często w najmniej odpowiednim momencie, na przykład w środku prac polowych. Prawidłowe podłączenie gwarantuje stabilne napięcie w systemie, co jest kluczowe dla długiej i niezawodnej pracy maszyny.

Błędne podłączenie alternatora to niestety prosta droga do poważnych i kosztownych awarii. Z mojego doświadczenia wiem, że pomyłki w okablowaniu mogą mieć szereg negatywnych konsekwencji, które mogą unieruchomić ciągnik lub znacząco obciążyć Twój portfel:

• Uszkodzenie alternatora: Nieprawidłowe podłączenie, zwłaszcza zamiana biegunów, może natychmiastowo spalić diody prostownicze lub regulator napięcia, czyniąc alternator bezużytecznym.
• Uszkodzenie akumulatora: Zbyt wysokie napięcie ładowania (spowodowane np. uszkodzonym regulatorem) może doprowadzić do zagotowania elektrolitu i trwałego uszkodzenia akumulatora. Z kolei brak ładowania skutkuje jego głębokim rozładowaniem i skróceniem żywotności.
• Awaria instalacji elektrycznej: Niewłaściwe napięcie może uszkodzić inne elementy elektryczne ciągnika, takie jak żarówki, przekaźniki, a nawet moduły elektroniczne, jeśli takie są obecne.
• Pożar: W skrajnych przypadkach, zwarcie spowodowane błędnym podłączeniem lub słabą izolacją może doprowadzić do przegrzania przewodów i pożaru.
• Unieruchomienie ciągnika: Ostatecznie, każda z powyższych awarii może skutkować tym, że Twój T-25 po prostu odmówi posłuszeństwa, co oznacza przestój w pracy i konieczność kosztownych napraw.

Przygotowanie do pracy: identyfikacja alternatora i niezbędne narzędzia

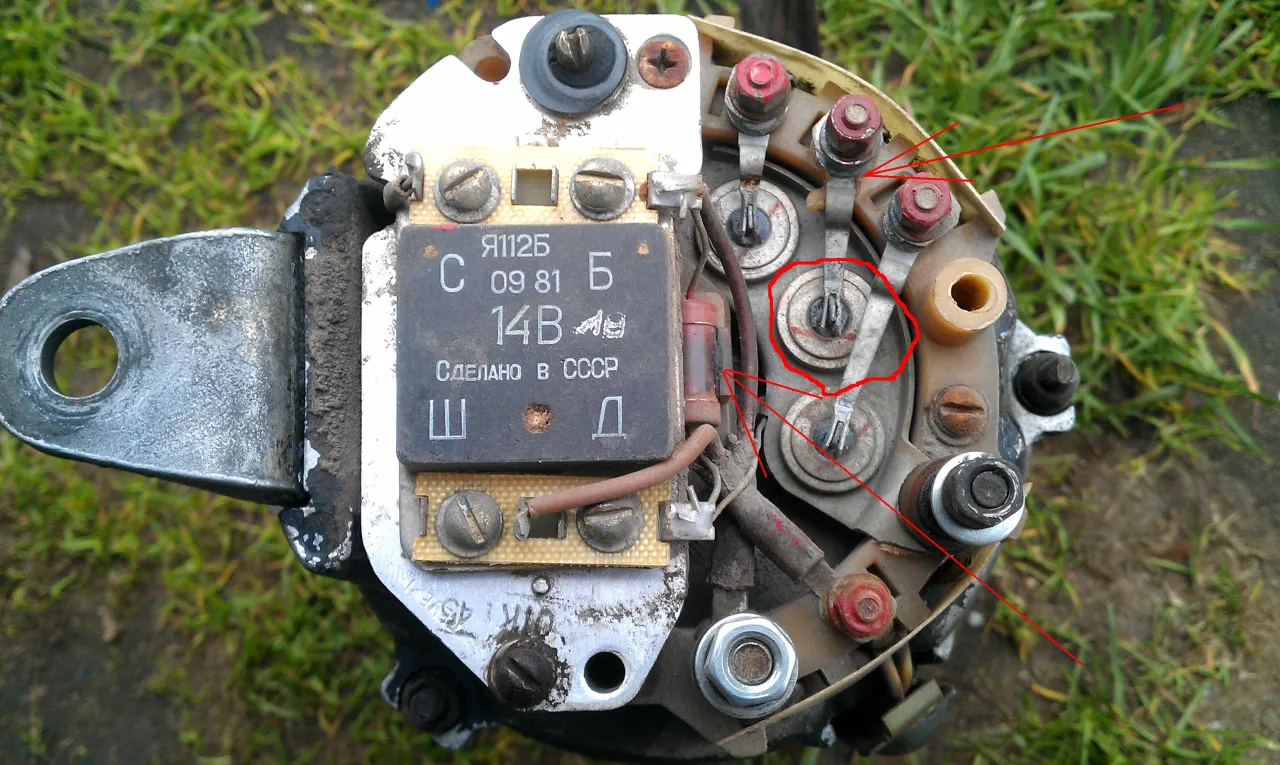

Zanim przystąpisz do pracy, kluczowe jest zidentyfikowanie typu alternatora, z którym masz do czynienia. W ciągnikach Władimirec T-25 spotykałem się z kilkoma wariantami, a każdy z nich wymaga nieco innego podejścia do podłączenia. Najczęściej są to starsze modele z zewnętrznym regulatorem napięcia (często 6-diodowe) oraz nowsze, 9-diodowe alternatory z wbudowanym regulatorem. Różnica jest fundamentalna: w przypadku alternatora z wbudowanym regulatorem, oryginalny zewnętrzny regulator i przekaźnik blokowy stają się zbędne i należy je pominąć w nowym układzie. Zidentyfikowanie typu alternatora pozwoli uniknąć błędów i znacznie uprości proces podłączania.

Aby sprawnie i bezpiecznie przeprowadzić wymianę oraz podłączenie alternatora, przygotuj sobie następujące narzędzia i materiały:

• Zestaw kluczy płaskich i nasadowych (szczególnie do odkręcenia mocowania alternatora i klem akumulatora).
• Miernik uniwersalny (multimetr) niezbędny do sprawdzenia napięcia ładowania i ciągłości przewodów.
• Nowe przewody elektryczne (jeśli stare są uszkodzone lub zbyt cienkie), najlepiej w kolorach odpowiadających standardom, o odpowiednim przekroju.
• Konektory i końcówki kablowe (oczkowe, widełkowe) do zapewnienia pewnych połączeń.
• Izolacja termokurczliwa lub taśma izolacyjna do zabezpieczania połączeń.
• Opaski zaciskowe do uporządkowania przewodów.
• Szczotka druciana i papier ścierny do oczyszczenia punktów masowych i styków.
• Śrubokręty (płaski i krzyżakowy).
• Lampa warsztatowa lub czołówka dla lepszej widoczności.

Bezpieczeństwo przede wszystkim! Zawsze zaczynam od tego kroku, zanim dotknę czegokolwiek w instalacji elektrycznej. Oto jak bezpiecznie odłączyć akumulator:

1. Zlokalizuj akumulator w ciągniku.
2. Przygotuj odpowiedni klucz do odkręcenia klem (zazwyczaj 10 lub 13 mm).
3. Najpierw odkręć i zdejmij ujemną klemę (oznaczoną jako "-"). Jest to kluczowe, aby uniknąć przypadkowego zwarcia.
4. Następnie odkręć i zdejmij dodatnią klemę (oznaczoną jako "+").
5. Upewnij się, że klemy są odizolowane od metalowych części ciągnika, aby nie doszło do przypadkowego kontaktu.
6. Teraz możesz bezpiecznie pracować przy instalacji elektrycznej.

Podłączanie alternatora w T-25 krok po kroku: szczegółowe schematy

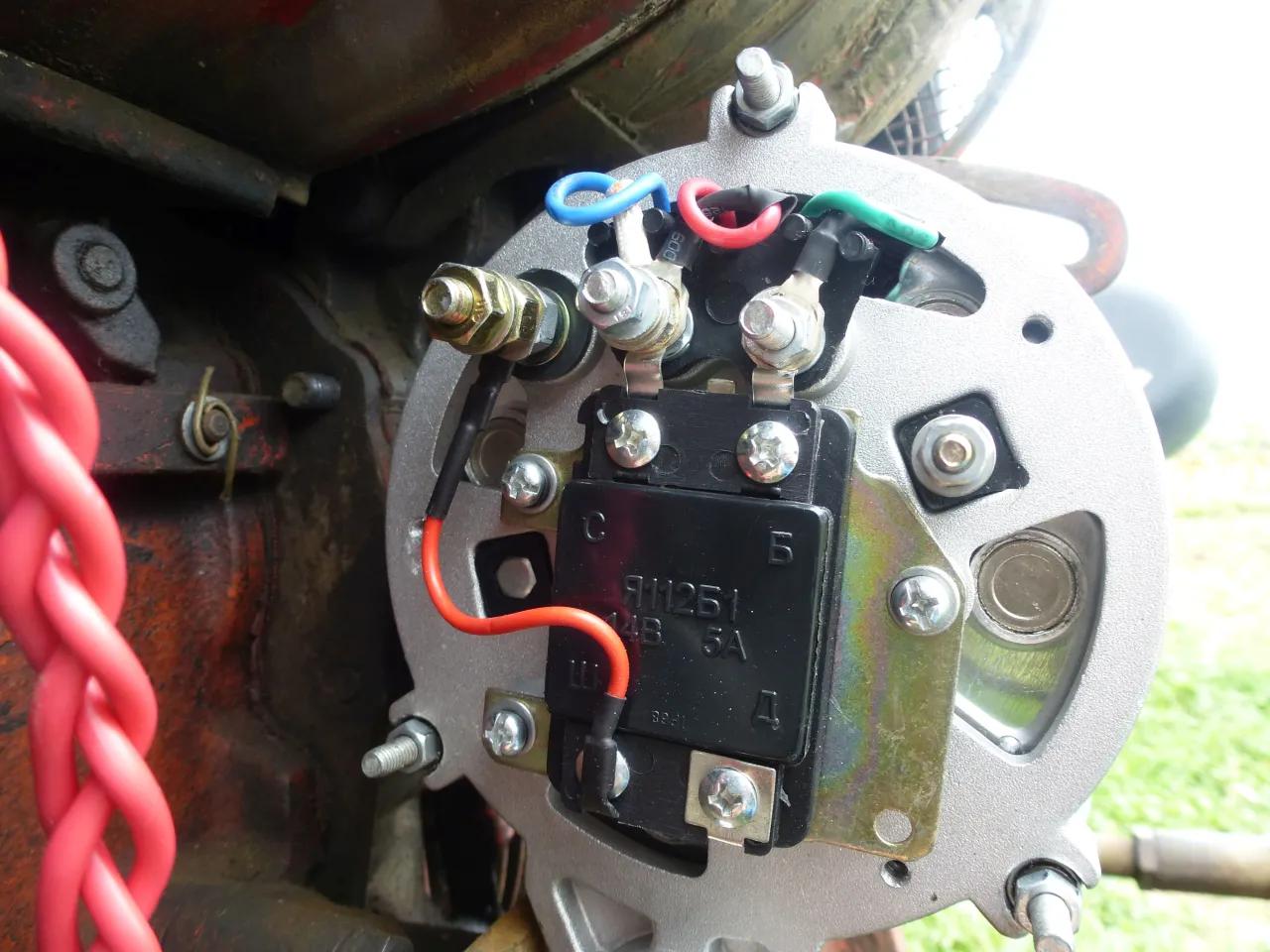

Skupmy się na najczęstszym scenariuszu modernizacji, czyli montażu alternatora z wbudowanym regulatorem napięcia. Kluczem do sukcesu jest zrozumienie i prawidłowe podłączenie trzech głównych wyprowadzeń alternatora: B+, D+ oraz masy (B- lub 31). B+ (lub 30) to główne wyjście prądowe alternatora, skąd prąd ładowania płynie do akumulatora i zasilania całej instalacji. D+ (lub 61, L) to wyprowadzenie do kontrolki ładowania, która informuje nas o pracy alternatora. Natomiast masa (B- lub 31) jest realizowana przez obudowę alternatora i musi mieć pewne połączenie z masą ciągnika (zazwyczaj przez blok silnika).

Oto instrukcja krok po kroku, jak podłączyć przewody do alternatora z wbudowanym regulatorem:

1. Podłączenie B+ (główne wyjście prądowe):
   • Zlokalizuj grube wyprowadzenie na alternatorze oznaczone jako B+ (często z nakrętką M6 lub M8).
   • Podłącz do niego gruby przewód (o przekroju minimum 6-10 mm², w zależności od mocy alternatora).
   • Drugi koniec tego przewodu poprowadź bezpośrednio do dodatniej klemy akumulatora lub do grubego przewodu rozrusznika, który jest połączony z plusem akumulatora. Upewnij się, że połączenie jest solidne i dobrze zaizolowane.
2. Podłączenie D+ (kontrolka ładowania):
   • Zlokalizuj cienkie wyprowadzenie na alternatorze oznaczone jako D+ (często z konektorem płaskim).
   • Podłącz do niego cienki przewód (o przekroju 1,5 mm²).
   • Drugi koniec tego przewodu poprowadź do kontrolki ładowania w desce rozdzielczej. Drugi biegun kontrolki ładowania powinien być podłączony do "plusa" po stacyjce (czyli zasilany tylko wtedy, gdy stacyjka jest włączona). To połączenie jest kluczowe dla wzbudzenia alternatora.
3. Podłączenie masy (B-, 31):
   • Masa alternatora jest zazwyczaj realizowana poprzez jego obudowę po przykręceniu do silnika.
   • Upewnij się, że powierzchnie styku alternatora z blokiem silnika są czyste i pozbawione farby, rdzy czy brudu, aby zapewnić doskonałe połączenie metaliczne. W razie wątpliwości możesz dodać dodatkowy przewód masowy z obudowy alternatora bezpośrednio do ramy lub silnika.

W przypadku montażu alternatora z wbudowanym regulatorem, tak jak wspomniałem, oryginalny zewnętrzny regulator napięcia oraz przekaźnik blokowy (jeśli były obecne) stają się zupełnie zbędne. Moja rada to po prostu je odłączyć i zdemontować, a przewody, które do nich prowadziły, odpowiednio zabezpieczyć (zaizolować końcówki), aby nie powodowały zwarć. Nie ma potrzeby ich wpinania w nowy układ, ponieważ funkcja regulacji napięcia jest już zintegrowana w nowym alternatorze.

Odniesienie do scenariusza z oryginalnym alternatorem

Jeśli decydujesz się na wymianę alternatora na inny, ale nadal z zewnętrznym regulatorem napięcia, lub po prostu chcesz zrozumieć oryginalną instalację, musisz zagłębić się w schemat elektryczny T-25. Znajdziesz tam oznaczenia przewodów prowadzących do regulatora napięcia i przekaźnika blokowego. Kluczowe jest zidentyfikowanie, który przewód doprowadza prąd z alternatora do regulatora, który przekazuje prąd wzbudzenia, a który jest odpowiedzialny za kontrolkę ładowania. Zazwyczaj schematy są czytelne i pozwalają na precyzyjne śledzenie ścieżek prądowych.

Podłączanie przewodów między alternatorem a zewnętrznym regulatorem wymaga precyzji. Oto kilka praktycznych wskazówek:

• Zgodność oznaczeń: Zawsze upewnij się, że podłączasz przewody do odpowiednich zacisków na regulatorze i alternatorze. Oznaczenia takie jak "DF", "D+", "B+", "masa" muszą się zgadzać.
• Czystość styków: Przed podłączeniem oczyść wszystkie styki i konektory, aby zapewnić doskonałe przewodnictwo.
• Pewne połączenia: Używaj odpowiednich konektorów i upewnij się, że są one mocno zaciśnięte. Luźne połączenia to częsta przyczyna problemów z ładowaniem.
• Izolacja: Każde połączenie musi być solidnie zaizolowane, aby zapobiec zwarciom i korozji.
• Sprawdzenie ciągłości: Po podłączeniu wszystkich przewodów, warto sprawdzić miernikiem ciągłość obwodów, zanim podłączysz akumulator.

Kontrolka ładowania świeci? Rozwiązujemy najczęstsze problemy

Jednym z najczęstszych problemów, z jakimi spotykam się po wymianie alternatora, jest świecąca się, żarząca lub gasnąca dopiero przy wyższych obrotach silnika kontrolka ładowania. Przyczyn może być kilka. Najczęściej winne są uszkodzone diody wzbudzenia w alternatorze (jeśli to starszy typ), słabe połączenie masy, nieodpowiednia moc żarówki w kontrolce, a czasem po prostu luźne lub zaśniedziałe połączenie na przewodzie D+. Czasem problem leży w samym regulatorze napięcia, jeśli jest to model zewnętrzny.

Wielu użytkowników T-25 nie zdaje sobie sprawy, że moc żarówki w kontrolce ładowania ma znaczenie. Zalecam stosowanie żarówki o mocy 3-4W. Dlaczego? Zbyt słaba żarówka (np. 1W) może nie zapewnić wystarczającego prądu wzbudzenia dla alternatora, co spowoduje, że kontrolka będzie się żarzyć lub gaśnie dopiero przy bardzo wysokich obrotach. Z kolei zbyt mocna żarówka (np. 10W) może nadmiernie obciążać układ wzbudzenia, a w skrajnych przypadkach nawet uszkodzić diody. Dobrze dobrana moc żarówki to podstawa prawidłowego działania układu wzbudzenia.

Słabe połączenie masy to cichy zabójca wielu układów elektrycznych. Alternator potrzebuje solidnego połączenia z masą ciągnika, aby prawidłowo działać. Jeśli kontrolka ładowania świeci lub żarzy się, a napięcie ładowania jest niskie, sprawdź następujące miejsca:

• Mocowanie alternatora: Upewnij się, że alternator jest mocno przykręcony do bloku silnika, a powierzchnie styku są czyste i pozbawione farby czy rdzy.
• Przewody masowe silnika/ramy: Sprawdź stan i czystość połączeń grubych przewodów masowych, które łączą silnik z ramą ciągnika i akumulatorem.
• Klemy akumulatora: Upewnij się, że klemy na akumulatorze są czyste, mocno dokręcone i nie ma na nich nalotu.
• Dodatkowy przewód masowy: Jeśli masz wątpliwości, możesz poprowadzić dodatkowy, gruby przewód masowy bezpośrednio z obudowy alternatora do minusowej klemy akumulatora lub do pewnego punktu na ramie.

Aby sprawdzić, czy alternator faktycznie ładuje i czy napięcie jest prawidłowe, użyj miernika uniwersalnego. Oto jak to zrobić:

1. Podłącz czerwoną sondę miernika do dodatniej klemy akumulatora (+).
2. Podłącz czarną sondę miernika do ujemnej klemy akumulatora (-).
3. Uruchom silnik ciągnika. Kontrolka ładowania powinna zgasnąć.
4. Odczytaj napięcie na mierniku. Przy wyłączonym silniku powinno wynosić około 12,4-12,8V.
5. Przy pracującym silniku (na średnich obrotach) prawidłowe napięcie ładowania powinno mieścić się w zakresie 13,8V do 14,4V. Jeśli jest niższe, alternator nie ładuje prawidłowo. Jeśli jest znacznie wyższe (np. powyżej 15V), regulator napięcia jest uszkodzony i przeładowuje akumulator.

Modernizacja układu: alternator samochodowy w T-25 czy warto?

Wielu właścicieli T-25 decyduje się na adaptację alternatorów z samochodów osobowych, i muszę przyznać, że jest to często bardzo opłacalne rozwiązanie. Alternatory od popularnych modeli, takich jak VW Golf, Fiat czy Polonez, są zazwyczaj łatwo dostępne, a ich cena jest znacznie niższa niż oryginalnych części do ciągników. Co więcej, często oferują wyższą wydajność, co jest korzystne, zwłaszcza jeśli masz dodatkowe oświetlenie lub inne urządzenia elektryczne w ciągniku. To także większa dostępność części zamiennych i łatwiejszy serwis w przyszłości.

• Niższa cena: Alternatory samochodowe są zazwyczaj tańsze.
• Większa dostępność: Łatwiej znaleźć części zamienne.
• Wyższa wydajność: Często oferują wyższą moc ładowania.
• Prostszy serwis: Większość mechaników samochodowych zna te alternatory.

Przy doborze alternatora zastępczego z samochodu, zwróć uwagę na kilka kluczowych kryteriów:

• Napięcie: Musi być 12V.
• Moc (natężenie prądu): Wybierz alternator o mocy zbliżonej lub nieco wyższej niż oryginalny (np. 55-90A). Zbyt słaby alternator nie będzie w stanie zaspokoić potrzeb ciągnika.
• Sposób mocowania: To jest kluczowe. Szukaj alternatorów, które mają podobne mocowanie do oryginalnego lub takie, które łatwo zaadaptować.
• Typ regulatora: Zdecydowanie polecam alternatory z wbudowanym regulatorem napięcia upraszcza to instalację.

Adaptacja alternatora samochodowego często wiąże się z koniecznością drobnych modyfikacji mocowania. Może to oznaczać dorabianie nowych wsporników, adapterów lub tulejek dystansowych, aby alternator pasował do oryginalnych punktów mocowania w T-25 i był prawidłowo osiowany z paskiem klinowym. Czasem trzeba również dopasować długość paska klinowego. Warto poświęcić czas na precyzyjne dopasowanie, aby uniknąć problemów z naciągiem paska i nadmiernym zużyciem łożysk.

Ostatnie kroki: naciąg paska i finalne sprawdzenie instalacji

Po zamontowaniu alternatora i podłączeniu wszystkich przewodów, niezwykle ważne jest prawidłowe napięcie paska klinowego. Zbyt mocny naciąg paska może prowadzić do przedwczesnego zużycia łożysk alternatora i pompy wody, a także samego paska. Z kolei zbyt słaby naciąg spowoduje poślizg paska, piszczenie i niedostateczne ładowanie akumulatora. Ja zazwyczaj sprawdzam naciąg, naciskając pasek kciukiem w połowie jego długości powinien ugiąć się o około 10-15 mm. Pamiętaj, aby po kilku godzinach pracy ciągnika ponownie sprawdzić naciąg paska, ponieważ nowy pasek może się nieco rozciągnąć.

Zanim uznasz pracę za zakończoną, przeprowadź finalny test. To pozwoli Ci upewnić się, że wszystko działa prawidłowo i uniknąć niespodzianek w polu:

1. Podłącz akumulator: Najpierw podłącz dodatnią klemę (+), a następnie ujemną (-).
2. Uruchom silnik: Przekręć kluczyk i uruchom ciągnik.
3. Obserwuj kontrolkę ładowania: Po uruchomieniu silnika, kontrolka ładowania powinna natychmiast zgasnąć. Jeśli świeci się lub żarzy, coś jest nie tak i należy wrócić do sekcji rozwiązywania problemów.
4. Sprawdź napięcie ładowania: Ponownie użyj miernika uniwersalnego. Przy pracującym silniku (na średnich obrotach) zmierz napięcie na klemach akumulatora. Powinno wynosić 13,8V 14,4V.
5. Włącz odbiorniki: Włącz światła, dmuchawę (jeśli jest) i inne odbiorniki prądu. Napięcie ładowania może nieznacznie spaść, ale nadal powinno utrzymywać się powyżej 13,5V.
6. Sprawdź pasek: Upewnij się, że pasek klinowy nie piszczy i nie ślizga się pod obciążeniem.
