Alternator nie ładuje? Wzbudź go sam! Poradnik krok po kroku

Brak ładowania akumulatora to jeden z najbardziej frustrujących problemów, z jakimi może zmierzyć się kierowca. Jeśli po uruchomieniu silnika czerwona kontrolka akumulatora nie gaśnie lub po wymianie alternatora auto nadal nie ładuje, prawdopodobnie masz do czynienia z problemem braku wzbudzenia. W tym poradniku, krok po kroku, pokażę Ci, jak samodzielnie i bezpiecznie wzbudzić alternator, przywracając prawidłowe ładowanie w Twoim pojeździe.

Dlaczego alternator nie ładuje? Zrozum przyczyny braku wzbudzenia

Zacznijmy od podstaw. Czym właściwie jest "wzbudzenie alternatora"? To nic innego jak proces zainicjowania pola magnetycznego w wirniku alternatora. Aby alternator mógł zacząć generować prąd, potrzebuje początkowego, niewielkiego impulsu elektrycznego. Ten prąd, zazwyczaj płynący z akumulatora przez kontrolkę ładowania na desce rozdzielczej, trafia do złącza D+ (lub L) alternatora. Po uruchomieniu silnika i osiągnięciu odpowiednich obrotów, alternator staje się "samowzbudny" sam podtrzymuje swoje pole magnetyczne i zaczyna ładować akumulator.

Głównym i najbardziej oczywistym objawem braku wzbudzenia jest czerwona kontrolka akumulatora, która nie gaśnie po uruchomieniu silnika. Co więcej, jeśli zmierzysz napięcie na akumulatorze przy pracującym silniku, zauważysz, że utrzymuje się ono na poziomie spoczynkowym, czyli około 12,5V, zamiast prawidłowej wartości ładowania, która powinna wynosić od 13,8V do 14,4V. To jasny sygnał, że alternator nie pracuje.

Z mojego doświadczenia wiem, że najczęstszym powodem, dla którego potrzebne jest wzbudzenie, jest montaż nowego lub regenerowanego alternatora. Podczas procesu regeneracji lub długiego przechowywania, alternator może utracić tak zwany "szczątkowy magnetyzm". Bez niego, wirnik nie jest w stanie samodzielnie wytworzyć początkowego pola magnetycznego, a co za tym idzie nie zacznie ładować.

Podobnie, długi postój pojazdu, zwłaszcza w niskich temperaturach, może spowodować utratę tej magnetycznej "pamięci" przez alternator. W efekcie, po ponownym uruchomieniu, mimo sprawnego akumulatora i rozrusznika, alternator po prostu nie podejmie pracy.

Niestety, brak wzbudzenia może mieć również głębsze przyczyny, które wymagają bardziej zaawansowanej diagnostyki. Warto je znać, aby nie tracić czasu na wzbudzanie, gdy problem leży gdzie indziej:

• Uszkodzony regulator napięcia: To on odpowiada za dostarczanie prądu wzbudzenia i utrzymywanie stabilnego napięcia ładowania.
• Zużyte szczotki: Przenoszą prąd do wirnika. Ich zużycie uniemożliwia prawidłowe wzbudzenie.
• Zabrudzone pierścienie ślizgowe: Podobnie jak szczotki, ich zanieczyszczenie lub uszkodzenie przerywa obwód wzbudzenia.
• Przerwany przewód wzbudzenia (D+): Cienki przewód łączący alternator z kontrolką ładowania. Jego uszkodzenie to prosta droga do braku wzbudzenia.
• Uszkodzone połączenie z masą: Słaba masa alternatora lub silnika może zakłócać pracę całego układu.
• Przepalona żarówka kontrolki ładowania: W wielu starszych pojazdach żarówka ta nie jest tylko wskaźnikiem, ale aktywnym elementem obwodu wzbudzenia. Jej przepalenie przerywa obwód i uniemożliwia wzbudzenie!

Przygotowanie i bezpieczeństwo przed wzbudzeniem alternatora

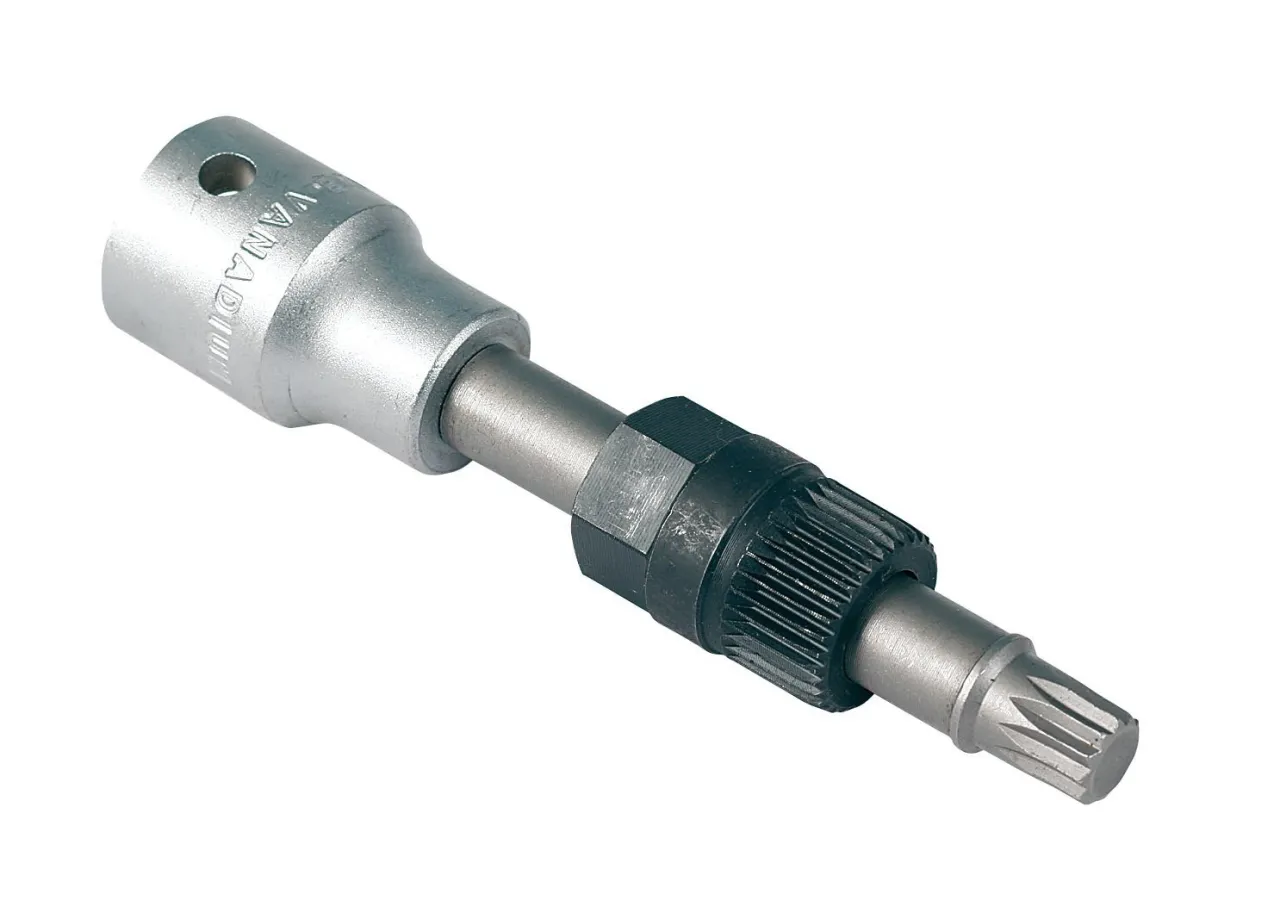

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką niezbędne narzędzia. To klucz do sprawnego i bezpiecznego przeprowadzenia operacji:

• Multimetr (miernik uniwersalny): Niezbędny do sprawdzenia napięcia akumulatora i potwierdzenia sukcesu wzbudzenia.
• Cienki izolowany przewód: Do podania impulsu wzbudzenia. Upewnij się, że jest w dobrym stanie i ma odpowiednią długość.
• Mała żarówka (np. 12V 4W lub 5W): Opcjonalnie, do bezpieczniejszej metody wzbudzania.
• Podstawowe narzędzia ręczne: Klucze, śrubokręty mogą być potrzebne do odkręcenia osłon lub klem akumulatora.
• Rękawice ochronne i okulary: Zawsze warto zadbać o własne bezpieczeństwo.

Praca z instalacją elektryczną samochodu wymaga szczególnej ostrożności. Pamiętaj o tych zasadach bezpieczeństwa:

1. Odłącz ujemną klemę akumulatora: Jeśli to możliwe i nie spowoduje to zresetowania ważnych ustawień (np. radia, komputera pokładowego), zawsze warto odłączyć ujemną klemę akumulatora. To minimalizuje ryzyko zwarcia.
2. Ostrożność przy pracy z instalacją elektryczną: Nigdy nie dotykaj jednocześnie dwóch nieizolowanych przewodów pod napięciem. Używaj narzędzi z izolowanymi rękojeściami.
3. Izolacja przewodów: Upewnij się, że przewód, którego używasz do wzbudzenia, jest w pełni izolowany, poza końcówkami.
4. Ryzyko uszkodzenia regulatora napięcia lub ECU: Niewłaściwe podłączenie lub zbyt długie podawanie napięcia na złącze D+ może uszkodzić regulator napięcia, a w skrajnych przypadkach nawet komputer sterujący silnikiem (ECU). Działaj szybko i precyzyjnie!
5. Unikaj iskrzenia: Staraj się minimalizować iskrzenie, zwłaszcza w pobliżu akumulatora, gdzie mogą gromadzić się łatwopalne gazy.

Kluczowe jest prawidłowe zidentyfikowanie złączy na alternatorze. Zazwyczaj znajdziesz dwa główne:

• B+ (lub 30): To gruby przewód, który idzie bezpośrednio do akumulatora. Jest to główny przewód prądowy i zawsze jest na nim stałe napięcie +12V (lub więcej, gdy alternator ładuje).
• D+ (lub L, 61): To cienki przewód, odpowiedzialny za prąd wzbudzenia. Często jest to przewód, który idzie do kontrolki ładowania na desce rozdzielczej. To właśnie na to złącze będziemy podawać impuls.

W razie wątpliwości, zawsze sprawdź instrukcję obsługi swojego pojazdu lub poszukaj schematu elektrycznego. Prawidłowa identyfikacja jest absolutnie kluczowa!

Jak wzbudzić alternator metodą "na krótko"? Instrukcja krok po kroku

Metoda "na krótko" polega na chwilowym podaniu napięcia +12V bezpośrednio na złącze wzbudzenia D+. Stosujemy ją głównie w przypadku nowych lub regenerowanych alternatorów, które utraciły magnetyzm szczątkowy, lub po długim postoju. Ponownie podkreślam: ta metoda wymaga dużej ostrożności ze względu na ryzyko zwarcia i potencjalnego uszkodzenia elektroniki.

1. Zlokalizuj alternator i złącze D+: Otwórz maskę i zlokalizuj alternator. Następnie znajdź cienki przewód wzbudzenia (D+ lub L). Może być on podłączony do małej wtyczki.
2. Włącz zapłon (lub uruchom silnik): Włącz zapłon, ale nie uruchamiaj silnika. Kontrolka ładowania powinna się świecić. Jeśli masz pewność, że wiesz, co robisz i zachowasz szczególną ostrożność, możesz to zrobić przy pracującym silniku na wolnych obrotach, ale nie jest to zalecane dla początkujących.
3. Przygotuj przewód: Weź cienki, izolowany przewód. Jedną końcówkę podłącz do bieguna dodatniego akumulatora (lub do grubego przewodu B+ na alternatorze).
4. Podaj impuls: Drugą końcówką przewodu bardzo krótko (dosłownie na 1 sekundę) dotknij złącza D+ na alternatorze. Powinna pojawić się mała iskra to normalne.
5. Odłącz przewód: Natychmiast odłącz przewód od złącza D+.
6. Sprawdź efekt: Uruchom silnik (jeśli nie był uruchomiony). Obserwuj kontrolkę ładowania.

Po prawidłowym podaniu impulsu i uruchomieniu silnika, kontrolka ładowania na desce rozdzielczej powinna zgasnąć. To znak, że alternator został wzbudzony i zaczął ładować akumulator. Jeśli tak się stało, gratuluję! Udało Ci się przywrócić ładowanie.

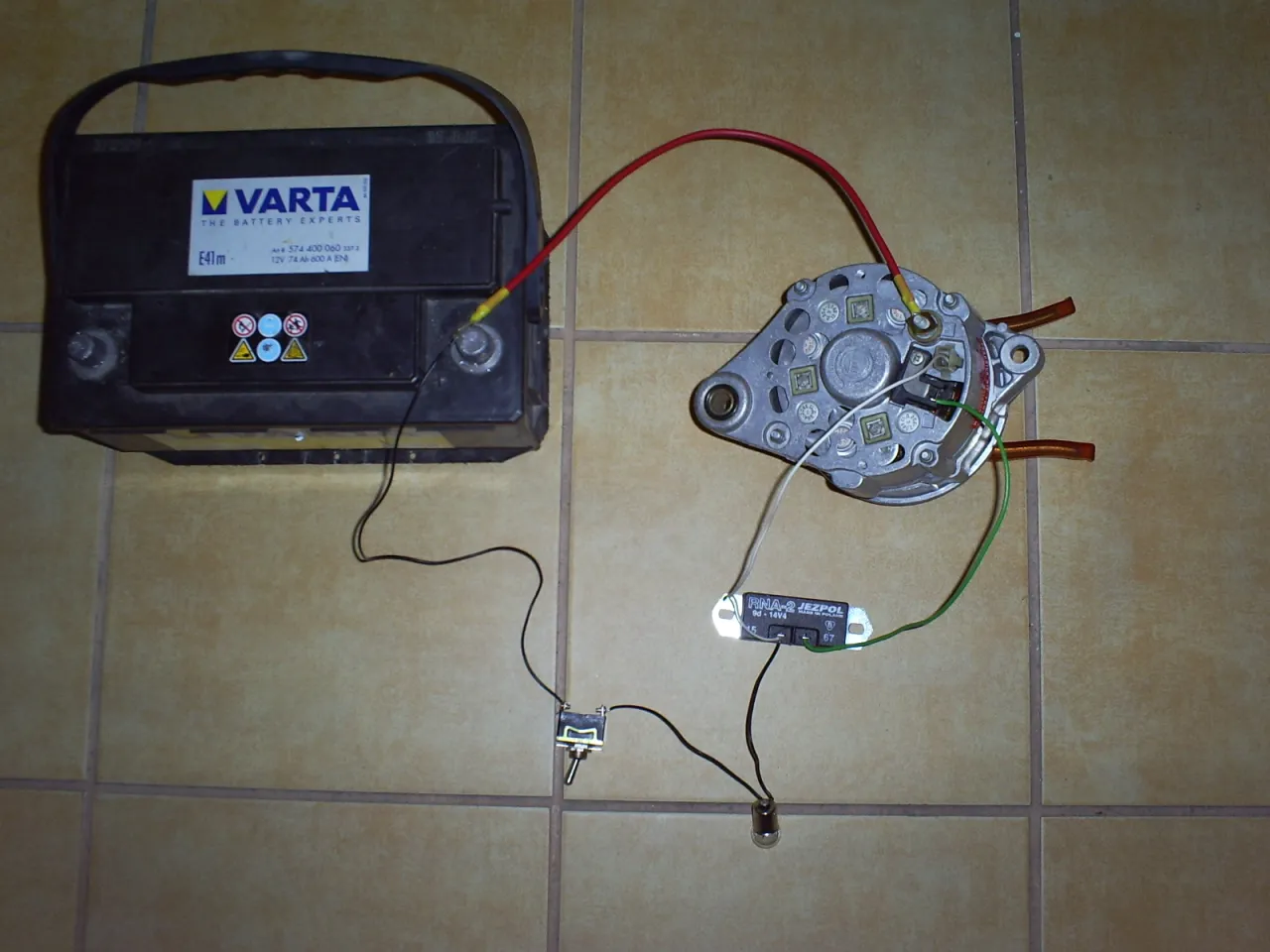

Bezpieczna alternatywa: wzbudzanie alternatora za pomocą żarówki

Jeśli obawiasz się metody "na krótko" lub po prostu chcesz działać bezpieczniej, użycie żarówki (np. 12V 4W lub 5W) jest doskonałą alternatywą. Dlaczego jest bezpieczniejsza? Żarówka działa jak rezystor, ograniczając prąd płynący do obwodu wzbudzenia. Minimalizuje to ryzyko uszkodzenia delikatnego regulatora napięcia lub, co gorsza, komputera sterującego silnikiem (ECU) w przypadku pomyłki.

1. Przygotuj żarówkę z przewodami: Weź małą żarówkę 12V (np. od kierunkowskazu lub postojówki) i przylutuj lub przymocuj do jej styków dwa kawałki izolowanego przewodu.
2. Zlokalizuj złącze D+: Jak poprzednio, znajdź złącze D+ (lub L) na alternatorze.
3. Podłącz obwód: Jeden koniec przewodu od żarówki podłącz do bieguna dodatniego akumulatora (+12V) lub do grubego przewodu B+ na alternatorze. Drugi koniec przewodu od żarówki podłącz do złącza D+ na alternatorze.
4. Włącz zapłon: Włącz zapłon (nie uruchamiaj silnika). Żarówka powinna się zaświecić. Jest to dowód na to, że obwód wzbudzenia jest zamknięty i prąd płynie.
5. Uruchom silnik: Uruchom silnik. Obserwuj zarówno kontrolkę ładowania na desce rozdzielczej, jak i żarówkę, którą podłączyłeś.

Po uruchomieniu silnika i udanym wzbudzeniu, żarówka, którą podłączyłeś, powinna zgasnąć lub wyraźnie przygasnąć. Dzieje się tak, ponieważ po wzbudzeniu alternator sam zaczyna generować napięcie, które wyrównuje się z napięciem zasilającym żarówkę, powodując jej zgaśnięcie. Kontrolka ładowania na desce rozdzielczej również powinna zgasnąć.

Sprawdź, czy wzbudzenie się udało: pomiar i obserwacja

Po przeprowadzeniu procedury wzbudzania, niezależnie od wybranej metody, kluczowe jest upewnienie się, że alternator faktycznie zaczął ładować. Nie polegaj tylko na kontrolce zawsze warto zweryfikować to pomiarem.

1. Uruchom silnik: Upewnij się, że silnik pracuje na wolnych obrotach.
2. Podłącz multimetr: Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V. Podłącz czerwoną sondę multimetru do dodatniej klemy akumulatora, a czarną do ujemnej.
3. Odczytaj napięcie: Obserwuj odczyt na multimetrze. Prawidłowe napięcie ładowania przy pracującym silniku powinno wynosić od 13,8V do 14,4V. W niektórych nowoczesnych autach może to być nawet do 14,7V. Jeśli widzisz taką wartość, oznacza to, że alternator pracuje prawidłowo i ładuje akumulator.
4. Zwiększ obroty: Delikatnie zwiększ obroty silnika do około 2000 obr./min. Napięcie ładowania nie powinno znacząco spaść ani wzrosnąć poza podany zakres.

Oprócz pomiaru multimetrem, zgaszona kontrolka ładowania na desce rozdzielczej jest najlepszym wizualnym potwierdzeniem, że wzbudzenie się udało i alternator pracuje prawidłowo. Jeśli kontrolka zgasła, a multimetr pokazuje prawidłowe napięcie, możesz odetchnąć z ulgą problem został rozwiązany!

Alternator nadal nie ładuje? Przewodnik po rozwiązywaniu problemów

Jeśli mimo prób wzbudzenia alternatora, kontrolka ładowania nadal świeci, a multimetr pokazuje tylko napięcie akumulatora (około 12,5V), to znak, że problem jest głębszy. W takiej sytuacji warto sprawdzić kilka podstawowych rzeczy, zanim zdecydujesz się na wizytę u mechanika.

Zacznij od najbardziej prozaicznych przyczyn. Sprawdź wszystkie połączenia elektryczne. Upewnij się, że główny przewód prądowy (B+) jest solidnie przykręcony do alternatora i do akumulatora. Sprawdź również przewód wzbudzenia (D+) czy nie jest przerwany, przetarty lub czy wtyczka nie jest luźna. Nie zapomnij o połączeniu alternatora z masą pojazdu często jest to realizowane przez samą obudowę alternatora, więc upewnij się, że jest on dobrze przykręcony do silnika, a połączenie silnika z karoserią jest sprawne.

Kolejnym elementem do weryfikacji jest stan paska wielorowkowego i jego napięcie. Luźny, zużyty lub uszkodzony pasek może ślizgać się na kole pasowym alternatora, uniemożliwiając jego prawidłowe napędzanie. W efekcie alternator nie osiągnie odpowiednich obrotów, aby zacząć ładować, nawet jeśli jest wzbudzony. Sprawdź, czy pasek nie jest popękany i czy ma odpowiednie napięcie (nie powinien uginać się zbyt mocno pod naciskiem palca).

Jeśli powyższe sprawdzenia nie przyniosły rezultatu, problem prawdopodobnie leży w wewnętrznych komponentach alternatora. W tym przypadku wzbudzenie nie pomoże, ponieważ element odpowiedzialny za generowanie prądu jest uszkodzony:

• Zużyte szczotki: Jeśli są zbyt krótkie, nie stykają się prawidłowo z pierścieniami ślizgowymi, co uniemożliwia przepływ prądu wzbudzenia.
• Uszkodzony regulator napięcia: Może nie dostarczać prądu wzbudzenia lub nie stabilizować napięcia.
• Uszkodzone diody prostownicze: Alternator generuje prąd zmienny, który musi zostać wyprostowany na prąd stały. Uszkodzone diody uniemożliwiają prawidłowe ładowanie.

W przypadku tych usterek konieczna jest profesjonalna naprawa (wymiana regulatora, szczotek, mostka prostowniczego) lub, co często jest bardziej opłacalne, wymiana całego alternatora na nowy lub regenerowany. Pamiętaj, że w nowoczesnych autach alternator może być sterowany przez komputer silnika (ECU) za pomocą zaawansowanych złączy (np. LIN/COM). Taka diagnostyka jest znacznie bardziej skomplikowana i wymaga specjalistycznego sprzętu, dlatego w takich przypadkach najlepiej jest skapitulować i wezwać fachowca, który dysponuje odpowiednią wiedzą i narzędziami diagnostycznymi.
