Wymiana sprzęgła hydraulicznego: Zrób to sam i uniknij błędów

Samodzielne podłączenie lub wymiana sprzęgła hydraulicznego w samochodzie to zadanie, które choć wymagające, może przynieść znaczące oszczędności i satysfakcję. W tym kompleksowym poradniku przeprowadzę Cię przez każdy etap tego procesu od zrozumienia działania układu, przez przygotowanie narzędzi i części, aż po kluczowe odpowietrzanie i unikanie najczęstszych błędów. Moim celem jest dostarczenie Ci praktycznej wiedzy, która pozwoli Ci wykonać tę operację sprawnie i bezpiecznie.

Zrozumienie mechanizmu: Jak działa sprzęgło hydrauliczne w Twoim aucie?

Sprzęgło hydrauliczne to kluczowy element układu napędowego, który umożliwia płynną zmianę biegów poprzez rozłączanie i załączanie napędu między silnikiem a skrzynią biegów. Jego działanie opiera się na zasadzie hydrauliki: gdy naciskasz pedał sprzęgła, uruchamiasz pompę sprzęgła. Ta pompa generuje ciśnienie w płynie hydraulicznym, który następnie jest przesyłany przewodami do wysprzęglika (siłownika). Wysprzęglik, pod wpływem ciśnienia, przesuwa tłok, który z kolei oddziałuje na mechanizm rozłączający sprzęgło, odsuwając tarczę dociskową od tarczy sprzęgłowej. W nowoczesnych pojazdach często spotykamy wysprzęglik centralny (CSC), który jest zintegrowany z łożyskiem oporowym. Jego obecność oznacza, że każda wymiana sprzęgła będzie wymagała demontażu skrzyni biegów, co znacząco komplikuje i wydłuża cały proces.

Kluczowe elementy układu: Pompa, wysprzęglik i przewody za co odpowiadają?

• Pompa sprzęgła: Umieszczona przy pedale sprzęgła, jest sercem układu hydraulicznego. Jej zadaniem jest przekształcenie siły nacisku na pedał w ciśnienie hydrauliczne, które następnie jest przesyłane dalej. To od jej sprawności zależy, czy pedał będzie działał prawidłowo.
• Wysprzęglik (siłownik sprzęgła): Ten element jest odpowiedzialny za fizyczne rozłączenie sprzęgła. Odbiera ciśnienie z płynu hydraulicznego i przekształca je w ruch mechaniczny, który odsuwa tarczę dociskową. Wyróżniamy wysprzęgliki zewnętrzne (montowane na zewnątrz skrzyni biegów) oraz wysprzęgliki centralne (CSC), które są zintegrowane z łożyskiem oporowym i znajdują się wewnątrz skrzyni biegów. Wymiana CSC zawsze wiąże się z demontażem skrzyni.
• Przewody hydrauliczne: To one transportują płyn pod ciśnieniem od pompy do wysprzęglika. Muszą być szczelne i odporne na wysokie ciśnienie. Jakiekolwiek uszkodzenie, pęknięcie czy nieszczelność przewodów natychmiast uniemożliwi prawidłowe działanie sprzęgła.

Przygotowanie to połowa sukcesu: Zgromadź niezbędne narzędzia i części

Z mojego doświadczenia wiem, że solidne przygotowanie to podstawa każdej udanej naprawy. Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i odpowiednie części. Brak choćby jednego elementu może zatrzymać Cię w połowie drogi i narazić na niepotrzebne frustracje.

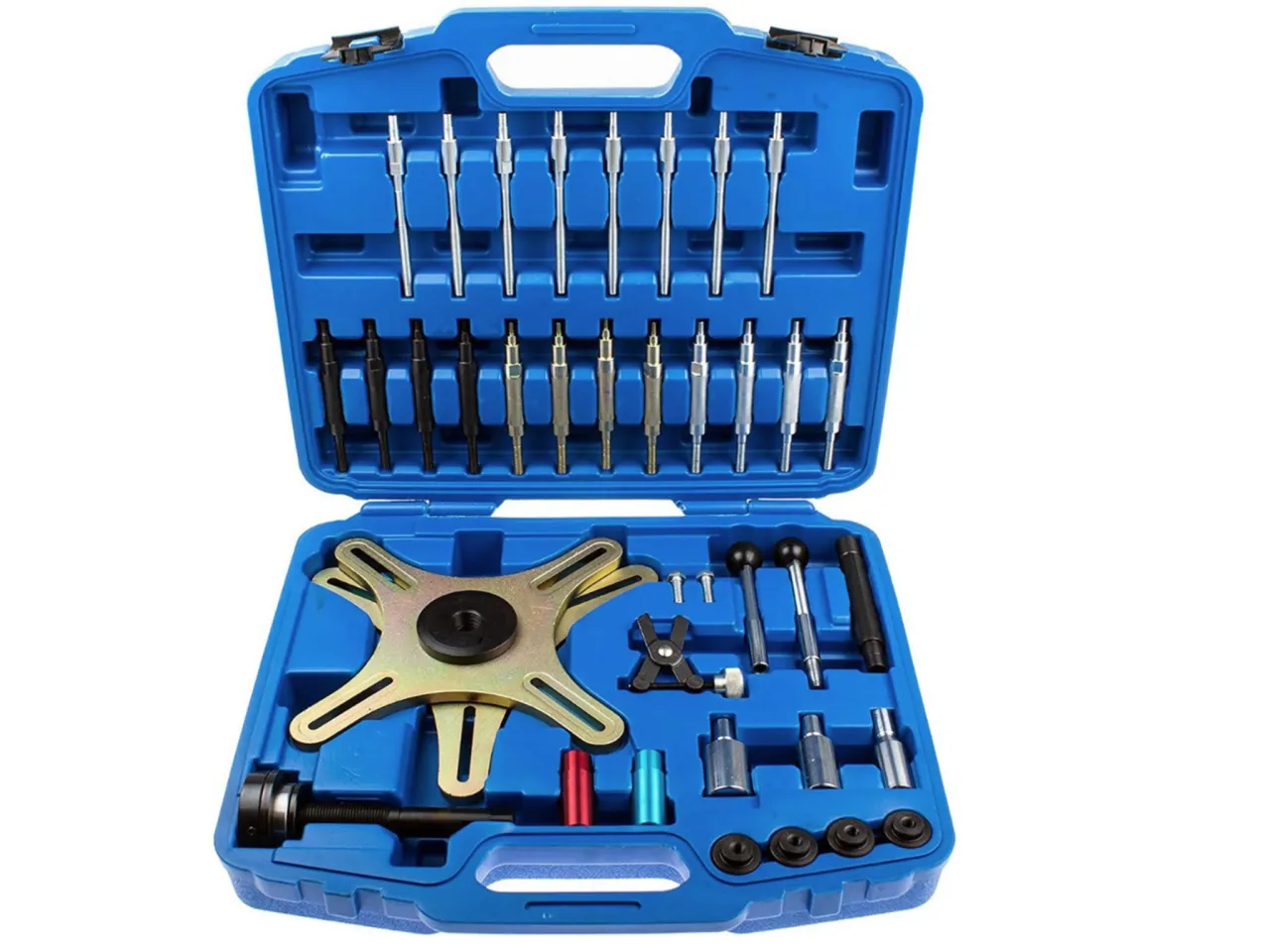

Kompletna lista narzędzi: Od klucza dynamometrycznego po podnośnik

Oto lista narzędzi, które będą Ci potrzebne do wymiany sprzęgła hydraulicznego:

• Zestaw kluczy (nasadowych, płasko-oczkowych) upewnij się, że masz odpowiednie rozmiary do śrub w Twoim samochodzie.
• Klucz dynamometryczny absolutnie niezbędny do prawidłowego dokręcania śrub docisku sprzęgła i koła zamachowego. Bez niego ryzykujesz uszkodzenie komponentów lub ich poluzowanie.
• Podnośnik samochodowy i solidne kobyłki bezpieczeństwo to priorytet! Nigdy nie pracuj pod samochodem podniesionym tylko na lewarku.
• Przyrząd do centrowania tarczy sprzęgła kluczowy element, który zapewni idealne osiowanie tarczy z wałkiem sprzęgłowym.
• Pojemnik na zużyty płyn do bezpiecznego zbierania płynu hydraulicznego.
• Przezroczysty wężyk do odpowietrzania ułatwi obserwację pęcherzyków powietrza.
• Latarka czołowa lub inna lampa robocza do oświetlenia trudno dostępnych miejsc.
• Śrubokręty, szczypce, młotek.
• Czyściwo i odtłuszczacz.

Dobór odpowiednich części: Jak wybrać zestaw sprzęgła i wysprzęglik?

Wybór odpowiednich części to podstawa długiej i bezproblemowej eksploatacji. Zawsze zalecam zakup kompletnego zestawu sprzęgła, który zazwyczaj zawiera tarczę sprzęgłową, docisk oraz łożysko oporowe lub wysprzęglik centralny (CSC). Upewnij się, że zestaw jest przeznaczony do Twojego konkretnego modelu samochodu i silnika. Bardzo ważne jest, aby zawsze wymieniać wysprzęglik wraz ze sprzęgłem, zwłaszcza jeśli jest to wysprzęglik centralny (CSC). Koszt samego wysprzęglika jest niewielki w porównaniu do kosztów ponownego demontażu skrzyni biegów, gdyby stary element uległ awarii krótko po wymianie sprzęgła. To oszczędność, która w dłuższej perspektywie okazuje się bardzo kosztowna.

Jaki płyn hydrauliczny wybrać? Różnice między DOT 3, DOT 4 i dlaczego to ważne

Układ hydrauliczny sprzęgła najczęściej wykorzystuje ten sam płyn, co układ hamulcowy. Kluczowe jest, aby stosować płyn o specyfikacji zalecanej przez producenta pojazdu. Najczęściej spotykane są płyny DOT 3, DOT 4 i DOT 5.1. Różnią się one temperaturą wrzenia i higroskopijnością (zdolnością do pochłaniania wilgoci). Płyny DOT 3 i DOT 4 są na bazie glikolu i są ze sobą mieszalne (choć nie zawsze zalecane). DOT 5.1 również jest na bazie glikolu i ma wyższą temperaturę wrzenia niż DOT 4. Natomiast płyn DOT 5 jest na bazie silikonu i absolutnie nie jest mieszalny z płynami DOT 3, DOT 4 i DOT 5.1 jego użycie w układzie przeznaczonym do płynów glikolowych może spowodować poważne uszkodzenia uszczelek. Zawsze sprawdź instrukcję obsługi swojego samochodu lub korek zbiorniczka płynu, aby upewnić się, jaki typ płynu jest wymagany.

Podłączanie sprzęgła hydraulicznego krok po kroku: Kompletna instrukcja

Przejdźmy teraz do sedna, czyli do samej operacji. Pamiętaj, że każdy krok wymaga precyzji i cierpliwości. Nie spiesz się i dokładnie wykonuj instrukcje.

Krok 1: Bezpieczne przygotowanie pojazdu uniesienie i zabezpieczenie

Zacznij od bezpiecznego uniesienia pojazdu. Użyj solidnego podnośnika, a następnie koniecznie zabezpiecz samochód na kobyłkach. Nigdy nie pracuj pod autem, które stoi tylko na lewarku. Zdejmij koła i, jeśli to konieczne, osłony pod silnikiem, aby uzyskać lepszy dostęp do skrzyni biegów.

Krok 2: Demontaż skrzyni biegów najtrudniejszy etap operacji

Demontaż skrzyni biegów to zazwyczaj najbardziej czasochłonny i wymagający etap. W wielu samochodach, zwłaszcza tych z wysprzęglikiem centralnym (CSC), jest to absolutnie niezbędne. Proces ten obejmuje odłączenie akumulatora, demontaż elementów dolotowych, odkręcenie półosi, drążków zmiany biegów, linek, czujników oraz wszystkich śrub mocujących skrzynię do silnika. Warto mieć pomocnika na tym etapie, ponieważ skrzynia biegów jest ciężka i nieporęczna.

Krok 3: Demontaż starego zestawu odkręcanie docisku i zdejmowanie tarczy

Po zdjęciu skrzyni biegów uzyskasz dostęp do sprzęgła. Odkręć śruby mocujące docisk sprzęgła do koła zamachowego. Zazwyczaj jest ich sześć lub dziewięć. Po ich odkręceniu możesz zdjąć docisk, a następnie tarczę sprzęgłową. Sprawdź stan koła zamachowego jeśli jest zużyte, ma głębokie rysy lub ślady przegrzania, rozważ jego wymianę lub regenerację.

Krok 4: Montaż nowego sprzęgła kluczowe zasady centrowania tarczy

Przed montażem nowego sprzęgła dokładnie oczyść powierzchnię koła zamachowego. Następnie zamontuj nową tarczę sprzęgłową i docisk. Kluczowe jest prawidłowe wycentrowanie tarczy sprzęgłowej. Użyj do tego specjalnego przyrządu do centrowania, który zapewni, że wielowypust tarczy będzie idealnie pasował do wałka sprzęgłowego. Po wycentrowaniu tarczy, dokręć śruby docisku do koła zamachowego kluczem dynamometrycznym, stosując moment obrotowy podany przez producenta. Dokręcaj je metodą "na krzyż", stopniowo, aby równomiernie docisnąć docisk i uniknąć jego odkształcenia.

Krok 5: Instalacja nowego wysprzęglika i podłączenie przewodów hydraulicznych

Jeśli wymieniasz wysprzęglik (co, jak wspomniałem, jest wysoce zalecane), zamontuj nowy element w odpowiednim miejscu. Upewnij się, że wszystkie uszczelki są prawidłowo założone. Następnie podłącz przewody hydrauliczne do wysprzęglika. Zwróć uwagę na czystość wszelkie zanieczyszczenia mogą uszkodzić układ. Upewnij się, że przewody są prawidłowo ułożone i nie będą narażone na przetarcia czy uszkodzenia.

Krok 6: Ponowny montaż skrzyni biegów i pozostałych komponentów

Teraz czeka Cię ponowny montaż skrzyni biegów. Jest to często trudne ze względu na ciężar i konieczność idealnego spasowania wałka sprzęgłowego z tarczą. Po zamontowaniu skrzyni, dokręć wszystkie śruby mocujące ją do silnika z odpowiednim momentem. Następnie zamontuj półosie, drążki, linki, czujniki i wszystkie inne elementy, które zostały zdemontowane. Sprawdź, czy wszystkie połączenia są pewne i prawidłowo dokręcone.

Najważniejszy finał: Prawidłowe odpowietrzanie układu hydraulicznego sprzęgła

Po złożeniu wszystkiego, przed uruchomieniem silnika, musisz bezwzględnie odpowietrzyć układ hydrauliczny sprzęgła. To absolutnie krytyczny etap. Z mojego doświadczenia wiem, że powietrze w układzie jest ściśliwe, co sprawia, że pedał sprzęgła staje się "miękki", "gąbczasty" lub wpada w podłogę. Skutkuje to niemożnością prawidłowego rozłączenia sprzęgła, a w konsekwencji problemami z wrzuceniem biegów, zgrzytami, a nawet całkowitym brakiem możliwości zmiany przełożeń. Prawidłowe odpowietrzenie gwarantuje pełną funkcjonalność i bezpieczeństwo.

Metoda na dwie osoby: Tradycyjne odpowietrzanie przez "pompowanie"

To klasyczna metoda, która wymaga pomocy drugiej osoby:

1. Upewnij się, że zbiorniczek płynu hamulcowego (który często zasila również sprzęgło) jest napełniony do maksimum.
2. Jedna osoba siada za kierownicą i kilkukrotnie (5-10 razy) wciska pedał sprzęgła do oporu i przytrzymuje go wciśniętego.
3. Druga osoba przy wysprzęgliku (lub jego odpowietrzniku) luzuje odpowietrznik kluczem. W tym momencie powinien wypłynąć płyn wraz z pęcherzykami powietrza.
4. Gdy płyn przestanie wypływać, odpowietrznik należy szybko zakręcić. Dopiero wtedy osoba w samochodzie może zwolnić pedał sprzęgła.
5. Czynności powtarza się, aż z odpowietrznika będzie wypływał wyłącznie czysty płyn, bez żadnych pęcherzyków powietrza. Pamiętaj, aby regularnie kontrolować poziom płynu w zbiorniczku i uzupełniać go.

Metoda na jedną osobę: Skuteczne odpowietrzanie za pomocą strzykawki

Jeśli nie masz pomocnika, możesz spróbować metody ze strzykawką, która jest bardzo skuteczna:

1. Przygotuj dużą strzykawkę (np. 50-100 ml) i kawałek przezroczystego wężyka, który pasuje na odpowietrznik wysprzęglika.
2. Napełnij strzykawkę świeżym płynem hydraulicznym (hamulcowym).
3. Podłącz wężyk do odpowietrznika wysprzęglika, a drugi koniec do strzykawki.
4. Luzuj odpowietrznik kluczem.
5. Powoli i równomiernie wtłaczaj płyn ze strzykawki do układu, pchając go od wysprzęglika w kierunku zbiorniczka. Obserwuj zbiorniczek powinny pojawiać się tam pęcherzyki powietrza.
6. Kontynuuj wtłaczanie płynu, aż w zbiorniczku przestaną pojawiać się pęcherzyki, a pedał sprzęgła nabierze twardości. Pamiętaj, aby nie dopuścić do przepełnienia zbiorniczka.
7. Po zakończeniu, zakręć odpowietrznik i odłącz strzykawkę.

Kontrola poziomu płynu ostatni, ale ważny krok procedury

Niezależnie od wybranej metody, po odpowietrzeniu układu, koniecznie sprawdź i uzupełnij poziom płynu hydraulicznego w zbiorniczku do odpowiedniego poziomu (między oznaczeniami MIN i MAX). To zapobiegnie ponownemu zapowietrzeniu układu i zapewni jego prawidłowe działanie.

Tych błędów unikaj jak ognia: Najczęstsze pomyłki przy montażu sprzęgła

W swojej praktyce widziałem wiele błędów popełnianych podczas wymiany sprzęgła. Uniknięcie ich to klucz do sukcesu i uniknięcia kosztownych poprawek.

Odwrotnie zamontowana tarcza jak rozpoznać właściwą stronę?

To jeden z najczęstszych i najbardziej frustrujących błędów. Tarcza sprzęgłowa ma zazwyczaj jedną stronę, która powinna być skierowana w stronę skrzyni biegów, a drugą w stronę silnika. Często producenci umieszczają na tarczy oznaczenia takie jak "gearbox side", "getriebe" lub strzałki. Zawsze dokładnie sprawdź oznaczenia! Odwrotny montaż tarczy sprawi, że sprzęgło nie będzie działać prawidłowo lub w ogóle, a Ty będziesz musiał ponownie demontować całą skrzynię biegów.

Dokręcanie "na czuja" dlaczego klucz dynamometryczny to Twój najlepszy przyjaciel?

Nigdy nie dokręcaj śrub docisku sprzęgła czy koła zamachowego "na czuja". Klucz dynamometryczny jest Twoim najlepszym przyjacielem w tej operacji. Niewłaściwy moment dokręcania zarówno zbyt słaby, jak i zbyt mocny może prowadzić do poważnych problemów. Zbyt słabe dokręcenie grozi poluzowaniem się śrub, a zbyt mocne może odkształcić docisk, uszkodzić gwinty lub spowodować pęknięcie komponentów. Zawsze stosuj wartości momentów obrotowych podane przez producenta pojazdu.

Zatłuszczona tarcza i inne grzechy jak dbać o czystość podczas montażu?

Czystość to podstawa! Tarcza sprzęgłowa nie może mieć kontaktu ze smarami, olejami czy innymi zanieczyszczeniami. Nawet niewielka ilość tłuszczu na powierzchni ciernej tarczy spowoduje, że sprzęgło będzie się ślizgać. Zawsze montuj tarczę w czystych rękawiczkach. Przed montażem dokładnie oczyść powierzchnię koła zamachowego i docisku. Pamiętaj, aby nie dotykać powierzchni ciernych gołymi rękami, zwłaszcza jeśli masz na nich resztki smaru.

Wielki test po pracy: Sprawdź, czy sprzęgło działa poprawnie

Po zakończeniu wszystkich prac montażowych i odpowietrzeniu układu, nadszedł czas na ostateczny test. To moment prawdy, który pokaże, czy wszystko zostało wykonane prawidłowo.

Pierwsze uruchomienie: Na co zwrócić uwagę po odpaleniu silnika?

Przed uruchomieniem silnika upewnij się, że wszystkie narzędzia zostały usunięte spod samochodu i z komory silnika. Sprawdź, czy wszystkie przewody i złącza są prawidłowo podłączone. Następnie uruchom silnik. Zwróć uwagę na wszelkie niepokojące dźwięki stuki, zgrzyty czy szumy mogą świadczyć o nieprawidłowym montażu. Delikatnie naciśnij pedał sprzęgła. Powinien mieć odpowiedni opór i płynnie wracać do pozycji wyjściowej. Jeśli pedał jest "miękki" lub wpada w podłogę, oznacza to, że układ jest nadal zapowietrzony i wymaga ponownego odpowietrzenia.

Jazda próbna: Płynna zmiana biegów i prawidłowa praca pedału sprzęgła

Jeśli pierwsze uruchomienie przebiegło pomyślnie, czas na jazdę próbną. Wyjedź na bezpieczną drogę i sprawdź działanie sprzęgła w praktyce. Pedał sprzęgła powinien działać płynnie, z wyczuwalnym oporem, a jego skok powinien być prawidłowy. Zmiana biegów powinna odbywać się lekko i bez zgrzytów, zarówno na wyższe, jak i niższe przełożenia, w tym również wsteczny bieg. Jeśli pedał jest miękki, biegi wchodzą z trudem, występują zgrzyty, lub pedał nie wraca do pozycji wyjściowej, to są to objawy wskazujące na zapowietrzenie układu lub inny problem z montażem.

Przeczytaj również: Skraplacz klimatyzacji: Działanie, awarie i jak uniknąć kosztów

Co zrobić, jeśli problemy nie ustąpiły? Diagnostyka typowych usterek po wymianie

Jeśli mimo wszystko problemy ze sprzęgłem nie ustąpiły, nie panikuj. W pierwszej kolejności ponownie dokładnie odpowietrz układ to najczęstsza przyczyna problemów po wymianie. Jeśli to nie pomoże, sprawdź, czy wszystkie połączenia hydrauliczne są szczelne i czy nie ma wycieków. Następnie rozważ ponowną weryfikację poprawności montażu sprzęgła upewnij się, że tarcza jest zamontowana prawidłowo, a docisk dokręcony z odpowiednim momentem. W skrajnych przypadkach może być konieczny ponowny demontaż skrzyni biegów w celu dokładnej diagnostyki. Pamiętaj, że precyzja i cierpliwość to klucz do sukcesu w mechanice.
