Golf IV: Wentylator chłodnicy nie działa? Zdiagnozuj usterkę sam!

Ten praktyczny poradnik krok po kroku pomoże Ci samodzielnie zdiagnozować typowe problemy z wentylatorem chłodnicy w Twoim Volkswagenie Golfie IV. Dowiedz się, jak skutecznie sprawdzić najważniejsze elementy układu chłodzenia, uniknąć przegrzewania silnika i zaoszczędzić na wizycie u mechanika.

Wentylator chłodnicy w Golfie IV dlaczego jest tak ważny i jakie są objawy awarii?

Rola wentylatora w układzie chłodzenia Twojego Golfa

Wentylator chłodnicy to jeden z kluczowych elementów układu chłodzenia silnika w Twoim Golfie IV. Jego głównym zadaniem jest zapewnienie odpowiedniego przepływu powietrza przez chłodnicę, co jest niezbędne do odprowadzenia nadmiaru ciepła z płynu chłodzącego. Kiedy samochód jedzie z większą prędkością, pęd powietrza wystarcza do schłodzenia. Jednak podczas wolnej jazdy, postoju w korku czy pracy silnika na biegu jałowym, wentylator musi aktywnie wspomagać ten proces. Bez niego silnik szybko by się przegrzał, co mogłoby doprowadzić do poważnych i kosztownych uszkodzeń.
Dlatego tak ważne jest, aby wentylator zawsze działał sprawnie to gwarancja długowieczności jednostki napędowej.

Najczęstsze objawy, których nie możesz ignorować: przegrzewanie się w korkach i inne symptomy

Jeśli wentylator chłodnicy w Twoim Golfie IV zaczyna szwankować, samochód szybko da Ci o tym znać. Z mojego doświadczenia wynika, że najczęściej spotykane objawy to:

• Przegrzewanie się silnika: To najbardziej oczywisty i niebezpieczny sygnał. Wskazówka temperatury na desce rozdzielczej wędruje powyżej 90°C, szczególnie gdy stoisz w korku lub poruszasz się wolno. Wentylator powinien wtedy pracować, a jeśli tego nie robi, temperatura rośnie.
• Wentylator nie włącza się: Mimo osiągnięcia przez silnik wysokiej temperatury (zwykle powyżej 90-95°C), wentylator pozostaje nieruchomy. To może wskazywać na problem z zasilaniem, silnikiem wentylatora, czujnikiem lub modułem sterującym.
• Ciągła praca wentylatora: Wentylator działa bez przerwy, nawet na zimnym silniku lub po wyłączeniu zapłonu. To zazwyczaj sygnał uszkodzonego modułu sterującego lub czujnika, który błędnie informuje o przegrzewaniu. Może to prowadzić do rozładowania akumulatora.
• Działanie tylko jednego biegu: Wiele wentylatorów w Golfie IV ma dwa biegi. Często zdarza się, że wentylator pracuje tylko na wysokim biegu, a na niskim nie włącza się wcale. To typowy objaw uszkodzonej opornicy (rezystora).
• Hałaśliwa praca: Głośne buczenie, szum, a nawet zgrzytanie podczas pracy wentylatora może świadczyć o zużyciu łożysk silnika wentylatora. Taki wentylator, choć jeszcze działa, wkrótce może się zatrzeć.

Czy zawsze winny jest wentylator? Różnica między awarią wentylatora a problemem z czujnikiem

Warto pamiętać, że nie wszystkie problemy z przegrzewaniem silnika wynikają bezpośrednio z awarii samego wentylatora. Często winowajcą okazuje się czujnik temperatury płynu chłodzącego, oznaczany jako G62. Ten czujnik dostarcza informacje o temperaturze do sterownika silnika, który na ich podstawie decyduje o włączeniu wentylatora. Jeśli czujnik G62 jest uszkodzony, może podawać błędne odczyty na przykład zaniżać temperaturę, przez co sterownik nie aktywuje wentylatora, mimo że silnik jest już gorący. W takiej sytuacji wentylator jest sprawny, ale nie dostaje sygnału do pracy.
Najlepszym sposobem na weryfikację czujnika G62 jest diagnostyka komputerowa, na przykład za pomocą interfejsu VCDS, który pozwoli odczytać rzeczywiste wartości temperatury.

Sprawdź wentylator chłodnicy w Golfie IV samodzielnie domowa diagnostyka krok po kroku

Krok 1: Kontrola bezpieczników gdzie ich szukać w Golfie IV i jak je ocenić?

Zawsze zaczynam od najprostszych rzeczy. Niejednokrotnie okazywało się, że to właśnie bezpiecznik był przyczyną problemu. W Golfie IV bezpieczniki wentylatora znajdziesz w dwóch miejscach:

1. Skrzynka bezpieczników na akumulatorze: Otwórz maskę i zlokalizuj skrzynkę bezpieczników bezpośrednio na akumulatorze. Znajdują się tam często bezpieczniki blaszkowe o większych wartościach, zazwyczaj 30A lub 40A, odpowiedzialne za wentylator. Sprawdź je dokładnie.
2. Skrzynka bezpieczników w kabinie: Drugie miejsce to skrzynka bezpieczników wewnątrz samochodu, zazwyczaj po lewej stronie deski rozdzielczej, pod osłoną. Zajrzyj do instrukcji obsługi swojego Golfa IV, aby precyzyjnie zlokalizować bezpiecznik wentylatora często jest to bezpiecznik o mniejszej wartości.

Jak ocenić bezpiecznik? Wyjmij go i obejrzyj pod światło. Jeśli drucik w środku jest przerwany, bezpiecznik jest przepalony i wymaga wymiany. Pamiętaj, aby zawsze wymieniać bezpiecznik na taki o tej samej wartości amperażu.

Krok 2: Sprawdzenie podstawowe czy wentylator obraca się swobodnie?

To prosty, ale często pomijany test. Upewnij się, że zapłon jest wyłączony, a silnik jest zimny. Następnie spróbuj ręcznie obrócić łopatki wentylatora. Powinny obracać się swobodnie, bez żadnych oporów, zgrzytów czy blokowania. Jeśli czujesz opór, słyszysz zgrzytanie lub wentylator jest zablokowany, może to oznaczać mechaniczne uszkodzenie, zatarte łożyska lub obcieranie o obudowę. W takim przypadku sam silnik wentylatora może wymagać wymiany.

Krok 3: Test klimatyzacji jako prosty sposób na wymuszenie pracy wentylatora

Jeśli Twój Golf IV jest wyposażony w klimatyzację, masz pod ręką bardzo prosty sposób na szybkie sprawdzenie, czy silnik wentylatora w ogóle działa. Włącz zapłon, a następnie uruchom klimatyzację na maksymalne chłodzenie.
W większości przypadków włączenie klimatyzacji powinno wymusić pracę wentylatora chłodnicy, nawet przy zimnym silniku. Jeśli wentylator zacznie się obracać, wiesz, że sam silnik jest sprawny, a problem leży gdzie indziej w sterowaniu, czujniku lub bezpiecznikach.

Krok 4: Weryfikacja wtyczek i przewodów czy korozja nie przerwała obwodu?

Korozja i luźne połączenia to cisi zabójcy wielu układów elektrycznych. Dokładnie obejrzyj wszystkie dostępne złącza elektryczne i przewody, które prowadzą do wentylatora oraz do modułu sterującego (jeśli Twój Golf go posiada). Szukaj śladów: rdzy, zielonkawego nalotu (korozji), przetarć izolacji, pęknięć plastiku lub luźnych wtyczek. Odłącz wtyczki, sprawdź stan pinów powinny być czyste i suche.
Często wystarczy wyczyścić styki specjalnym preparatem lub poprawić połączenie, aby wentylator znowu zaczął działać.

Zaawansowane testy wentylatora sprawdź "na krótko" i moduł sterujący

Jak bezpiecznie przeprowadzić test "na krótko"? Instrukcja dla modeli z termo-włącznikiem

Ten test jest przeznaczony głównie dla starszych modeli Golfa IV, które nie mają rozbudowanego modułu sterującego, a wentylator jest uruchamiany przez termo-włącznik wkręcony w chłodnicę. Pamiętaj o bezpieczeństwie: zawsze pracuj przy wyłączonym silniku i w razie wątpliwości odłącz akumulator.

1. Zlokalizuj termo-włącznik: Znajduje się on zazwyczaj w dolnej części chłodnicy. Będzie do niego prowadziła wtyczka z kilkoma przewodami.
2. Odłącz wtyczkę: Ostrożnie odepnij wtyczkę od termo-włącznika.
3. Przygotuj kawałek przewodu: Będziesz potrzebować krótkiego kawałka izolowanego przewodu elektrycznego.
4. Zmostkuj piny: W zależności od wersji termo-włącznika (dwu- lub trzystopniowy), będziesz musiał zmostkować odpowiednie piny we wtyczce. Najczęściej piny odpowiedzialne za włączenie wentylatora to te, które po zmostkowaniu spowodują jego uruchomienie. Jeśli wentylator ma dwa biegi, możesz spróbować zmostkować różne kombinacje pinów, aby sprawdzić oba biegi.
5. Obserwuj wentylator: Jeśli wentylator zacznie pracować po zmostkowaniu, oznacza to, że sam wentylator i jego okablowanie są sprawne, a problem leży w termo-włączniku.

Ostrzeżenie: Jeśli nie jesteś pewien, które piny zmostkować, lepiej skonsultuj się z kimś doświadczonym lub poszukaj dokładnego schematu dla Twojego modelu. Niewłaściwe zmostkowanie może spowodować zwarcie.

Lokalizacja i ocena stanu modułu sterującego wentylatorami (modele z klimatyzacją)

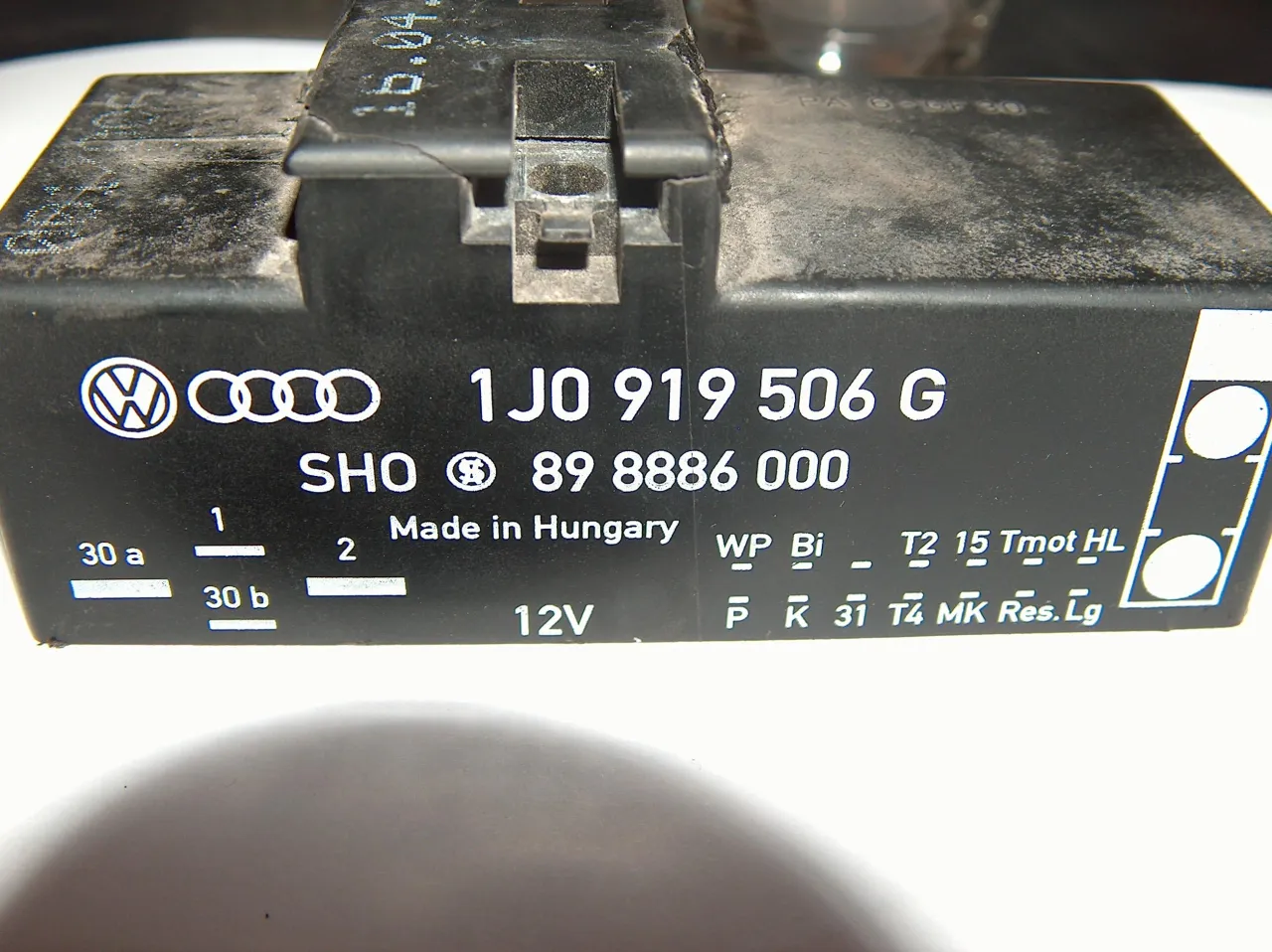

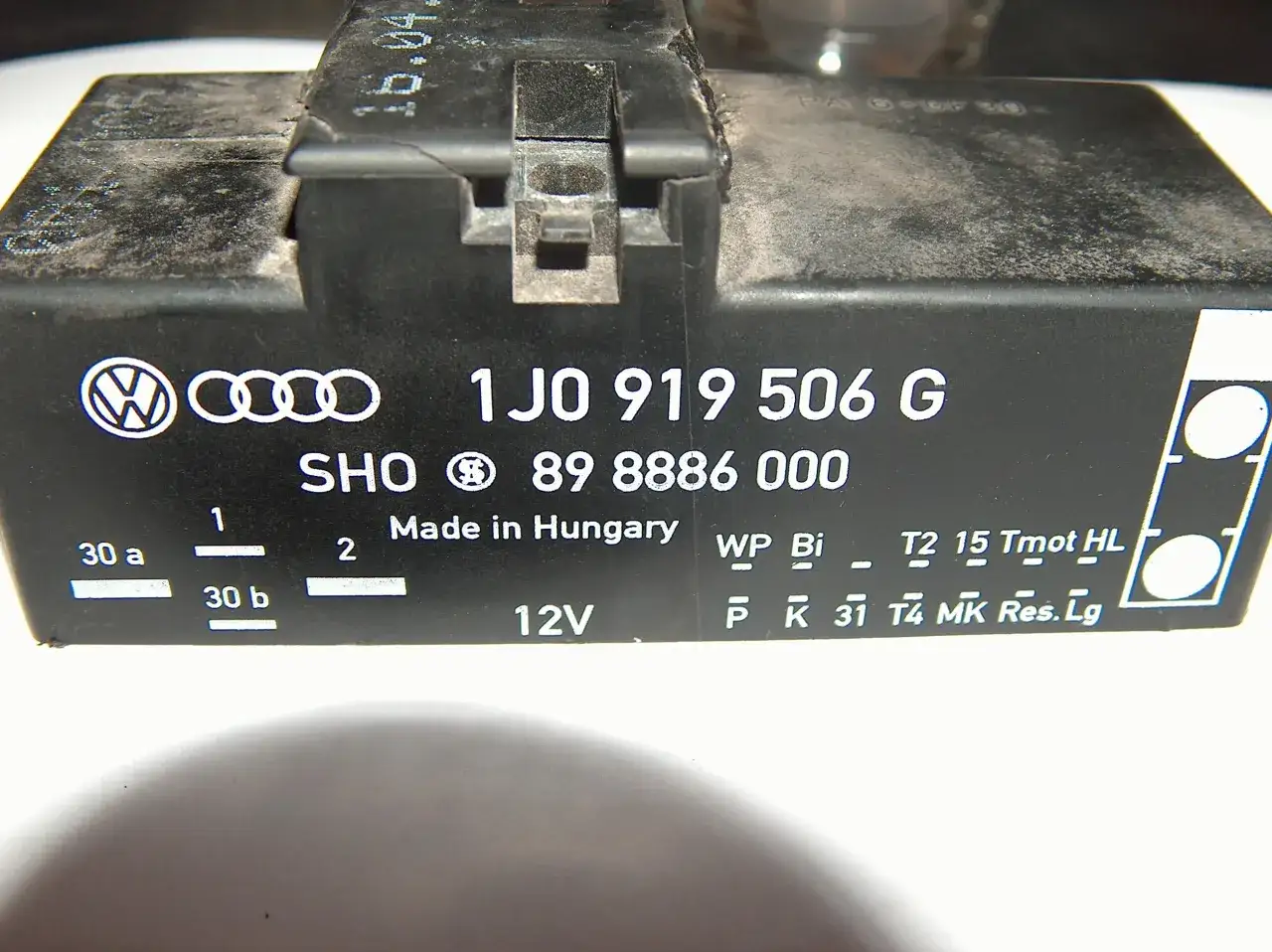

W Golfach IV z klimatyzacją, a także w niektórych wersjach bez niej, za sterowanie wentylatorami odpowiada moduł sterujący. Znajdziesz go zazwyczaj na lewej podłużnicy, po stronie kierowcy, tuż za reflektorem. Jest to dość newralgiczne miejsce, narażone na wilgoć i korozję.
Moja rada: dokładnie obejrzyj ten moduł. Szukaj śladów zalania, pęknięć obudowy, korozji na wtyczkach lub nawet przypalonych elementów. Często spotykane numery części dla tego modułu to 1J0 919 506 K, L, M lub Q. Jeśli moduł wygląda na uszkodzony, to bardzo prawdopodobna przyczyna problemu.

Ostateczna weryfikacja: Jak podać napięcie bezpośrednio na silnik wentylatora?

To jest ostateczny test, który pozwoli jednoznacznie stwierdzić, czy silnik wentylatora jest sprawny. Zachowaj szczególną ostrożność, aby nie spowodować zwarcia i nie uszkodzić akumulatora!

1. Wyłącz zapłon i odłącz akumulator: Przed przystąpieniem do pracy, upewnij się, że silnik jest wyłączony, a dla pełnego bezpieczeństwa odłącz ujemną klemę akumulatora.
2. Zlokalizuj wtyczkę wentylatora: Odnajdź główną wtyczkę, która zasila silnik wentylatora. Odłącz ją.
3. Przygotuj przewody: Będziesz potrzebować dwóch przewodów z izolacją, najlepiej z krokodylkami na końcach, aby bezpiecznie podłączyć je do akumulatora i pinów wentylatora.
4. Podłącz do akumulatora: Podłącz jeden przewód do dodatniego (+) bieguna akumulatora, a drugi do ujemnego (-) bieguna.
5. Zidentyfikuj piny wentylatora: We wtyczce wentylatora znajdziesz dwa grubsze piny to zasilanie silnika. Czasami są to piny oznaczone jako plus i minus.
6. Podaj napięcie: Ostrożnie dotknij końcówkami przewodów do odpowiednich pinów wentylatora, zachowując prawidłową polaryzację (plus do plusa, minus do minusa).

Co obserwować:

• Wentylator działa: Jeśli wentylator zacznie się kręcić, oznacza to, że jego silnik jest sprawny. Problem leży w układzie sterowania (bezpieczniki, czujnik, moduł, okablowanie).
• Wentylator nie działa: Jeśli wentylator nie reaguje, jego silnik jest uszkodzony i wymaga wymiany.

Typowe usterki wentylatora w Golfie IV co psuje się najczęściej?

Problem z pierwszym biegiem winna opornica (rezystor)

To klasyka gatunku w Golfie IV. Wiele wentylatorów ma dwa biegi, a za pierwszy, wolniejszy bieg odpowiada wbudowana w zespół wentylatora opornica (rezystor). Niestety, często ulega ona przepaleniu lub korozji.
Objawem jest to, że wentylator włącza się dopiero na drugim, szybszym biegu przy wyższej temperaturze, albo nie włącza się wcale, dopóki silnik nie osiągnie krytycznej temperatury. Jeśli wentylator działa tylko na wysokich obrotach, niemal na pewno winna jest opornica.

Uszkodzony silnik wentylatora zużyte szczotki lub łożyska

Jak każdy element mechaniczny, silnik wentylatora z czasem ulega zużyciu. Najczęściej psują się szczotki (odpowiedzialne za przewodzenie prądu) lub zacierają się łożyska.
Zużyte szczotki mogą powodować, że wentylator w ogóle się nie włącza, lub działa sporadycznie. Zatarte łożyska objawiają się głośną pracą wentylatora buczeniem, zgrzytaniem, a w końcu całkowitym zablokowaniem. Jeśli test "na krótko" nie uruchomił wentylatora, to najprawdopodobniej problem leży w jego silniku.

Awaria modułu sterującego (1J0 919 506 K) typowa bolączka Golfów

Moduł sterujący wentylatorami, o którym wspominałem wcześniej (często z numerem 1J0 919 506 K, L, M lub Q), to kolejna typowa bolączka Golfa IV. Jest on narażony na działanie warunków atmosferycznych, co często prowadzi do korozji styków, a nawet zalania.
Awaria modułu może objawiać się na różne sposoby: wentylator nie włącza się wcale, pracuje bez przerwy, lub włącza się losowo, niezależnie od temperatury silnika. To jeden z pierwszych elementów do sprawdzenia, jeśli wykluczyłeś bezpieczniki i sam silnik wentylatora.

Uszkodzony czujnik temperatury płynu chłodzącego (G62) jak wprowadza w błąd system chłodzenia?

Czujnik G62, czyli czujnik temperatury płynu chłodzącego, to mały, ale niezwykle ważny element. Jeśli ulegnie uszkodzeniu, może wysyłać do sterownika silnika nieprawidłowe odczyty temperatury. Na przykład, może "mówić" sterownikowi, że silnik jest zimny, podczas gdy w rzeczywistości się przegrzewa.
W efekcie wentylator nie dostaje sygnału do włączenia, mimo że jest to konieczne. Równie dobrze może wysyłać błędne sygnały o przegrzewaniu, aktywując wentylator niepotrzebnie. Jak już wspomniałem, do potwierdzenia tej usterki niezbędne jest podłączenie samochodu pod komputer diagnostyczny (np. VCDS) i sprawdzenie odczytów temperatury.

Zdiagnozowałeś problem co dalej? Naprawa czy wymiana?

Czy wymiana samego silnika lub rezystora jest opłacalna?

To pytanie, które często zadaję sobie i moim klientom. Wymiana samego silnika wentylatora lub opornicy (rezystora) może być opłacalna, jeśli masz pewność, że to właśnie te elementy są uszkodzone i są dostępne jako oddzielne części zamienne.
Często jednak producenci oferują cały zespół wentylatora jako jedną część. Jeśli możesz kupić sam silnik lub rezystor w rozsądnej cenie i masz narzędzia oraz umiejętności do ich wymiany, to zazwyczaj jest to tańsza opcja niż zakup całego zestawu. Pamiętaj jednak, że czasami cały zespół jest tak skonstruowany, że wymiana pojedynczych elementów jest utrudniona lub nieopłacalna ze względu na konieczność demontażu wielu części.

Na co zwrócić uwagę przy zakupie nowego wentylatora lub modułu?

Kiedy decydujesz się na zakup nowej części, moje doświadczenie podpowiada, aby zwrócić uwagę na kilka kluczowych kwestii:

• Kompatybilność i numery części: Zawsze upewnij się, że nowa część jest w 100% kompatybilna z Twoim Golfem IV. Sprawdź numery części (OEM), wersję z klimatyzacją lub bez, oraz typ silnika.
• Części OEM vs. zamienniki: Oryginalne części (OEM) zazwyczaj gwarantują najwyższą jakość i idealne dopasowanie, ale są droższe. Dobrej jakości zamienniki od renomowanych producentów (np. Hella, Valeo, NRF) mogą być równie skuteczne i znacznie tańsze. Unikaj najtańszych, nieznanych marek.
• Jakość i gwarancja: Zawsze pytaj o gwarancję na zakupioną część. To da Ci pewność, że w razie problemów będziesz mógł ją wymienić.
• Kompletność zestawu: Jeśli kupujesz cały zespół wentylatora, sprawdź, czy zawiera on wszystkie niezbędne elementy, takie jak opornica czy okablowanie.

Przeczytaj również: Maglownica cieknie? Pełny przewodnik: Diagnoza, naprawa, koszty

Kiedy prosta naprawa wystarczy, a kiedy lepiej udać się do specjalisty?

Samodzielna diagnostyka i naprawa wentylatora chłodnicy w Golfie IV jest jak najbardziej możliwa dla wielu usterek.
Jeśli problemem jest przepalony bezpiecznik, luźne połączenie, korozja na wtyczkach, czy nawet uszkodzony termo-włącznik, z powodzeniem możesz poradzić sobie z tym sam. Wymiana tych elementów zazwyczaj nie wymaga specjalistycznych narzędzi ani głębokiej wiedzy mechanicznej.
Jednakże, jeśli diagnostyka wskazuje na skomplikowane problemy z modułem sterującym, awarię czujników wymagającą specjalistycznego oprogramowania (jak VCDS), lub po prostu nie jesteś pewien przyczyny awarii, zdecydowanie zalecam wizytę u profesjonalisty. Niewłaściwa naprawa układu chłodzenia może doprowadzić do przegrzania silnika i znacznie większych kosztów. Warto znać swoje granice i wiedzieć, kiedy oddać auto w ręce doświadczonego mechanika.
