Przekaźnik wentylatora chłodnicy gdzie go szukać i jak rozpoznać awarię?
- Przekaźnik wentylatora najczęściej znajdziesz w skrzynce bezpieczników w komorze silnika.
- Identyfikuj go na podstawie schematu na pokrywie skrzynki, szukając symbolu wentylatora lub oznaczeń typu "FAN RELAY".
- Typowe objawy awarii to niedziałający wentylator, jego ciągła praca lub przegrzewanie się silnika.
- Podstawowa diagnoza polega na teście "na klik" lub zamianie przekaźnika z innym identycznym.
- Zawsze odłączaj akumulator przed rozpoczęciem prac przy układzie elektrycznym.
Rola przekaźnika w układzie chłodzenia mała część, wielka odpowiedzialność
Wielu kierowców nie zdaje sobie sprawy, jak ważną rolę w układzie chłodzenia silnika odgrywa ten niewielki element przekaźnik wentylatora. To on jest odpowiedzialny za dostarczanie odpowiedniego prądu do wentylatora, który z kolei dba o utrzymanie optymalnej temperatury silnika, zwłaszcza w trudnych warunkach, takich jak jazda w korkach czy upalne dni. Bez sprawnego przekaźnika wentylator może nie włączyć się w odpowiednim momencie, co prowadzi do szybkiego przegrzewania się jednostki napędowej. Właśnie dlatego, choć to mała część, jej wpływ na żywotność i sprawność silnika jest naprawdę ogromny.
Jakie objawy w Twoim aucie krzyczą: "Sprawdź przekaźnik wentylatora!"?
Z mojego doświadczenia wynika, że awaria przekaźnika wentylatora często manifestuje się w dość oczywisty sposób. Zwróć uwagę na następujące symptomy:
- Wentylator nie włącza się mimo wysokiej temperatury silnika: To najbardziej klasyczny objaw. Widzisz, że wskazówka temperatury idzie w górę, a wentylator ani drgnie. W takich sytuacjach silnik jest narażony na przegrzanie.
- Wentylator pracuje bez przerwy: Czasem bywa odwrotnie wentylator włącza się i pracuje ciągle, nawet po wyłączeniu zapłonu. To może szybko rozładować akumulator i jest równie niepokojące.
- Przegrzewanie się silnika: Szczególnie w warunkach miejskich, w korkach lub podczas wolnej jazdy, temperatura silnika gwałtownie rośnie. To wyraźny sygnał, że układ chłodzenia nie działa prawidłowo.
- Niedziałająca klimatyzacja: W niektórych modelach samochodów obwód wentylatora chłodnicy jest powiązany z układem klimatyzacji. Jeśli wentylator nie działa, klimatyzacja może również odmówić posłuszeństwa.
Gdzie szukać przekaźnika wentylatora?
Komora silnika: najczęstsza kryjówka w skrzynce bezpieczników
Zdecydowanie najczęściej przekaźnik wentylatora chłodnicy znajdziesz w głównej skrzynce bezpieczników, umieszczonej w komorze silnika. Zwykle jest ona zlokalizowana w pobliżu akumulatora lub na jednej ze ścianek bocznych komory, często pod plastikową osłoną. To pierwsze miejsce, gdzie zawsze radzę zajrzeć.
Wnętrze kabiny: kiedy warto zajrzeć pod deskę rozdzielczą?
Choć rzadziej, zdarza się, że przekaźnik wentylatora ukryty jest w kabinie pasażerskiej. Może to być dodatkowa skrzynka bezpieczników, często umieszczona pod deską rozdzielczą po stronie kierowcy, na przykład w okolicach kolumny kierowniczej lub nad pedałami. Taka lokalizacja bywała spotykana w niektórych starszych modelach, na przykład z grupy Volkswagena.
Inne nietypowe lokalizacje, o których musisz wiedzieć
W niektórych, zazwyczaj starszych pojazdach, przekaźnik wentylatora może być umieszczony bezpośrednio na obudowie wentylatora lub w jego bardzo bliskim sąsiedztwie. To rzadziej spotykana opcja, ale zawsze warto o niej pamiętać, jeśli standardowe miejsca poszukiwań zawiodą. Warto wtedy dokładnie obejrzeć okablowanie prowadzące do samego wentylatora.
Gdzie znajdziesz przekaźnik w popularnych modelach aut?
Grupa VW (Golf, Passat, Octavia): czego szukać pod maską i w kabinie?

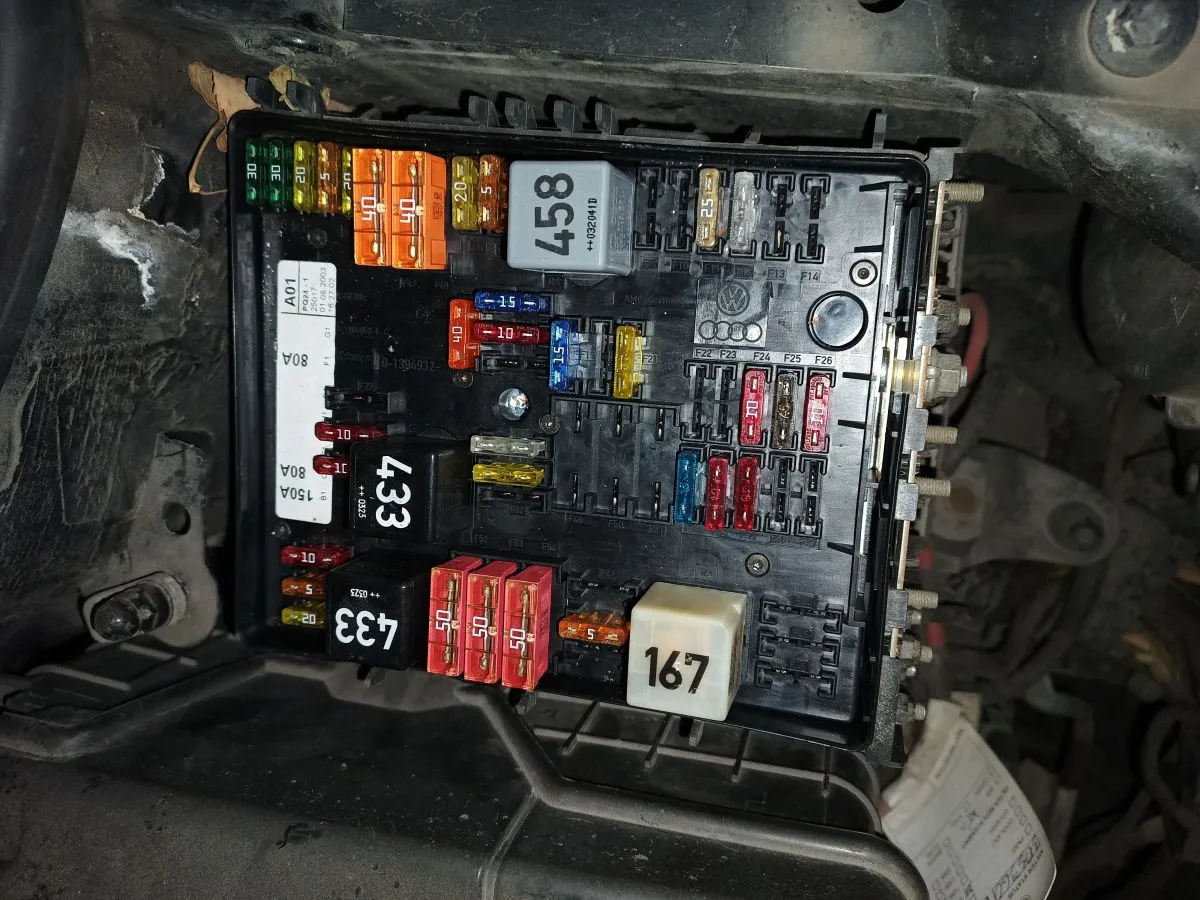

W autach z grupy VW, takich jak Volkswagen Golf czy Passat, przekaźnik wentylatora często znajduje się w skrzynce bezpieczników w komorze silnika, zazwyczaj po lewej stronie (patrząc od przodu auta). Pamiętam, że w starszych modelach, np. VW Bora, zdarzało się, że był on umieszczony w kabinie, nad pedałami. Zawsze warto sprawdzić te dwie opcje.
Ford (Focus, Fiesta, Mondeo): typowe umiejscowienie w skrzynce bezpieczników
Jeśli chodzi o Forda, na przykład modele takie jak Focus czy Fiesta, główna skrzynka bezpieczników pod maską jest zazwyczaj miejscem, gdzie powinieneś rozpocząć poszukiwania. Tam najczęściej znajdziesz przekaźnik odpowiedzialny za wentylator chłodnicy.Auta francuskie (Peugeot, Renault, Citroën): na co zwrócić uwagę?
W przypadku aut francuskich, takich jak Peugeot 206 czy Partner, przekaźnik również często znajduje się w skrzynce bezpieczników pod maską. Czasem jest on umieszczony w jej dolnej części, a dostęp do niego może wymagać uniesienia całej skrzynki, co bywa nieco bardziej skomplikowane.
Opel (Astra, Corsa, Vectra): gdzie szukać charakterystycznej skrzynki?
W modelach Opla, takich jak Astra czy Vectra, przekaźnik wentylatora zazwyczaj jest zlokalizowany w skrzynce przekaźników i bezpieczników, która często znajduje się na przegrodzie czołowej, czyli tej oddzielającej komorę silnika od kabiny, często nad pompą hamulcową. To dość charakterystyczne miejsce dla tej marki.
Jak rozpoznać właściwy przekaźnik wentylatora?

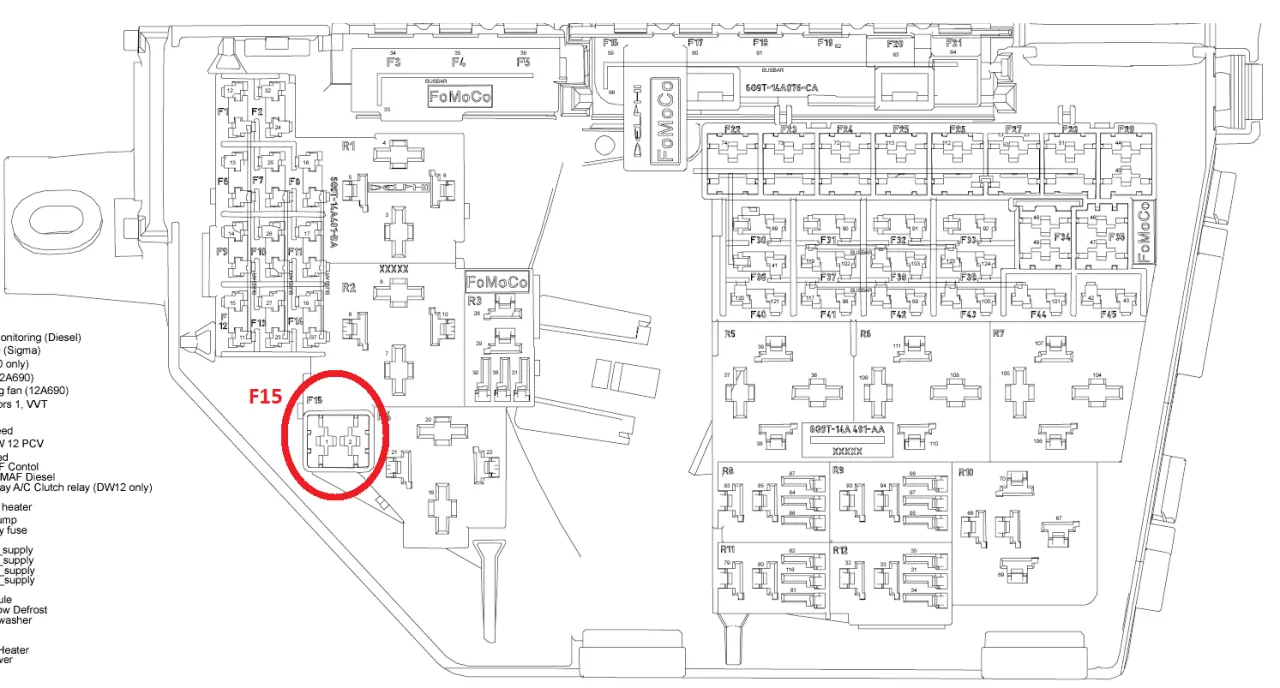

Odczytywanie schematu na pokrywie Twój klucz do sukcesu
Moim zdaniem, kluczowym elementem identyfikacji właściwego przekaźnika jest zawsze schemat umieszczony na wewnętrznej stronie pokrywy skrzynki bezpieczników. To Twój najlepszy przewodnik. Dokładnie go przestudiuj, aby znaleźć oznaczenia odpowiadające wentylatorowi chłodnicy. Często producenci umieszczają tam legendę, która ułatwia rozszyfrowanie symboli.

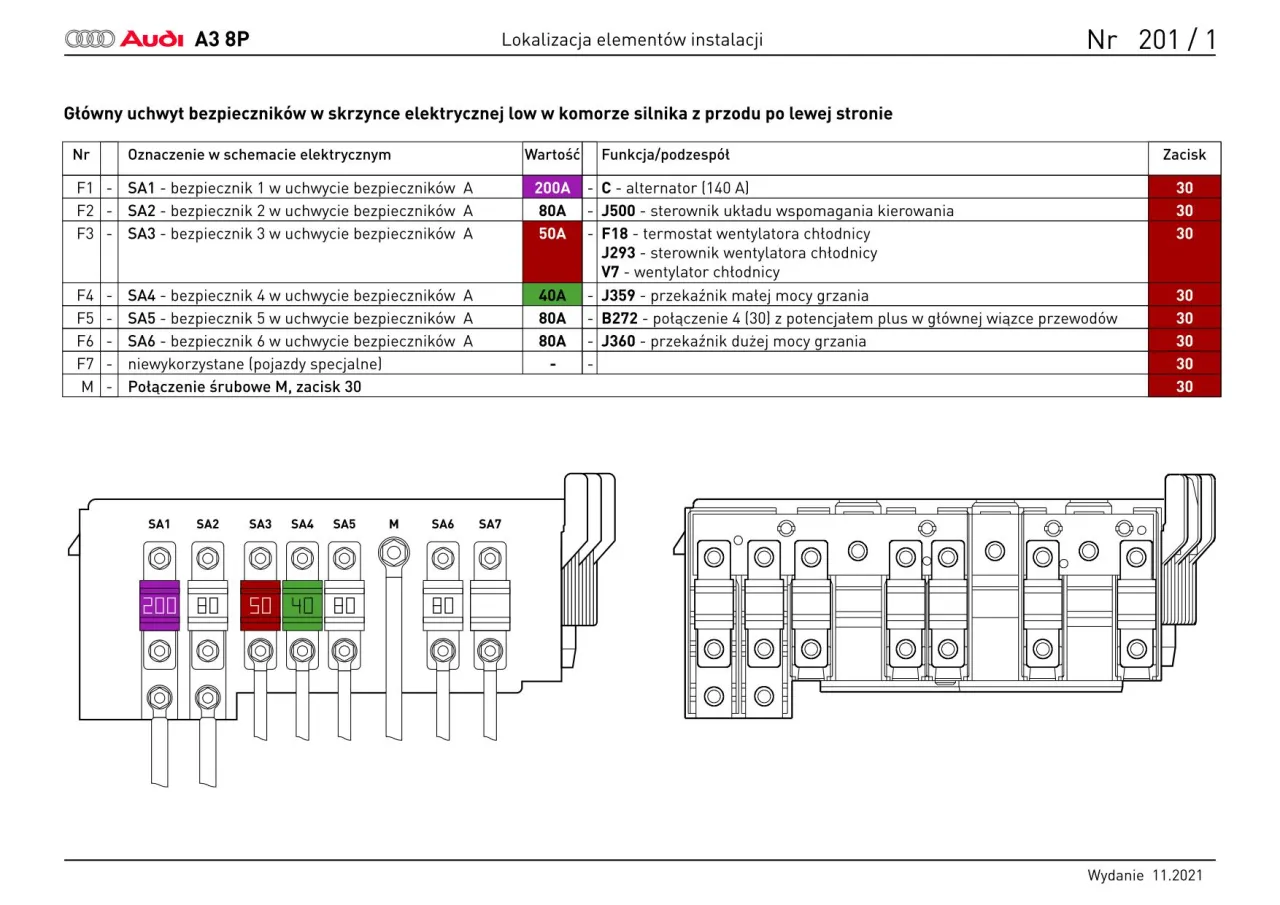

Symbole i oznaczenia, których musisz szukać (RAD FAN, ikona wentylatora)
- Szukaj symbolu wentylatora zazwyczaj jest to stylizowany wiatrak.
- Zwróć uwagę na skróty takie jak "FAN RELAY", "RAD FAN" (od radiator fan) lub po prostu "VENTILATOR".
- Sam przekaźnik to zazwyczaj mała, czarna lub szara kostka, z charakterystycznymi metalowymi pinami na spodzie. Czasem na jego obudowie również znajdziesz numer części lub symbol.
Co zrobić, gdy schemat jest nieczytelny lub go brakuje?
Jeśli schemat na pokrywie jest nieczytelny, zaginął lub po prostu go brakuje, nie panikuj. W pierwszej kolejności poszukaj informacji w instrukcji obsługi pojazdu tam często znajdziesz szczegółowe diagramy. Jeśli to nie pomoże, warto zajrzeć na fora internetowe dedykowane Twojemu modelowi samochodu; społeczność często dzieli się takimi informacjami. Ostatecznie, możesz skorzystać z serwisowych baz danych online, które oferują dostęp do szczegółowych schematów elektrycznych, choć te bywają płatne lub wymagają specjalistycznej wiedzy.
Jak sprawdzić, czy przekaźnik wentylatora jest uszkodzony?
Prosty test na "klik" czy przekaźnik w ogóle reaguje?
Jednym z najprostszych testów, jakie możesz wykonać, jest test "na słuch". Po osiągnięciu przez silnik temperatury roboczej, tuż przed uruchomieniem wentylatora, powinieneś usłyszeć charakterystyczne, ciche "kliknięcie" dochodzące ze skrzynki bezpieczników. To dźwięk załączającego się przekaźnika. Jeśli tego kliknięcia brakuje lub jest ono nieregularne, to już mocna sugestia, że przekaźnik może być uszkodzony. Warto poprosić kogoś o pomoc, aby jedna osoba obserwowała wskaźnik temperatury, a druga nasłuchiwała przy skrzynce.
Genialny trik z zamianą przekaźników szybka diagnoza bez narzędzi
To mój ulubiony trik, który często pozwala na szybką diagnozę bez specjalistycznych narzędzi. Jeśli w skrzynce bezpieczników znajdziesz inny, identyczny przekaźnik (np. od klaksonu, świateł drogowych ale koniecznie upewnij się, że ma identyczne oznaczenia i parametry!), możesz na chwilę zamienić je miejscami. Jeśli po zamianie wentylator zacznie działać prawidłowo (a na przykład klakson przestanie), to masz winowajcę uszkodzony jest oryginalny przekaźnik wentylatora.
Dla ambitnych: jak bezpiecznie użyć multimetru do sprawdzenia przekaźnika?
Dla bardziej zaawansowanych użytkowników, którzy czują się pewnie z elektryką, istnieje możliwość sprawdzenia przekaźnika za pomocą multimetru. Możesz zmierzyć rezystancję cewki przekaźnika (powinna wynosić od kilkudziesięciu do kilkuset omów) oraz sprawdzić ciągłość obwodu po podaniu napięcia (np. z akumulatora) na cewkę. Pamiętaj, aby robić to bardzo ostrożnie! Inną metodą jest krótkotrwałe zwarcie odpowiednich styków w gnieździe przekaźnika (zawsze po odłączeniu akumulatora!), aby sprawdzić, czy silnik wentylatora jest sprawny. Jest to jednak metoda dla osób z doświadczeniem, ponieważ niewłaściwe zwarcie może spowodować uszkodzenie instalacji elektrycznej lub nawet pożar. Zawsze upewnij się, które piny odpowiadają za zasilanie wentylatora, a które za cewkę sterującą.
Czego unikać podczas poszukiwań i wymiany przekaźnika?
Bezpieczeństwo przede wszystkim: dlaczego zawsze należy odłączyć akumulator?
To absolutna podstawa i zawsze o tym przypominam: zawsze odłączaj akumulator przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym samochodu. Najpierw odłącz biegun ujemny, a potem dodatni. Jest to kluczowe ze względów bezpieczeństwa minimalizujesz ryzyko zwarcia, porażenia prądem, a także uszkodzenia delikatnej elektroniki pojazdu. Praca pod napięciem to proszenie się o kłopoty.
Pomyłka, która może Cię kosztować jak nie pomylić przekaźnika z innym?
Skrzynki bezpieczników i przekaźników są często pełne podobnie wyglądających elementów. Łatwo jest pomylić przekaźnik wentylatora z innym, który steruje na przykład światłami, pompą paliwa czy klaksonem. Taka pomyłka może prowadzić do nieprawidłowego działania innych systemów pojazdu, a w skrajnych przypadkach nawet do ich uszkodzenia. Dlatego tak ważne jest dokładne sprawdzenie schematu i oznaczeń, aby mieć pewność, że wyjmujesz i wymieniasz właściwy element.
Przeczytaj również: BMW E46: Płyn chłodniczy G11. Jak wybrać i uniknąć awarii?
Kiedy poszukiwania lepiej zlecić specjaliście?
Mimo że wiele usterek można zdiagnozować i naprawić samodzielnie, są sytuacje, w których lepiej zaufać specjaliście. Zleć diagnozę i wymianę przekaźnika mechanikowi, jeśli:
- Brakuje Ci pewności co do lokalizacji przekaźnika lub sposobu jego wymiany.
- Nie masz odpowiednich narzędzi, w tym multimetru, lub nie wiesz, jak ich bezpiecznie używać.
- Nie masz doświadczenia w pracy z elektryką samochodową i obawiasz się uszkodzenia innych komponentów.
- Schemat jest nieczytelny, instrukcja obsługi nie pomaga, a proste testy nie dają jednoznacznych wyników.
- Po wymianie przekaźnika problem nadal występuje, co może wskazywać na bardziej złożoną usterkę w układzie chłodzenia.
