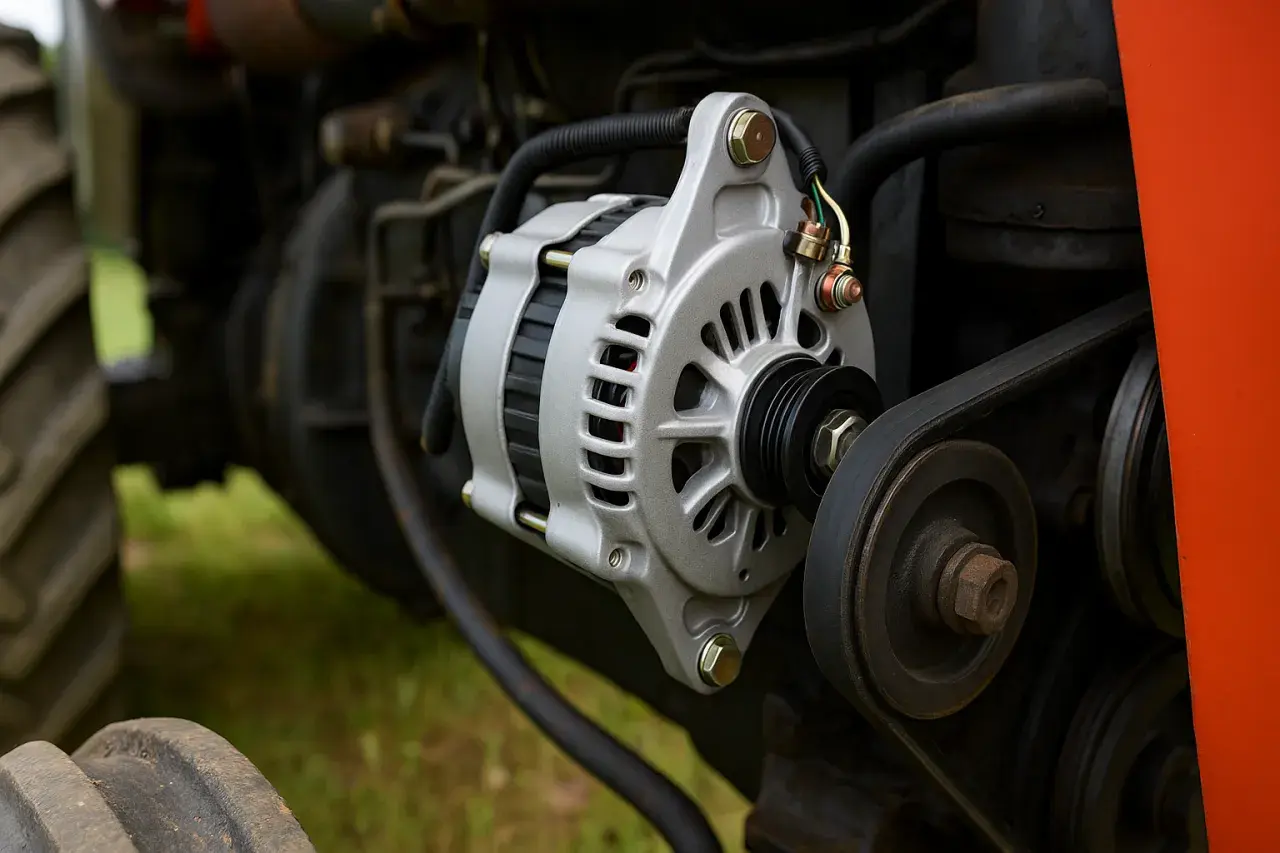

Jak podłączyć alternator? Poradnik krok po kroku + testy!

Prawidłowe podłączenie alternatora to fundament stabilnego działania układu elektrycznego każdego pojazdu. W tym praktycznym przewodniku krok po kroku pokażę Ci, jak bezpiecznie i prawidłowo podłączyć alternator, identyfikując kluczowe zaciski i unikając typowych błędów, co zapewni niezawodne zasilanie i długą żywotność wszystkich komponentów elektrycznych Twojego auta.

Z mojego doświadczenia wiem, że prawidłowe podłączenie alternatora ma fundamentalne znaczenie dla całego układu elektrycznego pojazdu. To nie jest po prostu kolejna część to serce, które pompuje prąd do wszystkich zakamarków samochodu. Odpowiednie połączenie gwarantuje, że akumulator jest zawsze naładowany, a wszystkie systemy, od świateł po zaawansowaną elektronikę, otrzymują stabilne i odpowiednie napięcie.

Wiele osób myśli o alternatorze głównie w kontekście ładowania akumulatora, ale jego rola jest znacznie szersza. W rzeczywistości, podczas pracy silnika, alternator jest głównym dostawcą prądu dla wszystkich systemów elektrycznych pojazdu. Akumulator służy głównie do rozruchu i jako bufor, natomiast to alternator zasila radio, klimatyzację, światła, systemy bezpieczeństwa i sterowania silnikiem. Bez niego, nawet w pełni naładowany akumulator szybko by się wyczerpał.

Nieprawidłowe podłączenie alternatora to niestety prosta droga do poważnych problemów. Widziałem już wiele przypadków, gdzie pozornie drobny błąd prowadził do kosztownych napraw. Oto najczęstsze i najbardziej szkodliwe konsekwencje:

• Uszkodzenie regulatora napięcia: To najczęstsza ofiara błędnego podłączenia, zwłaszcza zamiany przewodów B+ i D+. Regulator jest bardzo wrażliwy na niewłaściwe napięcie.
• Uszkodzenie diod prostowniczych: Również podatne na uszkodzenia przy niewłaściwym podłączeniu, co prowadzi do braku ładowania lub ładowania prądem zmiennym.
• Uszkodzenie wrażliwych komponentów elektronicznych pojazdu: Skoki napięcia lub zwarcia spowodowane słabymi połączeniami mogą uszkodzić moduły sterujące (np. ECU), radio, systemy multimedialne, a nawet systemy ABS czy ESP.
• Przegrzewanie się przewodów i ryzyko pożaru: Słabe połączenia, zwłaszcza na zacisku B+, powodują wzrost rezystancji, co prowadzi do nagrzewania się przewodu. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru.

Zanim w ogóle pomyślisz o dotknięciu alternatora, musisz pamiętać o jednej, absolutnie kluczowej zasadzie bezpieczeństwa: zawsze odłącz ujemną klemę akumulatora. To nie jest opcja, to konieczność! Pominięcie tego kroku grozi zwarciem, uszkodzeniem instalacji elektrycznej, a nawet poważnym porażeniem prądem. Bezpieczeństwo jest najważniejsze, więc upewnij się, że zasilanie jest odcięte, zanim zaczniesz cokolwiek robić.

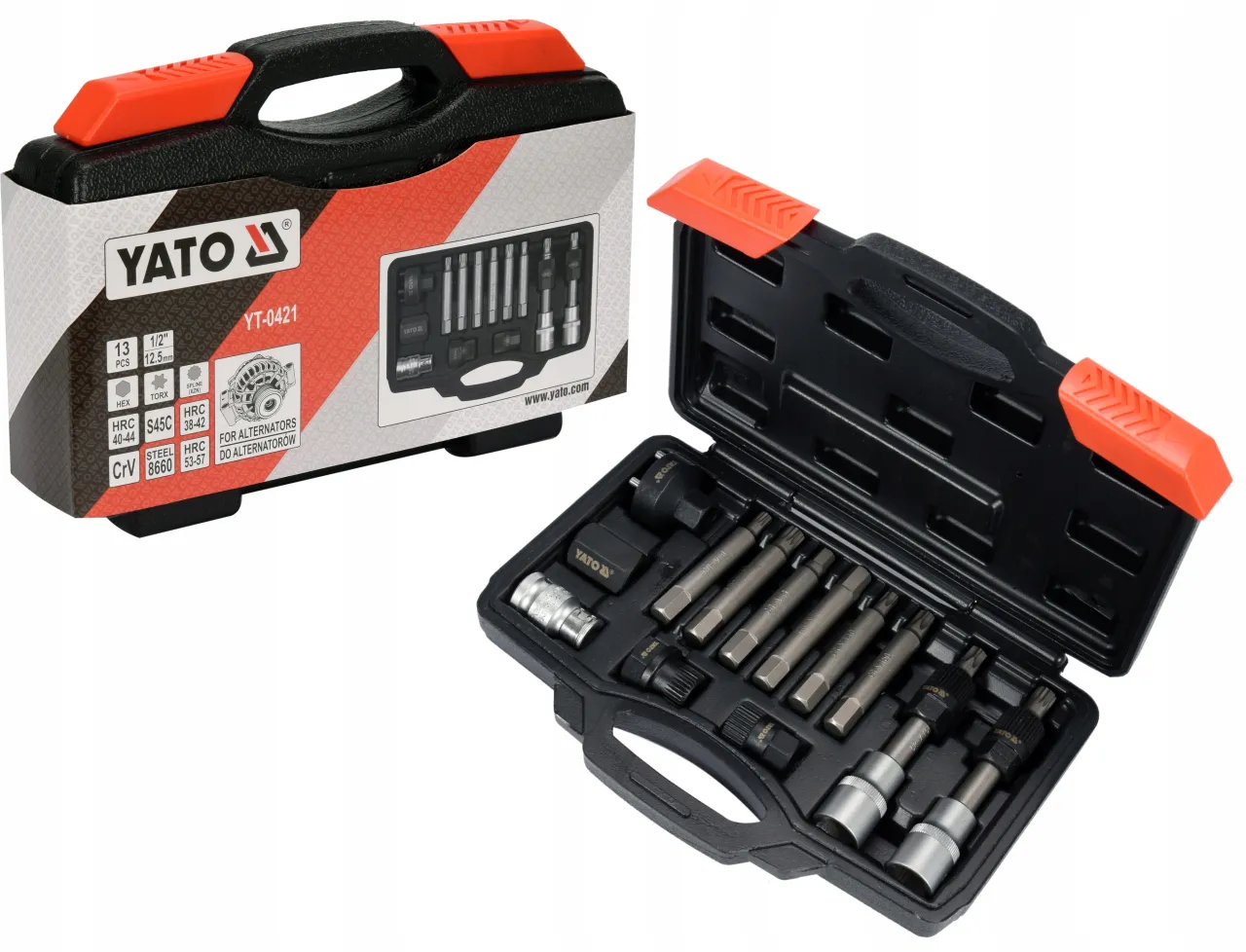

Zanim zaczniesz: niezbędne narzędzia i jak przygotować się do pracy

Przygotowanie to połowa sukcesu, a w przypadku prac przy alternatorze, odpowiednie narzędzia i inspekcja przewodów są absolutnie kluczowe. Zawsze upewniam się, że mam pod ręką wszystko, co potrzebne, zanim zacznę demontaż. To oszczędza czas i frustrację.

• Zestaw kluczy nasadowych (najczęściej 10, 13, 15, 17, 19 mm)
• Zestaw kluczy płaskich
• Grzechotka z przedłużkami
• Multimetr (miernik napięcia)
• Śrubokręty (płaski i krzyżakowy)
• Szczotka druciana lub papier ścierny do czyszczenia końcówek
• Smar miedziowy lub wazelina techniczna
• Opaski zaciskowe (trytytki)

Poza narzędziami, niezwykle ważne jest, aby dokładnie sprawdzić stan przewodów i końcówek, zwłaszcza tego grubego przewodu B+, który prowadzi prąd do akumulatora. Często widzę, jak korozja lub uszkodzenia izolacji są przyczyną problemów z ładowaniem, nawet jeśli sam alternator jest sprawny.

Przed montażem nowego alternatora, zawsze dokładnie oglądam przewody. Szukam oznak korozji na końcówkach, pęknięć izolacji czy śladów przegrzewania. Główny przewód prądowy B+ jest szczególnie narażony na obciążenia, więc jego stan jest krytyczny. Jeśli zauważę jakiekolwiek uszkodzenia, koniecznie wymieniam uszkodzone elementy. Pamiętaj, że nawet najlepszy alternator nie będzie działał prawidłowo z uszkodzoną instalacją.

Praktyczna rada, którą zawsze daję: zanim zaczniesz odłączać cokolwiek, zrób kilka zdjęć! Szczególnie jeśli masz do czynienia z wieloma przewodami lub skomplikowanym układem. To naprawdę ułatwia późniejsze, prawidłowe ponowne podłączenie i minimalizuje ryzyko pomyłek.

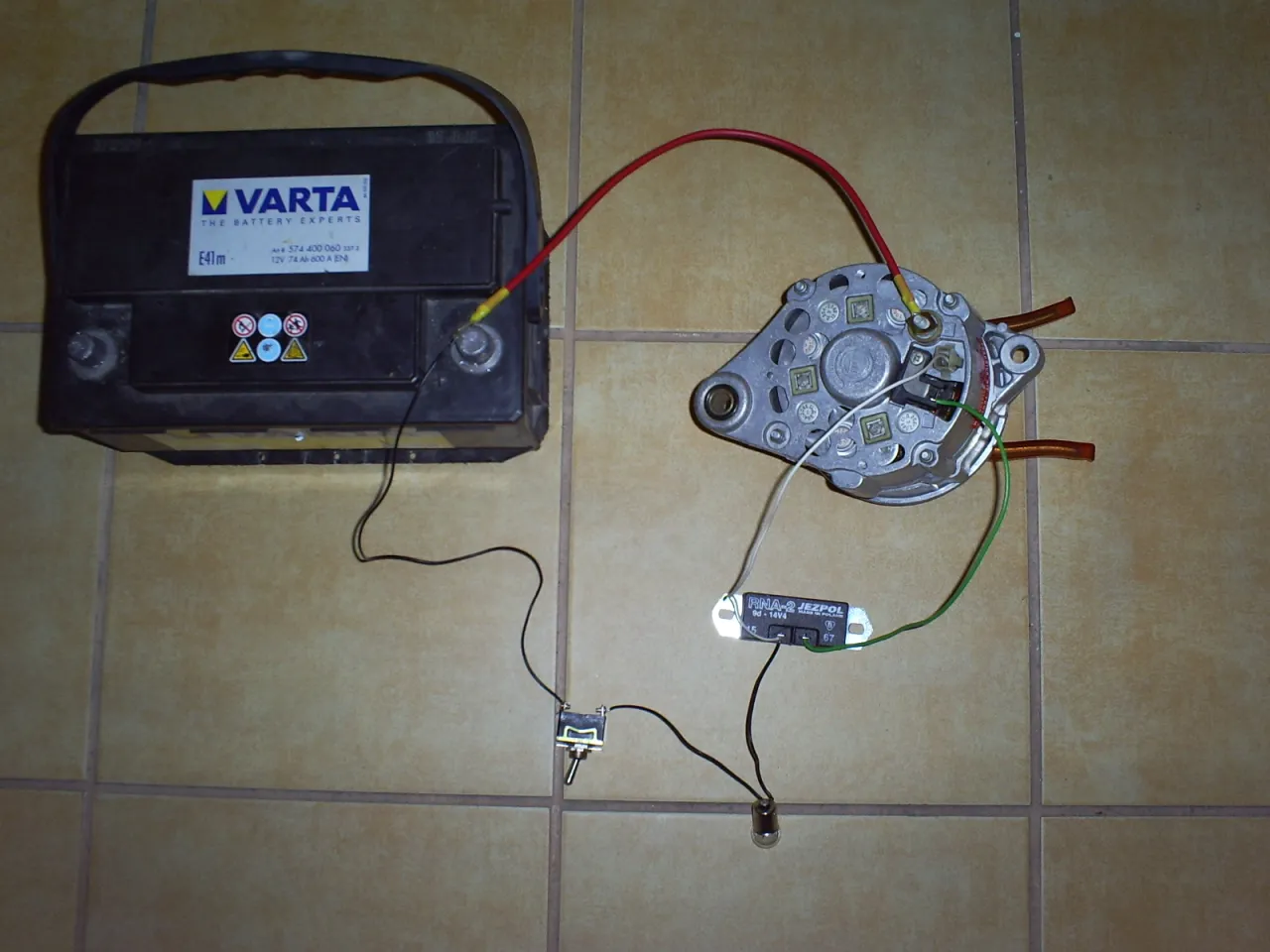

Anatomia alternatora: rozpoznaj kluczowe zaciski i ich funkcje

Zrozumienie, do czego służy każdy zacisk na alternatorze, to podstawa prawidłowego podłączenia. Niezależnie od marki czy modelu samochodu, większość alternatorów ma podobną konstrukcję i te same kluczowe złącza. Poznajmy je, aby uniknąć błędów.

Zacisk B+ (lub BAT) to absolutnie najważniejsze wyjście prądowe alternatora. To właśnie do niego podłącza się gruby przewód, który prowadzi bezpośrednio do dodatniej klemy akumulatora lub do rozrusznznika. Jego głównym zadaniem jest przesyłanie całego prądu ładującego, który alternator wytwarza, do akumulatora i do całej instalacji elektrycznej pojazdu. Solidne i czyste połączenie na tym zacisku jest krytyczne dla efektywnego ładowania.

Zacisk D+ (lub L/IG) odpowiada za wzbudzenie alternatora i jest połączony z kontrolką ładowania na desce rozdzielczej. To przez tę kontrolkę płynie niewielki prąd, który inicjuje proces ładowania alternatora po uruchomieniu silnika. Kiedy alternator zaczyna pracować i wytwarzać napięcie, napięcie na zacisku D+ rośnie do poziomu napięcia akumulatora, co powoduje zgaśnięcie kontrolki. Jeśli kontrolka nie gaśnie, oznacza to problem z ładowaniem.

Równie ważne, choć często niedoceniane, jest solidne połączenie z masą pojazdu. W większości alternatorów masa realizowana jest przez metalową obudowę i śruby mocujące do bloku silnika. Słaba masa, spowodowana korozją na powierzchniach styku lub niedokręconymi śrubami, jest bardzo częstą przyczyną problemów z ładowaniem. Bez dobrej masy, alternator po prostu nie będzie w stanie efektywnie pracować.

W niektórych modelach alternatorów, zwłaszcza w starszych dieslach, można spotkać opcjonalny zacisk W (lub P). Służy on do podłączenia obrotomierza. Zacisk ten generuje sygnał o częstotliwości proporcjonalnej do obrotów silnika, co pozwala na precyzyjne wskazanie prędkości obrotowej. Warto pamiętać, że jego obecność nie jest uniwersalna i nie jest on kluczowy dla samego procesu ładowania akumulatora.

Podłączanie alternatora krok po kroku: instrukcja dla typowego modelu

Teraz przejdźmy do konkretów. Poniżej przedstawiam sprawdzoną instrukcję krok po kroku, jak prawidłowo podłączyć typowy alternator z wbudowanym regulatorem. Pamiętaj, aby działać metodycznie i dokładnie.

1. Krok 1: Montaż mechaniczny i pasek
2. Krok 2: Podłączenie zacisku B+
3. Krok 3: Podłączenie zacisku D+
4. Krok 4: Sprawdzenie połączenia masy

Pierwszym krokiem jest oczywiście mechaniczny montaż alternatora w silniku. Upewnij się, że jest on solidnie przykręcony do wsporników. Następnie zamontuj pasek wielorowkowy i prawidłowo go naciągnij. Zbyt luźny pasek będzie się ślizgał i piszczał, nie zapewniając odpowiedniego napędu, co skutkuje słabym ładowaniem. Zbyt mocno naciągnięty pasek z kolei przyspieszy zużycie łożysk alternatora i innych elementów osprzętu. Zazwyczaj prawidłowy naciąg to taki, przy którym pasek ugina się o około 1 cm pod naciskiem kciuka w najdłuższym odcinku.

Następnie podłącz gruby przewód prądowy do zacisku B+. To jest ten przewód, który prowadzi prąd bezpośrednio do akumulatora. Upewnij się, że końcówka przewodu jest czysta, wolna od korozji i solidnie dokręcona nakrętką. Słabe połączenie na tym zacisku to jedna z najczęstszych przyczyn problemów z ładowaniem i przegrzewania się.

Kolejnym krokiem jest podłączenie przewodu wzbudzenia do zacisku D+. Ten przewód jest zazwyczaj cieńszy niż B+ i prowadzi do kontrolki ładowania na desce rozdzielczej. Tutaj precyzja jest kluczowa upewnij się, że podłączasz go do właściwego zacisku i że połączenie jest pewne. Pomyłka może szybko uszkodzić regulator napięcia.

Na koniec upewnij się, że alternator ma solidne połączenie z masą silnika. Najczęściej realizowane jest to poprzez czyste i dobrze dokręcone śruby mocujące alternator do bloku silnika. Warto sprawdzić, czy powierzchnie styku są czyste i wolne od rdzy czy farby. Jeśli masz wątpliwości, możesz dodać dodatkowy przewód masowy z obudowy alternatora do karoserii lub bloku silnika.

Moment prawdy: jak sprawdzić poprawność podłączenia alternatora

Po podłączeniu alternatora nadchodzi kluczowy moment weryfikacja jego działania. Nie wystarczy po prostu uruchomić silnik i mieć nadzieję, że wszystko jest w porządku. Musimy to sprawdzić! Poniżej przedstawiam kompleksowy przewodnik po testach, które należy wykonać, aby upewnić się, że alternator działa prawidłowo, wykorzystując multimetr i obserwację kontrolki ładowania.

Zacznij od pomiaru napięcia na klemach akumulatora przy zgaszonym silniku. To będzie Twoje napięcie spoczynkowe, punkt odniesienia. W pełni naładowany akumulator powinien wskazywać około 12.6V - 12.8V. Jeśli jest niższe, akumulator może być niedoładowany lub uszkodzony.

Następnie uruchom silnik i ponownie zmierz napięcie na klemach akumulatora. Teraz, przy pracującym silniku, napięcie powinno wzrosnąć. Prawidłowa wartość świadcząca o poprawnym ładowaniu powinna mieścić się w zakresie 13.8V - 14.5V. Jeśli napięcie jest niższe, alternator nie ładuje prawidłowo. Jeśli jest znacznie wyższe (np. powyżej 15V), regulator napięcia jest uszkodzony i może przeładowywać akumulator, co jest równie szkodliwe.

Kolejnym ważnym testem jest test pod obciążeniem. Uruchom silnik i włącz jak najwięcej odbiorników prądu: światła drogowe, radio, wentylator nawiewu na maksymalną moc, ogrzewanie tylnej szyby. Następnie ponownie zmierz napięcie na klemach akumulatora. Pod obciążeniem napięcie może nieznacznie spaść, ale nie powinno ono spaść poniżej 13.4V - 13.5V. Jeśli spada poniżej tej wartości, alternator może być za słaby, uszkodzony lub ma problemy z wydajnością.

Na koniec, ale nie mniej ważne, obserwuj kontrolkę ładowania na desce rozdzielczej. Po włączeniu zapłonu powinna się zaświecić, a po uruchomieniu silnika musi zgasnąć. Jeśli kontrolka nie gaśnie, miga lub w ogóle się nie zapala przy włączonym zapłonie, oznacza to problem. Może to być uszkodzony alternator, problem z przewodem D+, uszkodzony regulator napięcia, a nawet przepalona żarówka kontrolki.

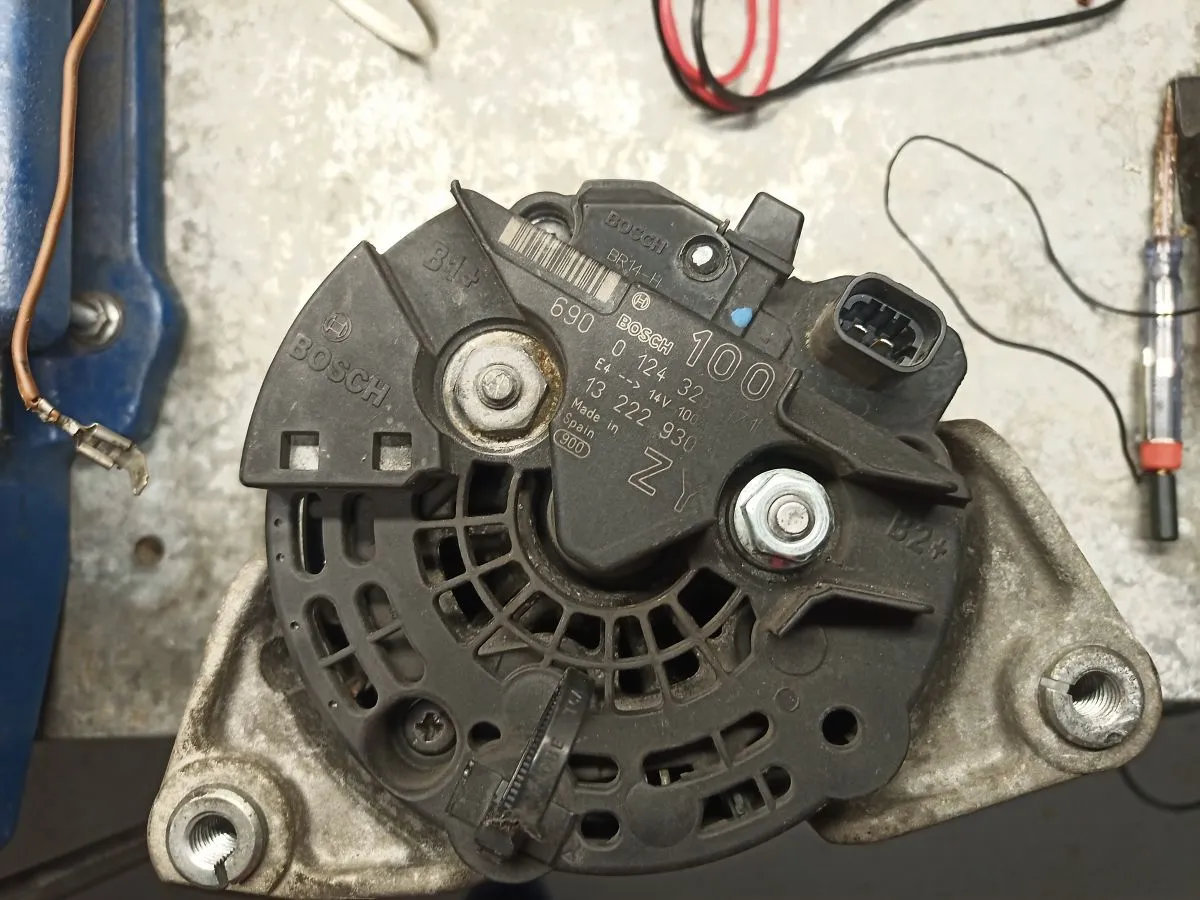

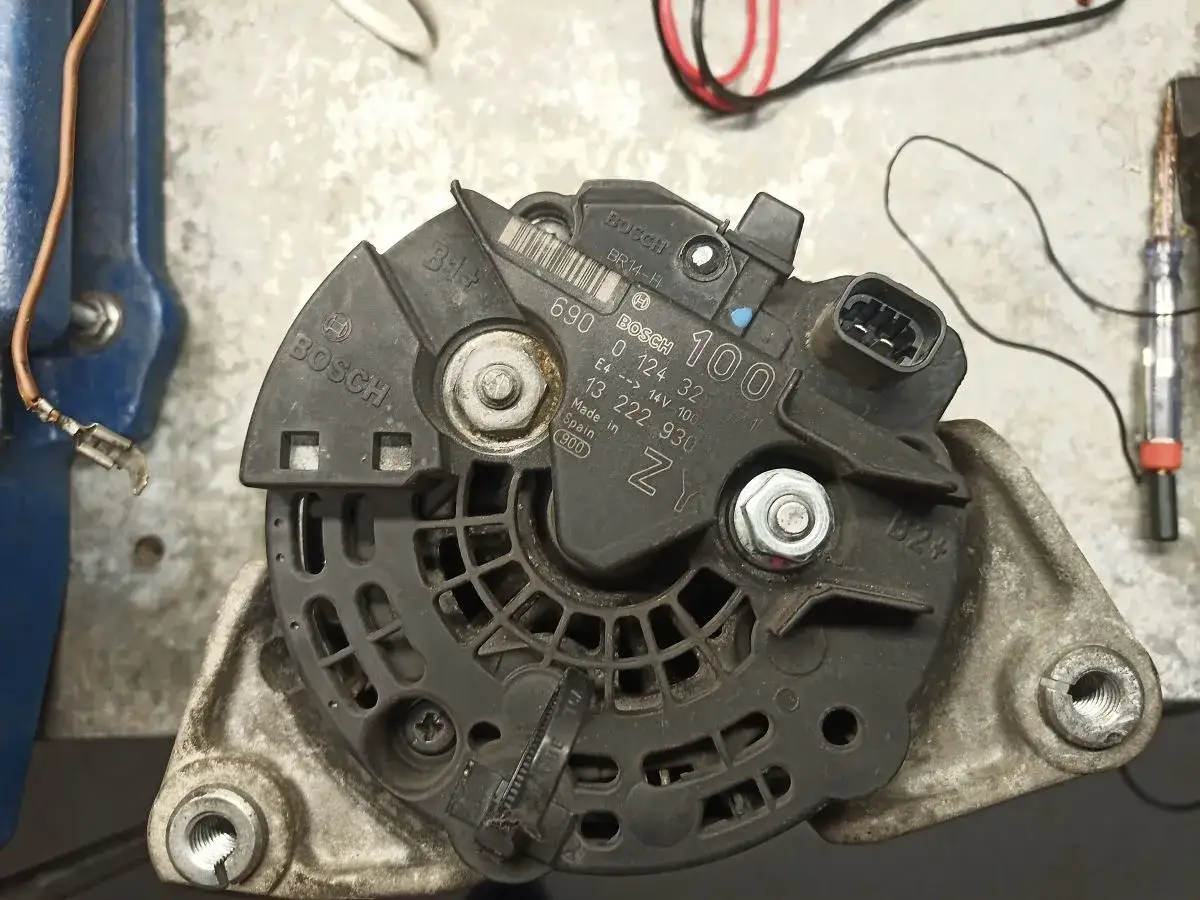

Najczęstsze błędy montażowe i jak ich skutecznie uniknąć

Podczas mojej pracy widziałem wiele błędów popełnianych przy podłączaniu alternatora. Większość z nich jest łatwa do uniknięcia, jeśli tylko wie się, na co zwrócić uwagę. Oto najczęstsze pułapki i moje rady, jak ich unikać:

• Zamiana przewodów B+ i D+: To chyba najbardziej katastrofalny błąd. Zawsze dokładnie sprawdzaj oznaczenia na zaciskach i na schemacie pojazdu. Przewód B+ jest zawsze gruby, D+ cienki.
• Słabe połączenia: Niedokręcone nakrętki, skorodowane końcówki przewodów lub brudne powierzchnie styku na masie. Zawsze czyść końcówki i zaciski, a następnie dokręcaj je z odpowiednią siłą. Możesz użyć smaru miedziowego, aby zapobiec korozji.
• Niewłaściwy naciąg paska: Zbyt luźny pasek będzie się ślizgał, powodując piski i niedoładowanie. Zbyt mocny pasek przyspieszy zużycie łożysk alternatora i pompy wody. Sprawdź instrukcję serwisową pojazdu, aby uzyskać informację o prawidłowym naciągu.
• Niezabezpieczone przewody: Luźno wiszące przewody mogą się przetrzeć, dotknąć gorących elementów silnika lub ruchomych części, co prowadzi do zwarć. Używaj opasek zaciskowych, aby solidnie przymocować przewody.
• Brak odłączenia akumulatora: Jak już wspomniałem, to podstawa bezpieczeństwa. Zawsze odłączaj ujemną klemę przed rozpoczęciem prac.

Muszę to podkreślić raz jeszcze: zamiana podłączenia zacisków B+ i D+ to błąd, który niemal natychmiast prowadzi do katastrofy. Regulator napięcia, a często także diody prostownicze w alternatorze, są niezwykle wrażliwe na niewłaściwe napięcie i polaryzację. Taka pomyłka zazwyczaj skutkuje natychmiastowym uszkodzeniem tych komponentów, co oznacza konieczność wymiany lub kosztownej naprawy alternatora. Zawsze upewnij się, że gruby przewód idzie do B+, a cienki do D+!

Problem słabych połączeń, wynikających z niedokręconych nakrętek lub skorodowanych końcówek, jest cichym zabójcą układu ładowania. Wysoka rezystancja w miejscu słabego styku powoduje spadek napięcia, co oznacza, że akumulator nie jest prawidłowo ładowany. Co gorsza, słabe połączenie generuje ciepło, co może prowadzić do przegrzewania się przewodu, topienia izolacji, a w skrajnych przypadkach nawet do zwarcia i pożaru. Zawsze dbaj o czyste i solidne styki.

Niewłaściwy naciąg paska to kolejny częsty błąd. Zbyt luźny pasek będzie się ślizgał po kole pasowym alternatora, co objawia się charakterystycznymi piskami, szczególnie przy zwiększaniu obrotów lub włączaniu odbiorników prądu. Skutkuje to oczywiście niedostatecznym ładowaniem akumulatora. Z drugiej strony, zbyt mocno naciągnięty pasek to prosta droga do przyspieszonego zużycia łożysk alternatora, a także innych elementów osprzętu, takich jak pompa wody czy napinacze. Zawsze staraj się osiągnąć optymalny naciąg, zgodny z zaleceniami producenta pojazdu.

Przypadki specjalne: nietypowe alternatory i ich podłączenie

Chociaż większość alternatorów ma podobne zasady podłączenia, istnieją pewne wyjątki, które wymagają specjalnego podejścia. Warto być świadomym tych różnic, aby uniknąć problemów, zwłaszcza przy pracy ze starszymi lub bardzo nowoczesnymi pojazdami.

W starszych pojazdach, zwłaszcza tych z lat 70. i 80., można jeszcze spotkać alternatory z zewnętrznym regulatorem napięcia. W przeciwieństwie do współczesnych modeli, gdzie regulator jest wbudowany w alternator, tutaj jest to osobny element. Podłączenie takiego alternatora jest bardziej skomplikowane i wymaga dodatkowych połączeń między alternatorem a regulatorem (np. zacisk DF - Dynamic Field). Zawsze należy wtedy kierować się szczegółowym schematem elektrycznym dla danego modelu pojazdu, ponieważ pomyłki są bardzo łatwe.

Z kolei w nowoczesnych pojazdach, szczególnie tych wyposażonych w zaawansowane systemy zarządzania energią, alternator może być sterowany przez komputer silnika (ECU). Odbywa się to za pomocą sygnałów cyfrowych, takich jak protokoły LIN lub CAN. W takich systemach ECU monitoruje zapotrzebowanie na energię i odpowiednio reguluje pracę alternatora, aby zoptymalizować zużycie paliwa i emisję spalin. Wymiana takiego alternatora często wymaga adaptacji komputerowej (programowania) za pomocą specjalistycznego sprzętu diagnostycznego, aby nowy alternator został prawidłowo rozpoznany i zintegrowany z systemem pojazdu. Bez tego może nie działać prawidłowo lub generować błędy.
