Alternator w Ursusie C-330: Montaż, podłączenie, poradnik krok po kroku

Wymiana prądnicy na alternator w Ursusie C-330 to popularne rozwiązanie problemów z ładowaniem, które znacząco poprawia niezawodność i funkcjonalność ciągnika. Ten artykuł dostarczy Ci kompleksowy przewodnik, krok po kroku, jak przeprowadzić tę modyfikację, od wyboru odpowiedniego alternatora po szczegółowe instrukcje montażu mechanicznego i podłączenia elektrycznego, aby Twój "Ciapek" zawsze miał pełny akumulator.

Zyskaj niezawodne ładowanie: Dlaczego warto wymienić prądnicę na alternator?

Fabryczna prądnica w Ursusie C-330, choć przez lata służyła wielu rolnikom, jest konstrukcją przestarzałą, która w dzisiejszych realiach często generuje problemy z ładowaniem. Jej główną bolączką jest słaba wydajność, zwłaszcza na niskich obrotach silnika, co prowadzi do niedoładowania akumulatora i kłopotów z rozruchem. Wymiana na alternator to moim zdaniem jedna z najbardziej opłacalnych modernizacji, jaką można przeprowadzić w tym ciągniku. Zapewnia ona nie tylko spokój ducha i pewność rozruchu, ale także otwiera drogę do podłączenia dodatkowego osprzętu.

Kluczowe zalety tej modyfikacji to:

• Skuteczne ładowanie na niskich obrotach: Alternator zaczyna efektywnie ładować akumulator już na biegu jałowym.
• Większa wydajność prądowa: Znacznie wyższy prąd ładowania pozwala na zasilanie dodatkowych urządzeń.
• Większa niezawodność i trwałość: Alternatory to nowocześniejsze i mniej awaryjne konstrukcje.
• Wbudowany regulator napięcia: Upraszcza instalację i eliminuje awaryjny zewnętrzny regulator.

Problem z ładowaniem na wolnych obrotach: Zmora każdego właściciela "Ciapka"

Jednym z najbardziej frustrujących problemów, z jakimi borykają się właściciele Ursusów C-330 wyposażonych w oryginalną prądnicę, jest niewystarczające ładowanie akumulatora na niskich obrotach silnika. Wielokrotnie sam doświadczyłem sytuacji, gdy po dłuższej pracy na biegu jałowym lub z minimalnym obciążeniem, akumulator okazywał się niedoładowany. Prądnica, ze względu na swoją konstrukcję, potrzebuje znacznie wyższych obrotów, aby osiągnąć pełną wydajność ładowania. Alternator natomiast, dzięki wbudowanemu układowi prostowniczemu i regulatorowi, zapewnia efektywne ładowanie już od najniższych obrotów, co jest kluczowe podczas manewrowania czy pracy z WOM-em.

Większa moc i niezawodność: Jak alternator odmieni pracę z dodatkowym oświetleniem i osprzętem

Oryginalna prądnica w C-330 oferuje zazwyczaj prąd ładowania rzędu 20A, co jest wartością bardzo skromną w dzisiejszych czasach. Alternatory samochodowe, które adaptujemy, mają znacznie wyższą wydajność prądową często 45A, 55A, a nawet 72A. Ta różnica to prawdziwa przepaść! Dzięki temu możemy bez obaw podłączyć dodatkowe oświetlenie robocze LED, radio, ładowarkę do telefonu, a nawet niewielkie narzędzia elektryczne. To znacząco zwiększa komfort i funkcjonalność pracy, zwłaszcza po zmroku lub w trudnych warunkach pogodowych. Nie muszę już martwić się o to, czy akumulator wytrzyma dodatkowe obciążenie.

Prostsza konstrukcja, mniej awarii: Pożegnaj zewnętrzny regulator napięcia

Kolejną zaletą alternatora jest jego zintegrowana konstrukcja. Nowoczesne alternatory mają wbudowany regulator napięcia, co eliminuje potrzebę stosowania zewnętrznego, często awaryjnego regulatora mechanicznego, który był standardem w starszych ciągnikach. Pamiętam, ile razy musiałem regulować lub wymieniać ten element. Z alternatorem problem ten znika. To nie tylko upraszcza instalację elektryczną, ale przede wszystkim znacząco zwiększa niezawodność całego systemu ładowania. Mniej elementów to mniej potencjalnych punktów awarii.

Wybór idealnego alternatora: Jaki model samochodowy pasuje do Ursusa C-330?

Wybór odpowiedniego alternatora to pierwszy i kluczowy krok w całym procesie. Na rynku wtórnym dostępnych jest wiele modeli samochodowych, które z powodzeniem można zaadaptować do Ursusa C-330. Ważne, aby wybrać taki, który będzie miał odpowiednią moc i będzie stosunkowo łatwy w montażu. Pamiętaj, że każdy alternator wymagać będzie pewnych modyfikacji, ale niektóre są bardziej "przyjazne" niż inne.

Klasyk gatunku: Alternator z Fiata 126p ("Malucha") czy jego moc jest wystarczająca?

Alternator z Fiata 126p, popularnie nazywany "maluchowskim", to absolutny klasyk i najczęściej wybierana opcja. Jego moc, wynosząca około 34A, jest w zupełności wystarczająca do podstawowych zastosowań w C-330, czyli do ładowania akumulatora i zasilania standardowego oświetlenia. Jego ogromnymi zaletami są małe gabaryty, które ułatwiają montaż w ciasnej komorze silnika Ursusa, oraz bardzo łatwa dostępność i niska cena na rynku wtórnym. Jeśli nie planujesz podłączać wielu dodatkowych odbiorników, to jest to moim zdaniem najbardziej ekonomiczne i najmniej problematyczne rozwiązanie.

Złoty środek: Alternator z Poloneza lub Fiata 125p więcej mocy, wciąż prosty montaż

Jeśli potrzebujesz nieco więcej mocy, na przykład do zasilania dodatkowego oświetlenia roboczego lub radia, alternatory z Poloneza lub Fiata 125p stanowią doskonałą alternatywę. Oferują one zazwyczaj moc w zakresie 44A - 55A, co jest znaczącym skokiem w porównaniu do "malucha". Ich montaż jest wciąż stosunkowo prosty, choć mogą być nieco większe gabarytowo. To moim zdaniem złoty środek pomiędzy prostotą montażu a zwiększoną wydajnością, który zadowoli większość użytkowników.

Solidne i dostępne: Alternatory z Żuka, Nysy oraz Tico/Matiza

Alternatory pochodzące z Żuka i Nysy to kolejne solidne opcje, które są często dostępne i cechują się dobrą trwałością. Ich moc jest zbliżona do alternatorów z Poloneza. Z kolei alternatory z Daewoo Matiza lub Tico są cenione za swoje kompaktowe rozmiary i zdolność do efektywnego ładowania już przy bardzo niskich obrotach silnika, co jest dużą zaletą w ciągniku. Często pasują z niewielkimi modyfikacjami mocowania, co czyni je atrakcyjnym wyborem.

Dla wymagających: Czy warto adaptować wydajniejszy alternator z VW Golfa?

Dla najbardziej wymagających użytkowników, którzy potrzebują naprawdę dużej mocy (np. do zasilania wielu lamp LED, mocnego nagłośnienia czy innych urządzeń), alternatory z Volkswagena Golfa II lub Golfa III (często Bosch) są doskonałym wyborem. Są one niezwykle trwałe i wydajne, oferując zazwyczaj 65A lub więcej. Muszę jednak zaznaczyć, że ich montaż może wiązać się z większymi modyfikacjami mocowania ze względu na ich gabaryty i specyficzne punkty montażowe. Jeśli jesteś gotów na nieco więcej pracy, z pewnością się odwdzięczą niezawodnością.

Montaż alternatora w Ursusie C-330: Szczegółowy przewodnik krok po kroku

Montaż mechaniczny alternatora to etap, który wymaga precyzji i często pewnych umiejętności ślusarskich. Nie ma jednego uniwersalnego sposobu, ponieważ każdy alternator ma nieco inne wymiary i punkty mocowania. Kluczem jest cierpliwość i staranne dopasowanie, aby zapewnić stabilność i prawidłową osiowość paska klinowego. Poniżej przedstawiam kroki, które moim zdaniem są kluczowe.

Przygotowanie to podstawa: Demontaż starej prądnicy i regulatora napięcia

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowego zwarcia. To podstawowa zasada bezpieczeństwa.
2. Odkręć pasek klinowy: Poluzuj napinacz i zdejmij pasek klinowy z koła prądnicy.
3. Odłącz przewody elektryczne: Ostrożnie odłącz wszystkie przewody od prądnicy, zwracając uwagę na ich oznaczenia (możesz zrobić zdjęcia, aby później wiedzieć, co z czym połączyć).
4. Zdemontuj prądnicę: Odkręć śruby mocujące prądnicę do bloku silnika i zdejmij ją.
5. Zdemontuj zewnętrzny regulator napięcia: Stary, zewnętrzny regulator napięcia, który znajdował się zazwyczaj na ścianie grodziowej lub w innym miejscu, staje się zbędny. Odłącz od niego wszystkie przewody i zdemontuj go. Przewody te będziemy później odpowiednio zagospodarować.

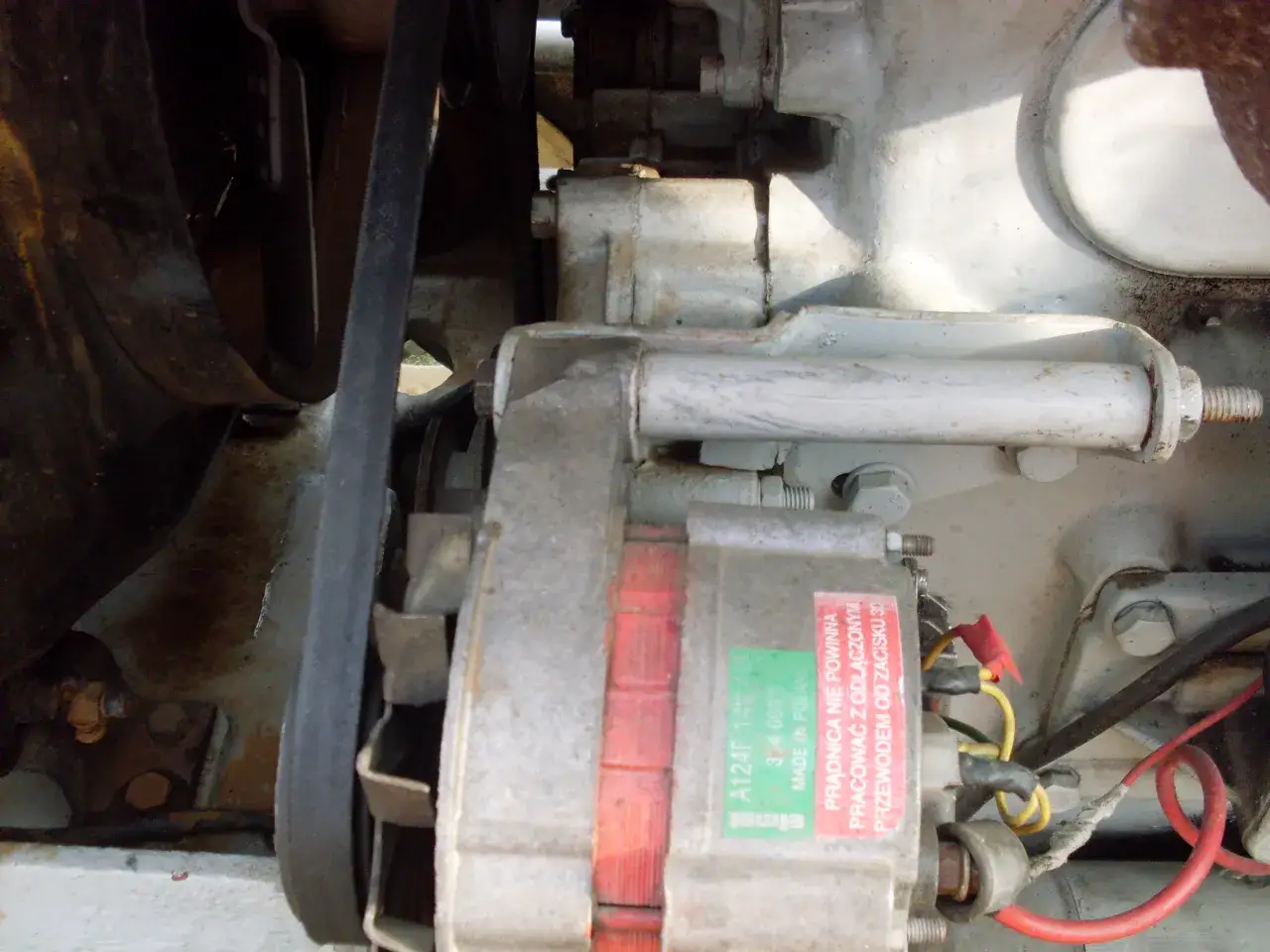

Kluczowa modyfikacja: Jak dorobić lub dopasować mocowanie alternatora (łapę)?

To jest zazwyczaj najtrudniejszy etap. Oryginalne mocowanie prądnicy prawie nigdy nie pasuje idealnie do alternatora samochodowego. Będziesz musiał dorobić nową "łapę" lub adapter. Najczęściej wykonuje się to z grubych płaskowników stalowych (np. 5-8 mm grubości), które należy odpowiednio dociąć, nawiercić i zespawać. Moim zdaniem, warto poświęcić czas na precyzyjne dopasowanie, aby alternator był stabilnie zamocowany i nie drgał. Czasami wystarczy wykorzystać jeden z oryginalnych punktów mocowania i do niego dorobić przedłużenie lub drugi punkt. Pamiętaj o zachowaniu miejsca na regulację naciągu paska.

Przekładka koła pasowego: Jak zapewnić idealną osiowość paska klinowego?

1. Zdejmij koło pasowe z prądnicy: Odkręć nakrętkę i zdejmij koło pasowe z wałka prądnicy. Może być potrzebny ściągacz.
2. Dopasuj koło pasowe do alternatora: Sprawdź, czy otwór w oryginalnym kole pasowym C-330 pasuje na oś wirnika alternatora. W wielu przypadkach otwór jest za mały i wymaga rozwiercenia do odpowiedniej średnicy (np. z 15 mm na 17 mm lub 19 mm). Pamiętaj, aby rozwiercać precyzyjnie, najlepiej na tokarce, aby koło było idealnie wyważone.
3. Zamontuj koło pasowe na alternatorze: Nałóż koło pasowe na oś alternatora i dokręć mocno nakrętkę.
4. Sprawdź osiowość: Po wstępnym zamocowaniu alternatora, przed ostatecznym dokręceniem, kluczowe jest sprawdzenie osiowości paska klinowego. Koło pasowe alternatora musi znajdować się w idealnej linii z kołem pasowym wału korbowego. Wszelkie odchylenia spowodują szybkie zużycie paska i jego piszczenie. Możesz to sprawdzić za pomocą długiej linijki lub sznurka. Czasami konieczne jest podłożenie podkładek dystansowych pod koło pasowe lub pod mocowanie alternatora.

Dobór i regulacja paska klinowego: Jak uzyskać prawidłowy naciąg?

Po zamontowaniu alternatora i koła pasowego, może okazać się, że oryginalny pasek klinowy jest za krótki lub za długi. Będziesz musiał dobrać nowy pasek o odpowiedniej długości. Przymierz kilka pasków, aby znaleźć ten, który pozwoli na swobodną regulację naciągu. Prawidłowy naciąg paska jest niezwykle ważny pasek nie może być ani za luźny, ani za ciasny. Zbyt luźny będzie piszczał i ślizgał się, nie przekazując odpowiedniej mocy. Zbyt ciasny będzie nadmiernie obciążał łożyska alternatora i pompy wody. Prawidłowy naciąg to ugięcie paska o około 1 cm pod naciskiem palca w połowie jego długości.

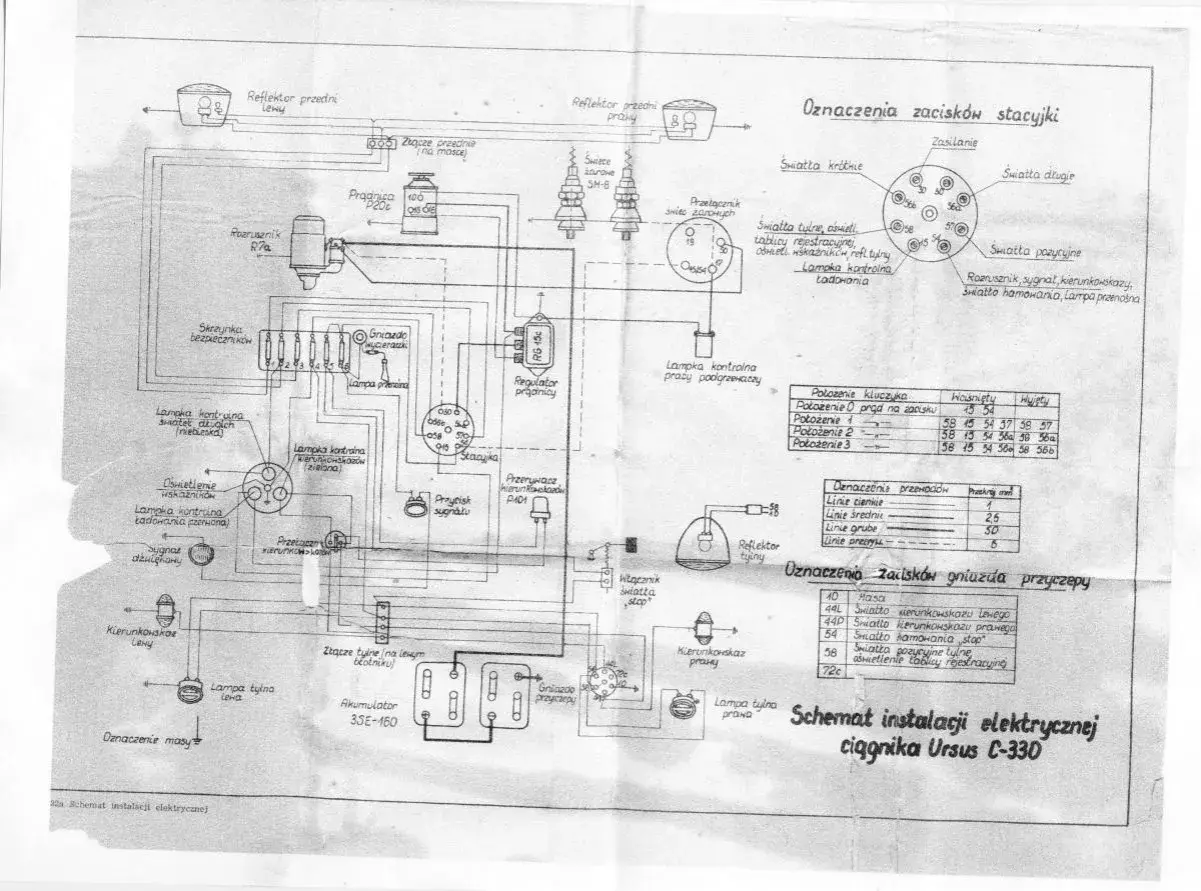

Schemat i instrukcje: Jak prawidłowo podłączyć alternator w Ursusie C-330?

Podłączenie elektryczne to moim zdaniem najważniejszy etap. Błędy w tym miejscu mogą prowadzić do uszkodzenia alternatora, akumulatora, a nawet pożaru. Nowoczesne alternatory mają wbudowany regulator napięcia, co upraszcza sprawę, ale wymaga zmiany myślenia w porównaniu do starej prądnicy. Zawsze upewnij się, że akumulator jest odłączony przed rozpoczęciem prac elektrycznych.

Uwaga na bieguny! Jak prawidłowo zmienić masę ciągnika z plusa na minus?

1. Sprawdź biegunowość: Starsze modele Ursusa C-330 miały fabrycznie "plus" na masie (dodatni biegun akumulatora połączony z korpusem ciągnika). Nowoczesne alternatory wymagają "minusa" na masie (ujemny biegun akumulatora połączony z korpusem).
2. Przepnij klemy akumulatora: Jeśli Twój ciągnik ma plus na masie, musisz to zmienić. Odłącz obie klemy od akumulatora. Następnie podłącz ujemną klemę akumulatora do masy ciągnika (np. do ramy lub silnika), a dodatnią klemę do przewodu idącego do rozrusznika.
3. Sprawdź pozostałe odbiorniki: Upewnij się, że wszystkie inne odbiorniki prądu w ciągniku (np. światła, rozrusznik) są przystosowane do pracy z minusem na masie. W większości przypadków nie będzie to problemem, ale warto to zweryfikować.

Podłączenie głównego zasilania: Gdzie wpiąć gruby przewód B+?

Zacisk B+ (często oznaczony jako gruba śruba M6 lub M8) to główne wyjście prądowe alternatora. Należy go podłączyć grubym przewodem (o przekroju co najmniej 6 mm², a najlepiej 10 mm²) bezpośrednio do zacisku prądowego na rozruszniku. Jest to miejsce, gdzie przychodzi gruby przewód z plusa akumulatora. To połączenie zapewnia bezpośrednie przekazywanie prądu ładowania do akumulatora. Pamiętaj o solidnym i czystym połączeniu, aby uniknąć strat napięcia.

Wzbudzenie i kontrolka ładowania: Jak poprawnie podłączyć zacisk D+?

Zacisk D+ (zazwyczaj mniejszy konektor) służy do wzbudzenia alternatora oraz do podłączenia kontrolki ładowania na desce rozdzielczej. Jest to niezwykle ważny element. Przewód z zacisku D+ należy połączyć z przewodem, który wcześniej szedł do kontrolki ładowania. Kontrolka ta, świecąc się po włączeniu zapłonu i gasnąc po uruchomieniu silnika, informuje o prawidłowym działaniu układu ładowania. Co więcej, obecność kontrolki (czyli małego obciążenia) jest niezbędna do wzbudzenia alternatora i rozpoczęcia procesu ładowania. Bez tego połączenia alternator może nie zacząć ładować.

Co zrobić z pozostałymi przewodami po starym regulatorze napięcia?

Po zdemontowaniu starego, zewnętrznego regulatora napięcia, zostaną Ci przewody, które były do niego podłączone. Moja rada jest prosta: dokładnie je zaizoluj, aby uniknąć przypadkowych zwarć. Jeśli masz pewność co do ich przeznaczenia, możesz je również usunąć, aby uprościć instalację. Zazwyczaj jeden z nich to przewód do kontrolki ładowania (który wykorzystasz do D+), a reszta to zasilanie prądnicy, które staje się zbędne.

Test i diagnostyka: Upewnij się, że alternator działa bez zarzutu

Po zakończeniu montażu mechanicznego i podłączenia elektrycznego, nadszedł czas na testy. To kluczowy moment, aby upewnić się, że wszystko działa prawidłowo i że Twój "Ciapek" będzie miał niezawodne ładowanie. Zawsze wykonuję te kroki, aby mieć pewność, że moja praca została wykonana poprawnie.

Pomiar napięcia ładowania miernikiem: Jakie wartości są prawidłowe?

Aby sprawdzić, czy alternator prawidłowo ładuje, potrzebujesz multimetru. Ustaw go na pomiar napięcia stałego (DCV). Następnie:

1. Podłącz multimetr do klem akumulatora (czerwony przewód do plusa, czarny do minusa).
2. Uruchom silnik ciągnika.
3. Obserwuj odczyt na multimetrze.

Prawidłowe wartości napięcia ładowania to:

• Po uruchomieniu silnika, na biegu jałowym, napięcie na klemach akumulatora powinno wynosić między 14,0V a 14,4V.
• Po włączeniu świateł (lub innych odbiorników prądu), napięcie nie powinno spaść poniżej 13,5V-13,8V.

Jeśli wartości są poza tym zakresem, oznacza to problem z alternatorem lub jego podłączeniem.

Kontrolka ładowania nie gaśnie lub nie świeci? Diagnostyka typowych problemów

Kontrolka ładowania to Twój pierwszy wskaźnik problemów:

• Kontrolka nie gaśnie po uruchomieniu silnika: To sygnał, że alternator nie ładuje. Sprawdź połączenie D+, czy jest prawidłowo podłączone do kontrolki. Może to być również uszkodzony alternator (np. diody prostownicze, regulator napięcia).
• Kontrolka w ogóle się nie świeci po włączeniu zapłonu: Sprawdź żarówkę kontrolki (czy nie jest przepalona), a także połączenie D+ z kontrolką. Bez tego połączenia alternator może się nie wzbudzić.

Przeczytaj również: Ursus C-360: Alternator z auta? Zwiększ moc i ładuj bez problemu!

Piszczący pasek lub gorący alternator: Jak unikać podstawowych błędów montażowych?

Dwa częste problemy po montażu to piszczący pasek i nadmiernie nagrzewający się alternator:

• Piszczący pasek: Najczęściej świadczy o nieprawidłowym naciągu (za luźny) lub złej osiowości kół pasowych. Sprawdź naciąg paska i upewnij się, że koła pasowe są w jednej linii. Czasami pasek jest po prostu stary i zużyty.
• Gorący alternator: Alternator, który jest nadmiernie gorący, może wskazywać na przeciążenie (zbyt wiele odbiorników prądu) lub wewnętrzne uszkodzenie (np. zwarte uzwojenia, uszkodzone diody). Jeśli pasek jest zbyt ciasny, również może to powodować nadmierne obciążenie i grzanie się łożysk. Warto to sprawdzić i w razie potrzeby skonsultować się z elektrykiem samochodowym.
