Napięcie ładowania alternatora: Jak zmierzyć i co oznaczają wyniki?

Ten artykuł szczegółowo wyjaśni, jakie napięcie ładowania alternatora jest prawidłowe dla Twojego samochodu, dlaczego te wartości są tak istotne oraz jak samodzielnie zdiagnozować potencjalne problemy. Dowiesz się, jak krok po kroku zmierzyć napięcie i co oznaczają uzyskane wyniki. Z mojego doświadczenia wynika, że zrozumienie tych podstaw to klucz do uniknięcia wielu drogich napraw i zapewnienia długiego życia akumulatorowi.

Zrozum rolę alternatora w samochodzie to więcej niż tylko ładowanie akumulatora

Alternator to serce układu elektrycznego Twojego samochodu, gdy silnik pracuje. Wielu kierowców myśli o nim wyłącznie w kontekście ładowania akumulatora, ale to tylko część jego zadań. W rzeczywistości, alternator generuje prąd niezbędny do zasilania wszystkich systemów elektrycznych pojazdu od świateł, przez radio, klimatyzację, po zaawansowaną elektronikę pokładową. Akumulator, choć kluczowy do rozruchu, pełni rolę bufora i magazynu energii, który jest uzupełniany właśnie przez alternator. Prawidłowe działanie alternatora jest więc absolutnie fundamentalne dla ogólnej sprawności i niezawodności auta. Bez niego, samochód po prostu przestanie działać, gdy tylko wyczerpie się zapas energii w akumulatorze.

Skutki zbyt niskiego i zbyt wysokiego napięcia: od problemów z odpalaniem po kosztowne awarie

Nieprawidłowe napięcie ładowania alternatora to problem, którego nie wolno lekceważyć. Zarówno zbyt niskie, jak i zbyt wysokie wartości mogą prowadzić do poważnych i kosztownych konsekwencji. Jako Alan Kozak, widziałem wiele przypadków, gdzie zaniedbanie tego aspektu kończyło się wizytą w serwisie.

• Skutki zbyt niskiego napięcia ładowania (poniżej 13,6 V 13,8 V):
  • Niedoładowanie akumulatora: Akumulator nigdy nie jest w pełni naładowany, co skraca jego żywotność.
  • Problemy z rozruchem: Zwłaszcza w niskich temperaturach, niedoładowany akumulator może nie mieć wystarczającej mocy do uruchomienia silnika.
  • Słabe działanie elektroniki: Światła mogą świecić słabiej, radio może przerywać, a inne systemy elektroniczne mogą działać niestabilnie lub wcale.
  • Szybkie zużycie akumulatora: Ciągłe niedoładowanie prowadzi do zasiarczenia płyt, co nieodwracalnie uszkadza akumulator.
  • Możliwe przyczyny: Zużycie szczotek i pierścieni ślizgowych w alternatorze, uszkodzenie diod w mostku prostowniczym, zużycie lub pęknięcie paska wielorowkowego, słabe połączenia na klemach akumulatora.
• Skutki zbyt wysokiego napięcia ładowania (powyżej 14,6 V):
  • Przeładowywanie akumulatora: Jest to zjawisko niezwykle niebezpieczne.
  • "Gazowanie" elektrolitu i jego wygotowanie: Zbyt wysokie napięcie powoduje intensywne wydzielanie gazów (wodoru i tlenu) z elektrolitu, co prowadzi do jego ubytków i może być niebezpieczne.
  • Trwałe uszkodzenie akumulatora: Przeładowanie drastycznie skraca żywotność akumulatora, prowadząc do jego nieodwracalnego zniszczenia.
  • Uszkodzenie elektroniki w pojeździe: Wysokie napięcie może spalić delikatne układy elektroniczne, takie jak radio, moduły sterujące czy nawet sterownik silnika, co generuje ogromne koszty napraw.
  • Najczęstsza przyczyna: Uszkodzenie regulatora napięcia, który przestaje kontrolować prąd wytwarzany przez alternator.

Jak widać, utrzymanie prawidłowego zakresu napięcia ładowania to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa i ekonomii.

Idealne napięcie ładowania: konkretne liczby, które musisz znać

Aby prawidłowo ocenić pracę alternatora i kondycję akumulatora, musisz znać konkretne wartości napięcia. Pamiętaj, że te liczby są Twoim punktem odniesienia do diagnozy. Zawsze powtarzam, że precyzja w pomiarach to podstawa.

Napięcie spoczynkowe: pierwszy sygnał o kondycji akumulatora

Napięcie spoczynkowe to nic innego jak napięcie akumulatora mierzone na wyłączonym silniku, po co najmniej kilku godzinach od ostatniej pracy pojazdu (najlepiej rano, po nocy). Jest to niezwykle ważny wskaźnik ogólnej kondycji akumulatora. Prawidłowo naładowany akumulator, w dobrym stanie technicznym, powinien mieć napięcie w zakresie około 12,4 V - 12,6 V. Jeśli miernik pokazuje znacznie niższe wartości (np. poniżej 12,0 V), oznacza to, że akumulator jest niedoładowany lub po prostu zużyty i wymaga wymiany. To pierwszy, podstawowy test, który każdy może wykonać.

Wartości wzorcowe bez obciążenia: ile powinno być zaraz po odpaleniu silnika?

Po uruchomieniu silnika, alternator zaczyna pracować. W tym momencie, bez włączania dodatkowych odbiorników prądu (takich jak światła, radio, klimatyzacja), napięcie na klemach akumulatora powinno wzrosnąć. W typowym samochodzie osobowym prawidłowy zakres to około 14,0 V - 14,4 V. Jeśli uzyskasz wartość niższą niż 13,8 V, jest to sygnał, że alternator nie ładuje z pełną wydajnością, nawet bez dodatkowego obciążenia. Może to wskazywać na początkowe problemy z alternatorem lub regulatorem napięcia.

Test pod obciążeniem: kluczowy sprawdzian wydajności alternatora

Test pod obciążeniem to moim zdaniem najważniejszy sprawdzian wydajności alternatora. Pokazuje on, jak alternator radzi sobie z zasilaniem wszystkich systemów, gdy są one aktywnie używane. Aby go wykonać, po uruchomieniu silnika i zmierzeniu napięcia bez obciążenia, należy włączyć jak najwięcej odbiorników prądu. Zazwyczaj zalecam włączenie:

• Świateł drogowych (długich)
• Ogrzewania szyby tylnej
• Nawiewu na maksimum (najwyższy bieg)
• Radia lub systemu multimedialnego
• Klimatyzacji (jeśli jest)

Podczas gdy wszystkie te elementy pracują, napięcie na klemach akumulatora może nieco spaść, co jest naturalne. Jednak nie powinno ono być niższe niż 13,6 V - 13,8 V. Jeśli napięcie spadnie poniżej tego progu, jest to wyraźny sygnał, że alternator lub regulator napięcia nie jest w stanie zapewnić wystarczającej mocy dla wszystkich systemów pojazdu. Taka sytuacja z pewnością doprowadzi do niedoładowania akumulatora i problemów z elektroniką.

Samodzielny pomiar napięcia ładowania: poradnik krok po kroku

Nie musisz być mechanikiem, aby samodzielnie zmierzyć napięcie ładowania. Wystarczy podstawowe narzędzie i kilka prostych kroków. Pamiętaj, że regularne sprawdzanie tego parametru może uchronić Cię przed niespodziewanymi awariami.

Niezbędne narzędzia: czego potrzebujesz do wykonania pomiaru?

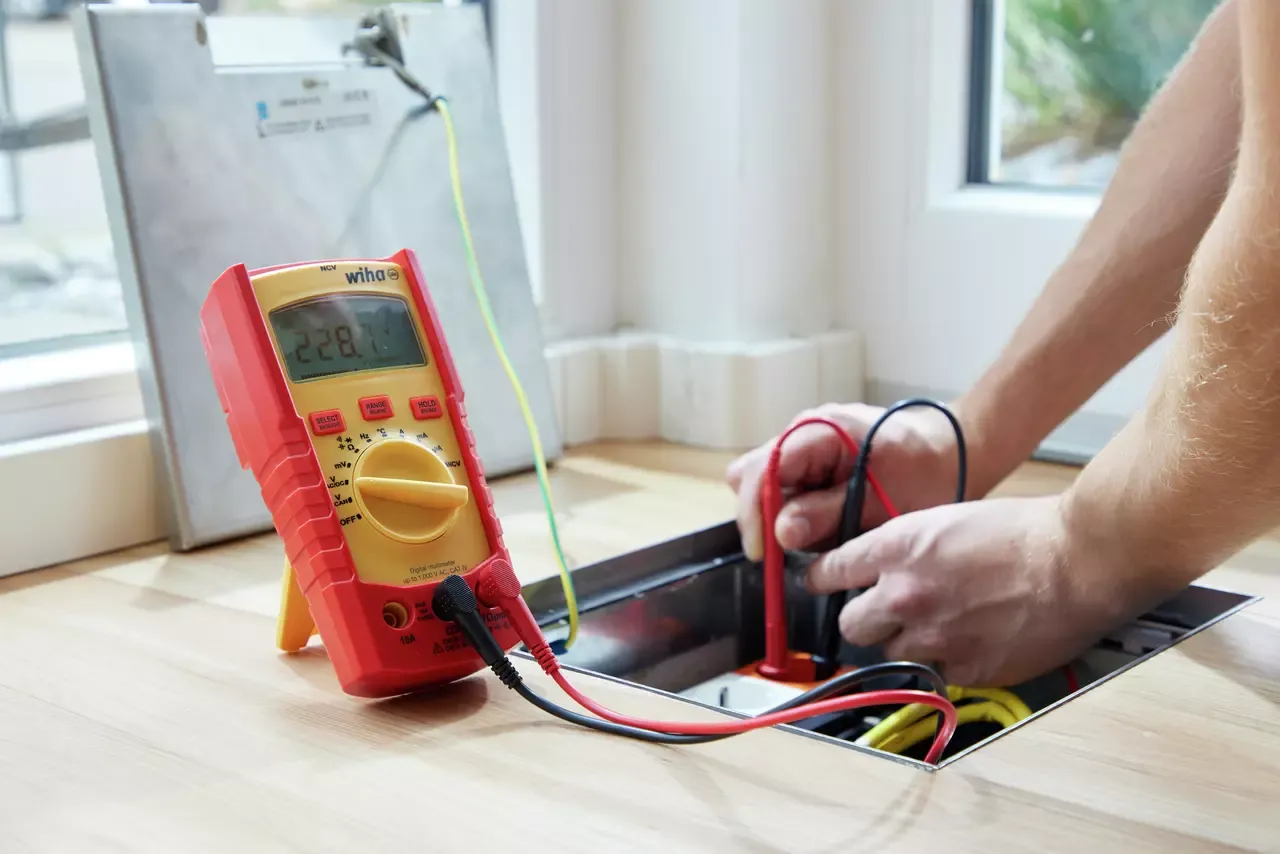

Do wykonania pomiaru napięcia ładowania potrzebujesz tylko jednego, ale kluczowego narzędzia: multimetru cyfrowego. Upewnij się, że jest on sprawny i ma naładowane baterie. Multimetr powinien posiadać funkcję pomiaru napięcia stałego (DCV) w zakresie co najmniej do 20 V. Oprócz multimetru, przyda się coś do zapisania wyników oraz ewentualnie rękawiczki ochronne.

Instrukcja pomiaru multimetrem: proste czynności, które każdy może wykonać

Wykonaj poniższe kroki, aby prawidłowo zmierzyć napięcie ładowania:

1. Przygotowanie multimetru: Ustaw multimetr na pomiar napięcia stałego (DCV), wybierając zakres 20 V (lub najbliższy wyższy, jeśli 20 V nie jest dostępne). Czerwony przewód podłącz do gniazda "VΩmA", a czarny do gniazda "COM".
2. Pomiar napięcia spoczynkowego (silnik wyłączony):
   • Upewnij się, że silnik jest wyłączony, a samochód stał przez co najmniej kilka godzin (najlepiej po nocy).
   • Otwórz maskę i zlokalizuj akumulator.
   • Przytrzymaj czerwoną sondę multimetru na dodatnim biegunie akumulatora (+) i czarną sondę na ujemnym biegunie (-).
   • Odczytaj wynik na wyświetlaczu multimetru. Powinien mieścić się w zakresie 12,4 V - 12,6 V.
3. Pomiar napięcia ładowania bez obciążenia (silnik włączony):
   • Uruchom silnik samochodu. Upewnij się, że wszystkie dodatkowe odbiorniki prądu (światła, radio, klimatyzacja) są wyłączone.
   • Ponownie przyłóż sondy multimetru do klem akumulatora (czerwona do +, czarna do -).
   • Odczytaj wynik. Prawidłowa wartość to około 14,0 V - 14,4 V.
4. Pomiar napięcia ładowania pod obciążeniem (silnik włączony):
   • Nie wyłączając silnika, włącz jak najwięcej odbiorników prądu: światła drogowe, ogrzewanie szyby tylnej, nawiew na maksimum, radio, klimatyzację.
   • Ponownie zmierz napięcie na klemach akumulatora.
   • Odczytaj wynik. Napięcie nie powinno spaść poniżej 13,6 V - 13,8 V.
5. Zapisz wyniki: Zawsze zapisuj uzyskane wartości. Pomoże Ci to w monitorowaniu kondycji układu ładowania w dłuższej perspektywie.

Jak interpretować wyniki? Kiedy wartości powinny Cię zaniepokoić

Po wykonaniu pomiarów musisz wiedzieć, co oznaczają uzyskane liczby. Poniższa tabela pomoże Ci zinterpretować wyniki i podjąć decyzję, czy potrzebna jest interwencja.

Zakres napięcia	Interpretacja
Poniżej 12,0 V (silnik wyłączony)	Akumulator jest rozładowany lub uszkodzony. Wymaga ładowania lub wymiany.
12,4 V - 12,6 V (silnik wyłączony)	Prawidłowe napięcie spoczynkowe. Akumulator jest dobrze naładowany.
Poniżej 13,8 V (silnik włączony, bez obciążenia)	Zbyt niskie ładowanie. Alternator lub regulator napięcia nie działa prawidłowo.
14,0 V - 14,4 V (silnik włączony, bez obciążenia)	Prawidłowe napięcie ładowania. Alternator pracuje poprawnie.
Poniżej 13,6 V (silnik włączony, pod obciążeniem)	Zbyt niskie ładowanie pod obciążeniem. Alternator lub regulator napięcia nie radzi sobie z zapotrzebowaniem na prąd.
13,6 V - 14,5 V (silnik włączony, pod obciążeniem)	Prawidłowe napięcie ładowania pod obciążeniem. Układ działa wydajnie.
Powyżej 14,6 V (silnik włączony)	Zbyt wysokie ładowanie (przeładowywanie). Prawdopodobnie uszkodzony regulator napięcia. Bardzo niebezpieczne dla akumulatora i elektroniki!

Jeśli Twoje wyniki odbiegają od prawidłowych wartości, to sygnał, że coś jest nie tak i wymaga dalszej diagnostyki.

Wahania napięcia ładowania: co na nie wpływa?

Napięcie ładowania nie jest wartością stałą i niezmienną. Wpływa na nie kilka czynników, które warto zrozumieć, aby prawidłowo interpretować pomiary i nie wpadać w panikę przy niewielkich odchyleniach. Jako Alan Kozak, zawsze podkreślam, że kontekst jest kluczowy.

Wpływ temperatury na pracę alternatora i akumulatora

Temperatura otoczenia ma znaczący wpływ na pracę zarówno akumulatora, jak i alternatora. W niskich temperaturach akumulator ma mniejszą pojemność i trudniej przyjmuje ładunek, co może wymusić na alternatorze nieco wyższe napięcie ładowania, aby skutecznie go naładować. Z kolei w bardzo wysokich temperaturach, aby zapobiec przeładowaniu i "zagazowaniu" akumulatora, regulator napięcia może obniżyć napięcie ładowania. Dlatego też, niewielkie wahania napięcia w zależności od pory roku czy klimatu są całkowicie normalne i mieszczą się w granicach tolerancji.

Rola obciążenia instalacji elektrycznej: światła, klimatyzacja i inne "pożeracze" prądu

To jeden z najbardziej oczywistych czynników wpływających na napięcie ładowania. Im więcej odbiorników prądu jest włączonych w samochodzie (światła, radio, klimatyzacja, ogrzewanie siedzeń, ładowarki USB), tym większe jest zapotrzebowanie na energię. Alternator musi wtedy pracować intensywniej, aby sprostać temu zapotrzebowaniu. W efekcie, napięcie ładowania może nieznacznie spaść, co jest zjawiskiem naturalnym. Ważne jest jednak, aby ten spadek nie był zbyt duży i nie przekroczył minimalnego progu (13,6 V - 13,8 V), o czym wspominałem wcześniej. Jeśli tak się dzieje, oznacza to, że alternator nie jest wystarczająco wydajny lub ma problem z regulacją napięcia.

Obroty silnika a stabilność ładowania

Związek między obrotami silnika a stabilnością ładowania jest dość prosty. Alternator jest napędzany paskiem przez silnik. Przy bardzo niskich obrotach silnika (np. na biegu jałowym, tuż po uruchomieniu), alternator może nie osiągać swojej pełnej wydajności, co może skutkować nieco niższym napięciem ładowania. W miarę wzrostu obrotów silnika, alternator pracuje efektywniej, a napięcie ładowania stabilizuje się na optymalnym poziomie. W nowoczesnych samochodach, zwłaszcza tych z inteligentnymi systemami zarządzania energią, elektronika dba o to, aby ładowanie było efektywne nawet przy niskich obrotach, ale w starszych autach warto o tym pamiętać.

Problem z ładowaniem? Najczęstsze przyczyny i objawy awarii

Jeśli zauważasz, że coś jest nie tak z układem ładowania w Twoim samochodzie, ważne jest, aby szybko zdiagnozować problem. Ignorowanie sygnałów może prowadzić do poważniejszych uszkodzeń. Z mojego doświadczenia wynika, że większość problemów z ładowaniem ma swoje korzenie w kilku typowych usterkach.

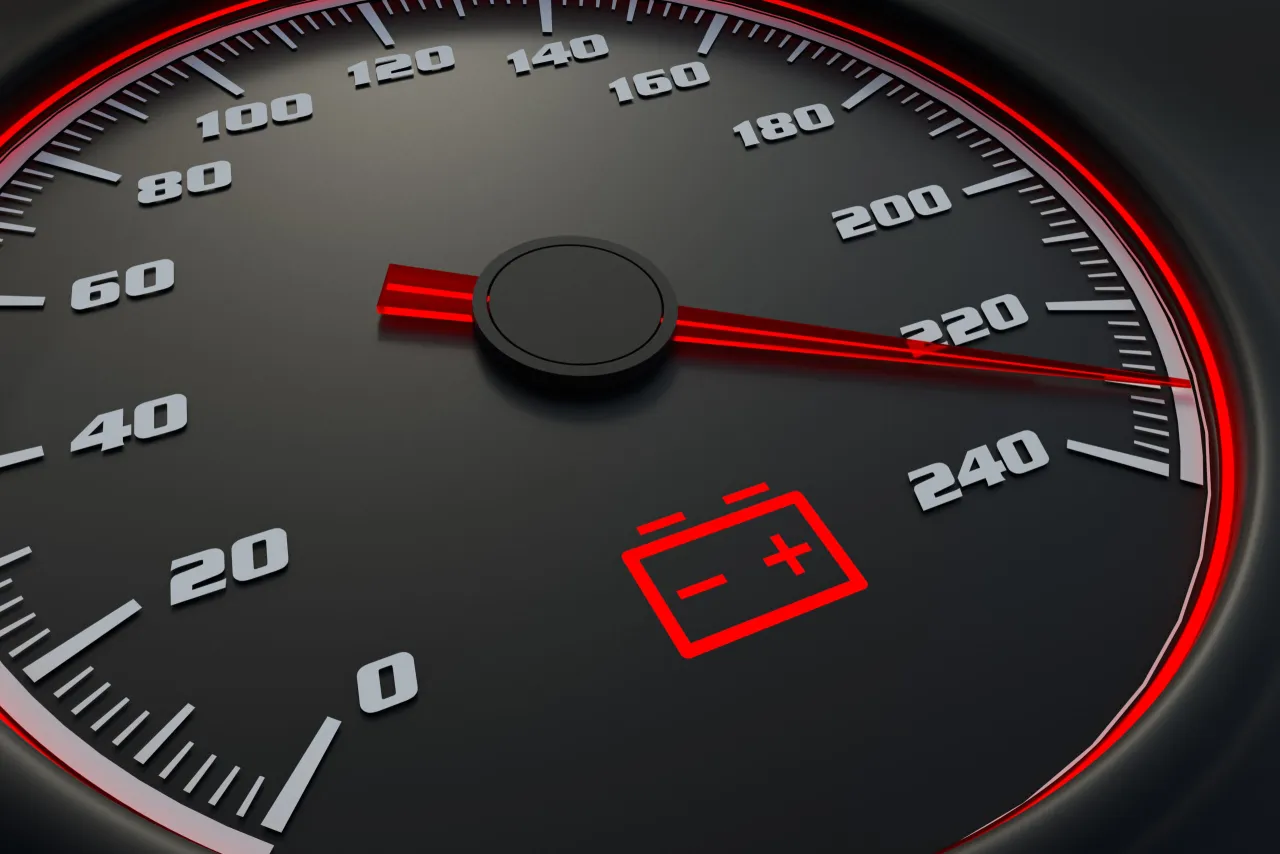

Kontrolka akumulatora na desce rozdzielczej: co dokładnie oznacza?

Najbardziej oczywistym i najczęściej spotykanym sygnałem problemów z ładowaniem jest zapalone światło kontrolne akumulatora na desce rozdzielczej. Ta czerwona ikonka, przypominająca symbol baterii, powinna zapalić się na chwilę po włączeniu zapłonu i zgasnąć zaraz po uruchomieniu silnika. Jeśli pozostaje zapalona podczas jazdy lub zapala się w trakcie, jest to jednoznaczny sygnał, że alternator nie ładuje akumulatora prawidłowo. Może to oznaczać zarówno zbyt niskie, jak i zbyt wysokie napięcie, choć najczęściej wskazuje na brak ładowania.

Symptomy wskazujące na uszkodzony alternator (zbyt niskie ładowanie)

Jeśli alternator nie dostarcza wystarczającego napięcia, możesz zaobserwować szereg objawów. Oto najczęstsze z nich:

• Zapalone światło kontrolne akumulatora na desce rozdzielczej podczas jazdy.
• Problemy z rozruchem silnika, zwłaszcza po dłuższym postoju lub w niskich temperaturach.
• Słabe oświetlenie światła mijania i drogowe świecą słabiej niż zwykle, mogą migotać.
• Niestabilna praca elektroniki radio przerywa, nawigacja się resetuje, szyby elektryczne wolniej się podnoszą.
• Rozładowany akumulator po kilku dniach postoju akumulator jest całkowicie rozładowany.
• Dziwne dźwięki spod maski piski lub szumy mogą wskazywać na zużyty pasek wielorowkowy lub łożyska alternatora.
• Możliwe przyczyny: Zużycie szczotek i pierścieni ślizgowych w alternatorze, uszkodzenie diod w mostku prostowniczym, zużycie lub pęknięcie paska wielorowkowego napędzającego alternator.

Objawy uszkodzonego regulatora napięcia (zbyt wysokie ładowanie)

Uszkodzony regulator napięcia jest równie niebezpieczny, ponieważ prowadzi do przeładowywania akumulatora i instalacji. Oto sygnały, które powinny Cię zaniepokoić:

• Zapalone światło kontrolne akumulatora (choć rzadziej niż przy zbyt niskim ładowaniu, ale możliwe).
• Szybkie zużycie płynu w akumulatorze akumulator "gazuje", a poziom elektrolitu szybko spada (w przypadku akumulatorów obsługowych).
• Dziwny zapach spod maski zapach siarki lub zgniłych jaj pochodzący z akumulatora.
• Wybrzuszenie obudowy akumulatora w skrajnych przypadkach przeładowany akumulator może puchnąć.
• Przepalanie żarówek częste przepalanie żarówek w samochodzie.
• Uszkodzenia elektroniki awarie radia, nawigacji, modułów sterujących.
• Możliwa przyczyna: Awaria regulatora napięcia, który przestaje kontrolować napięcie wyjściowe alternatora.

Inne potencjalne usterki: pasek, przewody, połączenia masowe

Oprócz samego alternatora i regulatora napięcia, istnieją inne elementy układu ładowania, które mogą ulec awarii:

• Zużyty lub pęknięty pasek wielorowkowy: Pasek napędza alternator. Jeśli jest zużyty, ślizga się, co skutkuje brakiem ładowania. Pęknięty pasek to całkowity brak ładowania.
• Słabe połączenia lub korozja na klemach akumulatora: Luźne lub skorodowane klemy utrudniają przepływ prądu, co prowadzi do niedoładowania.
• Problem z przewodami masowymi: Uszkodzone lub skorodowane przewody masowe mogą zakłócać pracę całego układu elektrycznego, w tym ładowania.

Wszystkie te elementy tworzą spójny system, a awaria jednego z nich wpływa na pozostałe.

Nowoczesne auta: inteligentne systemy ładowania i akumulatory AGM/EFB

Świat motoryzacji nie stoi w miejscu, a wraz z nim ewoluują również systemy ładowania. To, co było standardem jeszcze kilka lat temu, w nowoczesnych pojazdach może wyglądać zupełnie inaczej. Jako Alan Kozak, muszę podkreślić, że ta ewolucja ma swoje konsekwencje dla domowej diagnostyki.

Czym jest inteligentne ładowanie i jak działa w systemach Start-Stop?

Współczesne samochody, zwłaszcza te wyposażone w systemy Start-Stop, odzyskiwanie energii z hamowania (rekuperacja) czy zaawansowane systemy zarządzania energią (tzw. inteligentne klemy IBS/BMS), wykorzystują inteligentne systemy ładowania. Oznacza to, że alternator nie ładuje akumulatora w sposób ciągły i ze stałym napięciem. Zamiast tego, komputer pokładowy (ECU) dynamicznie steruje pracą alternatora, dostosowując napięcie ładowania do aktualnych potrzeb pojazdu i stanu akumulatora. Na przykład, podczas przyspieszania, alternator może być chwilowo odłączony lub jego wydajność ograniczona, aby odciążyć silnik i zmniejszyć zużycie paliwa. Natomiast podczas hamowania silnikiem, napięcie ładowania może wzrosnąć nawet do 15 V, aby maksymalnie wykorzystać energię kinetyczną i szybko doładować akumulator.

Dlaczego standardowe wartości napięcia mogą nie dotyczyć Twojego nowego samochodu?

Właśnie ze względu na inteligentne systemy zarządzania energią, standardowe zakresy napięcia ładowania (13,8 V - 14,5 V) mogą nie być miarodajne dla Twojego nowego samochodu. Jeśli zmierzysz napięcie w nowoczesnym aucie, możesz zobaczyć wartości znacznie wyższe (np. wspomniane 15 V podczas hamowania) lub niższe (nawet zbliżone do napięcia spoczynkowego akumulatora podczas swobodnej jazdy czy przyspieszania). To niekoniecznie oznacza awarię! To po prostu sposób działania tych zaawansowanych systemów. Dodatkowo, nowoczesne pojazdy często wymagają specjalnych akumulatorów typu AGM (Absorbent Glass Mat) lub EFB (Enhanced Flooded Battery), które mają specyficzne wymagania dotyczące procesu ładowania i są bardziej odporne na cykle ładowania/rozładowania w systemach Start-Stop.

Przeczytaj również: Alternator: Serce elektryki auta. Jak działa i co, gdy się psuje?

Kiedy samodzielna diagnoza to za mało i potrzebna jest wizyta u specjalisty?

Chociaż samodzielny pomiar napięcia jest cennym narzędziem diagnostycznym, w przypadku nowoczesnych samochodów często okazuje się niewystarczający. Jeśli pomimo prawidłowych wartości napięcia na klemach akumulatora, nadal masz problemy z układem elektrycznym, lub Twoje auto posiada system Start-Stop i obserwujesz nietypowe wahania napięcia, konieczna jest wizyta u specjalisty. Mechanik wyposażony w komputer diagnostyczny będzie w stanie podłączyć się do sterownika silnika i sprawdzić kody błędów, odczytać parametry pracy alternatora i regulatora napięcia w czasie rzeczywistym oraz zweryfikować działanie inteligentnych systemów ładowania. To jedyny sposób na precyzyjną diagnozę i uniknięcie kosztownych pomyłek w przypadku zaawansowanych technologii.
