Na skrzyżowaniu liczy się nie tylko sam kolor lampy, ale cały układ sterowania, zasilania i zabezpieczeń, który trzyma ruch w ryzach. To od niego zależy, czy przejazd jest płynny, czy piesi mają bezpieczny czas na przejście i co stanie się wtedy, gdy zabraknie prądu. Poniżej rozkładam temat na części: od budowy układu, przez znaczenie sygnałów, po awarie i zasilanie awaryjne.
Najważniejsze rzeczy, które warto wiedzieć o działaniu świateł na drodze
- Układ świateł porządkuje ruch pojazdów, pieszych, rowerzystów i komunikacji zbiorowej, ale nie zastępuje uwagi kierowcy.
- W polskich przepisach sygnały świetlne mają pierwszeństwo przed znakami regulującymi pierwszeństwo przejazdu, a polecenia policjanta są nadrzędne.
- Nowoczesne sterowniki, detekcja ruchu i lampy LED obniżają zużycie energii oraz koszty utrzymania.
- Zasilanie awaryjne jest elementem bezpieczeństwa, a nie dodatkiem „na wszelki wypadek”.
- Najczęstsze problemy to awarie zasilania, uszkodzenia modułów LED, błędy detekcji i wilgoć w szafie sterowniczej.
Po co w ogóle stosuje się światła na skrzyżowaniach
GDDKiA wskazuje, że głównym zadaniem świateł na drodze jest kierowanie ruchem pojazdów i pieszych tak, aby skrzyżowanie dało się przejechać bez chaosu i z mniejszym ryzykiem kolizji. Dobrze ustawiony program rozdziela konflikty w czasie: pozwala jednym jechać, gdy inni stoją, a pieszym przejść przez jezdnię bez przeciskania się między autami.

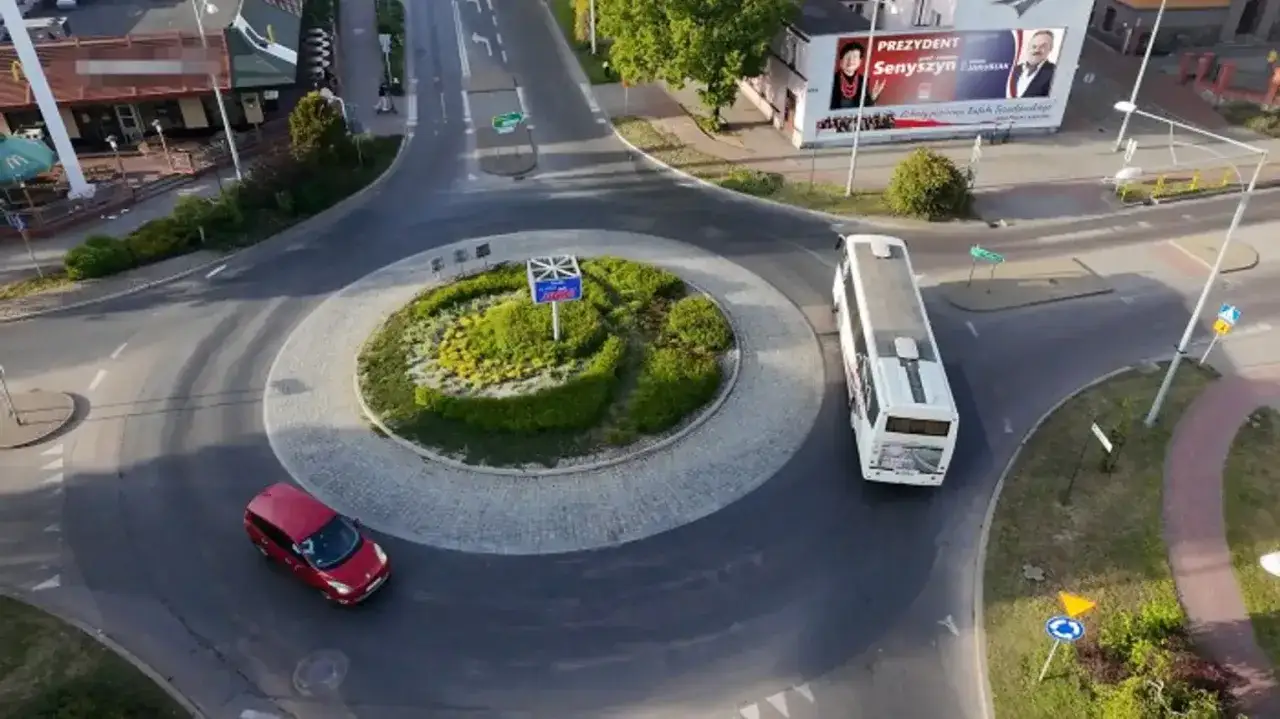

To rozwiązanie nie zawsze jest jednak najlepsze. Na drogach o mniejszym natężeniu ruchu albo na skrzyżowaniach o prostej geometrii sygnalizacja potrafi wydłużyć przejazd i wprowadzić więcej frustracji niż korzyści. Dlatego przy decyzji o jej montażu bierze się pod uwagę natężenie ruchu kołowego, pieszego, rowerowego i tramwajowego, historię kolizji oraz to, czy nie da się osiągnąć lepszego efektu rondem, zmianą organizacji ruchu albo przebudową samego skrzyżowania.
Wniosek jest prosty: taki układ ma sens wtedy, gdy naprawdę porządkuje ruch, a nie tylko wygląda „nowocześnie”. Skoro wiemy już, po co go stosować, przechodzę do tego, z czego składa się od strony elektrycznej.
Z czego składa się elektryczny układ sterowania
W środku wszystko jest bardziej techniczne, niż widać z kabiny auta. Szafa sterownicza, sterownik, zasilacz, zabezpieczenia przeciwprzepięciowe, moduły LED i elementy detekcji tworzą jeden układ, który ma reagować przewidywalnie nawet wtedy, gdy ruch zmienia się z minuty na minutę.
| Element | Rola | Co zwykle dzieje się przy awarii |
|---|---|---|
| Sterownik | Układa fazy pracy i decyduje, kiedy który sygnał ma się zapalić | Światła mogą przejść w tryb awaryjny albo przestać działać zgodnie z programem |
| Głowice sygnalizacyjne | Wyświetlają sygnały dla kierowców, pieszych, rowerzystów lub komunikacji zbiorowej | Pojawia się brak jednego koloru, migotanie albo niewidoczny sygnał |
| Detektory ruchu | Rozpoznają obecność pojazdów lub pieszych i pomagają dopasować czas faz | Skrzyżowanie może działać z opóźnieniem lub bez sensownej reakcji na ruch |
| Zasilanie i zabezpieczenia | Dostarczają energię i chronią układ przed przepięciami oraz zanikiem napięcia | Cały punkt może zgasnąć albo przejść w bezpieczny tryb awaryjny |
| Zasilanie awaryjne | Podtrzymuje pracę podczas przerwy w dostawie prądu | Bez niego skrzyżowanie staje się trudniejsze i mniej przewidywalne |
| Łączność | Umożliwia nadzór i zmianę programu z centrum sterowania ruchem | Miasto traci bieżący nadzór nad działaniem skrzyżowania |
Największą różnicę w ostatnich latach zrobiło przejście na LED-y. FHWA wprost wskazuje, że właśnie mniejsze zużycie energii i niższe wymagania serwisowe są głównym powodem wymiany tradycyjnych źródeł światła. W praktyce oznacza to mniej wymian, mniej przestojów i niższe koszty utrzymania całej sieci skrzyżowań.
Kiedy już wiadomo, co siedzi w szafie sterowniczej, warto zobaczyć, jak ten układ tłumaczy kierowcy, kiedy może jechać, a kiedy ma stanąć.
Jak działają sygnały i co naprawdę oznaczają

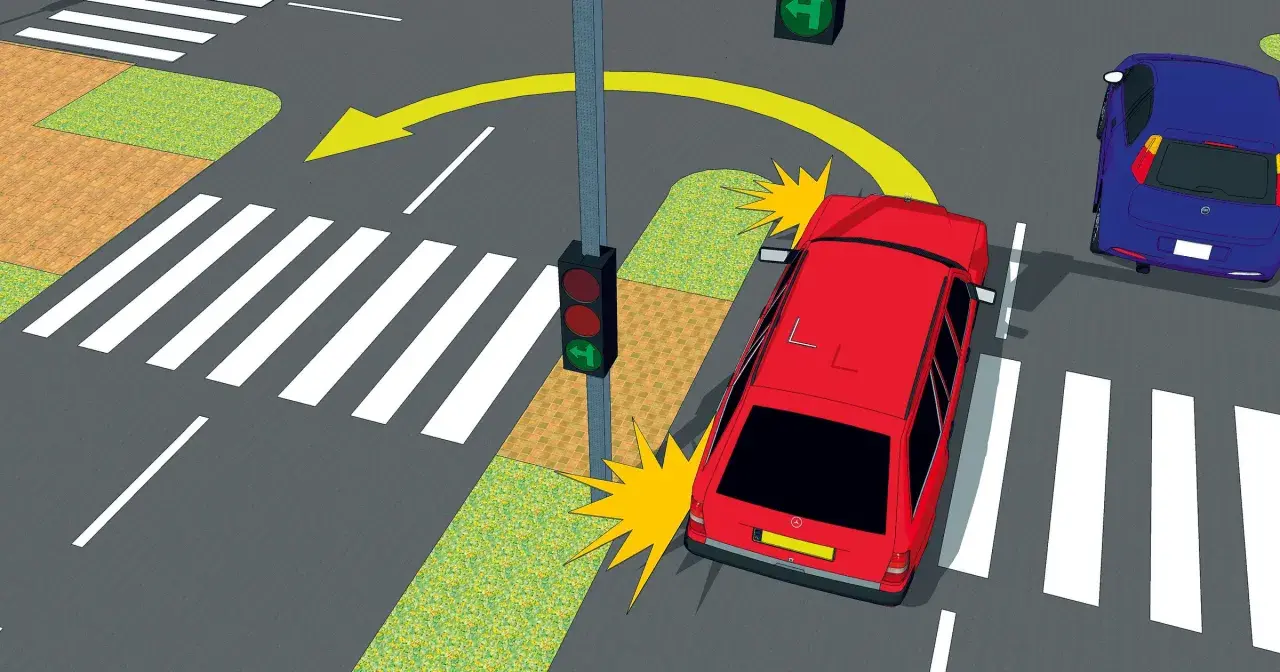

W polskich przepisach logika jest dość konsekwentna: czerwony zatrzymuje, żółty ostrzega i zazwyczaj zakazuje wjazdu, a zielony zezwala na ruch, ale nie daje prawa do bezmyślnego wjechania w środek skrzyżowania. To ważne rozróżnienie, bo wiele błędów bierze się z uproszczenia: „zielone znaczy jadę zawsze”. Tak nie działa ani prawo, ani bezpieczeństwo.
| Sygnał | Znaczenie | Praktyczny komentarz |
|---|---|---|
| Czerwony | Zakaz wjazdu za sygnalizator | Zatrzymanie powinno nastąpić przed linią zatrzymania, a jeśli jej nie ma, przed sygnalizatorem |
| Czerwony i żółty | Zakaz wjazdu oraz zapowiedź zmiany na zielony | To nie jest „start”. To chwila przygotowania do ruszenia |
| Żółty | Zakaz wjazdu, chyba że zatrzymanie wymagałoby gwałtownego hamowania | To sygnał oceny sytuacji, a nie zachęta do przyspieszania |
| Zielony | Zezwolenie na wjazd za sygnalizator | Nie wolno blokować przejścia ani wjeżdżać, jeśli nie da się opuścić skrzyżowania bez tworzenia zagrożenia |
Warto też pamiętać o hierarchii poleceń. Jeśli ruchem kieruje policjant lub inna uprawniona osoba, jej sygnały są ważniejsze niż światła i znaki. Z kolei same sygnały świetlne mają pierwszeństwo przed znakami regulującymi pierwszeństwo przejazdu. To drobiazg tylko z pozoru, bo właśnie na tym tle kierowcy najczęściej popełniają błędy w stresie lub przy remontach dróg.
W teorii wszystko jest proste, ale prawdziwy test zaczyna się wtedy, gdy znika zasilanie albo któryś z elementów przestaje odpowiadać.
Co dzieje się przy braku prądu i dlaczego zasilanie awaryjne ma znaczenie
Na skrzyżowaniu brak zasilania nie oznacza tylko zgaśnięcia lamp. To od razu problem bezpieczeństwa i płynności ruchu, dlatego projektanci zakładają tryb awaryjny, a nie liczą na to, że kierowcy „jakoś się dogadają”.
W testach opisanych przez FHWA klasyczny UPS z bateriami kwasowo-ołowiowymi zapewniał do 8 godzin pracy, system litowy około 20 godzin, a układ z baterią i panelami PV działał przez kilka dni. To dobrze pokazuje, że sam typ baterii nie wystarcza. Liczą się jeszcze obciążenie, temperatura, sposób sterowania i to, czy skrzyżowanie ma działać w pełnym trybie, czy tylko przejść w bezpieczny wariant awaryjny.
- UPS i baterie buforowe podtrzymują sterownik oraz sygnalizatory przez czas potrzebny do bezpiecznego przejścia w tryb awaryjny.
- Generatory spalinowe sprawdzają się tam, gdzie potrzebna jest dłuższa autonomia, ale wymagają paliwa i okresowych przeglądów.
- Rozwiązania z PV i magazynem energii zwiększają niezależność, lecz są droższe i bardziej wrażliwe na jakość całego projektu.
- Po przerwie w zasilaniu najgorszy scenariusz to nie brak jednej lampy, ale brak czytelnego, przewidywalnego sterowania ruchem.
W praktyce chodzi więc nie o „awaryjną lampkę”, ale o pełny plan bezpieczeństwa, który ma ograniczyć bałagan na skrzyżowaniu. Następny krok to sprawdzenie, po czym poznać, że taki układ zaczyna działać gorzej niż powinien.
Najczęstsze usterki i sygnały, że układ wymaga serwisu
W dobrze utrzymanej infrastrukturze awarie nie powinny być codziennością, ale elektryka drogowa pracuje w trudnych warunkach: deszcz, mróz, wibracje, sól, kurz i przepięcia potrafią szybko zrobić swoje. Z mojego punktu widzenia najwięcej problemów daje nie sama elektronika, tylko wszystko, co ją otacza: złącza, uszczelnienia, przewody i detektory.
| Objaw | Możliwa przyczyna | Skutek dla ruchu |
|---|---|---|
| Nie działa jedna komora | Uszkodzony moduł LED, przewód lub złącze | Sygnalizacja staje się mniej czytelna, a kierowcy mogą błędnie ocenić sytuację |
| Migotanie albo niestabilny sygnał | Problem z zasilaniem, wilgoć, luźny styk | Ryzyko niepewności i gwałtownych reakcji kierowców |
| Zbyt długie czerwone albo „martwy” program | Błąd sterownika lub detekcji | Powstają korki, a skrzyżowanie traci przepustowość |
| Brak reakcji na pojazdy lub pieszych | Źle skalibrowany detektor, uszkodzona pętla, problem z kamerą lub radarem | Program działa sztywno i gorzej odpowiada na realny ruch |
| Losowe przejście w tryb awaryjny | Przepięcie, spadek napięcia, uszkodzenie elementów zabezpieczających | Skrzyżowanie wymaga szybkiej interwencji serwisowej |
| Woda w szafie sterowniczej | Zniszczone uszczelnienie, kondensacja, uszkodzona obudowa | To jedna z najszybszych dróg do rozległej awarii |
Jeśli patrzę na dobre utrzymanie skrzyżowania, zawsze sprawdzam kilka rzeczy: stan baterii awaryjnej, czystość i szczelność szafy, poprawność działania detekcji, czytelność modułów LED oraz ochronę przeciwprzepięciową. Z perspektywy kierowcy najważniejsze jest jedno: gdy układ działa nieprawidłowo, nie można zakładać, że sytuacja „sama się wyjaśni” w ciągu kilku sekund.
Kiedy skrzyżowanie jest już sprawne technicznie, liczy się jeszcze coś innego: czy zostało zaprojektowane mądrze, a nie tylko zgodnie z minimum formalnym.
Co odróżnia dobrze zaprojektowane skrzyżowanie od przeciętnego
Dobrze zaprojektowany układ nie męczy kierowcy niepotrzebnymi postojami, ale też nie oszczędza sekund kosztem czytelności. Widać to zwłaszcza w miejscach o dużym ruchu pieszym i rowerowym, gdzie sama długość fazy zielonej nie wystarczy. Liczy się jeszcze zapas czasu na opuszczenie przejścia, logika strzałek kierunkowych i sensowna koordynacja z sąsiednimi skrzyżowaniami.
Na współczesnych drogach coraz większe znaczenie ma detekcja ruchu i adaptacja programu do sytuacji na jezdni. To właśnie tutaj dobrze dobrany sterownik robi różnicę: potrafi skrócić bezsensowne oczekiwanie na pustym pasie, a jednocześnie wydłużyć fazę tam, gdzie rzeczywiście tworzy się kolejka. Z mojego punktu widzenia największy efekt daje połączenie trzech rzeczy: LED-ów, dobrej detekcji i porządnego planu czasowego. Sam „inteligentny” gadżet bez reszty układu zwykle rozczarowuje.
Właśnie dlatego temat świateł na drodze warto traktować nie jak detal infrastruktury, tylko jak część większego systemu bezpieczeństwa. Jeśli spojrzeć na niego w ten sposób, widać, że elektryka, utrzymanie i organizacja ruchu są tu równie ważne jak same kolory sygnałów.
Jeśli miałbym ująć cały temat w jednym zdaniu, to układ świateł jest elektrycznym systemem zarządzania konfliktem w czasie. Dobrze działa wtedy, gdy jest czytelny, zasilany awaryjnie, regularnie serwisowany i dopasowany do realnego ruchu; źle działa, gdy program jest przypadkowy albo ktoś oszczędza na konserwacji. Właśnie dlatego warto patrzeć na niego nie jak na tło drogi, ale jak na ważny element bezpieczeństwa całego skrzyżowania.
