Rezystor, potocznie opornik, to element, bez którego trudno zbudować bezpieczny i przewidywalny obwód. Ogranicza prąd, dzieli napięcie i pomaga chronić diody, sterowniki oraz czujniki przed przeciążeniem. W tym artykule pokazuję, jak działa, jak dobrać jego wartość i moc, jak czytać oznaczenia oraz gdzie naprawdę przydaje się w elektryce samochodowej.
Najważniejsze rzeczy o rezystorze, które warto znać od razu
- Rezystor nie „produkuje” prądu, tylko ogranicza jego przepływ i zamienia część energii w ciepło.
- Najczęściej dobiera się go według wartości w omach, tolerancji i mocy znamionowej.
- Za mała moc to częsty błąd: element może się grzać, zmieniać parametry, a nawet spalić.
- W aucie rezystory przydają się m.in. przy LED-ach, czujnikach i dopasowaniu sygnałów.
- Do prostych obwodów wystarcza zwykle kilka podstawowych zasad i zwykły multimetr.
Jak działa rezystor i dlaczego zmienia zachowanie obwodu
Ja patrzę na rezystor jak na precyzyjny hamulec dla prądu. Jeśli napięcie w obwodzie jest stałe, zwiększenie rezystancji zmniejsza prąd zgodnie z prawem Ohma: U = I × R. Sam element nie „magicznie” zużywa energii, tylko zamienia jej część w ciepło, dlatego przy większych obciążeniach liczy się nie tylko om, ale też moc znamionowa: P = I² × R albo P = U² / R.
To właśnie dlatego zbyt mały rezystor może się nagrzewać, zmieniać parametry albo ulec uszkodzeniu. W prostych układach LED wystarczy niewielka wartość, ale w mocniejszych obwodach, na przykład przy testowaniu sygnałów w aucie, trzeba już myśleć o odprowadzaniu ciepła. Z tego miejsca naturalnie przechodzi się do pytania: skąd w ogóle wiedzieć, jaką wartość ma dany element?
Jak odczytać wartość z kodu paskowego
Na małych elementach nie ma miejsca na pełny opis, więc producenci stosują paski kolorów. W praktyce ważne są trzy rzeczy: pierwsze cyfry, mnożnik i tolerancja. Ja zawsze zaczynam od strony, po której pasek tolerancji jest odsunięty od reszty, bo to zmniejsza ryzyko pomyłki.
- Odczytaj pierwsze dwa lub trzy paski jako cyfry.
- Sprawdź kolejny pasek jako mnożnik.
- Ostatni pasek potraktuj jako tolerancję, czyli dopuszczalny błąd wartości.
- Jeśli masz wątpliwość, zmierz element multimetrem, bo oznaczenie pokazuje wartość nominalną, nie idealną.
Przykład jest prosty: żółty-fioletowy-czerwony-złoty oznacza 4,7 kΩ z tolerancją 5%. W elementach SMD często spotkasz zapis liczbowy, na przykład 103 dla 10 kΩ. To drobiazg, ale w praktyce bardzo przyspiesza pracę przy płytkach i modułach samochodowych. Gdy rozumiesz oznaczenia, łatwiej wybrać właściwy typ elementu do konkretnego zadania.
Jakie rodzaje rezystorów spotkasz najczęściej
Nie każdy rezystor nadaje się do tego samego zadania. Ja zwykle patrzę najpierw na stabilność, potem na moc i dopiero na cenę, bo tania część bywa pozorną oszczędnością.
| Typ | Co go wyróżnia | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| Metal film | Dokładny, stabilny, niski szum | Układy sygnałowe, pomiary, drobna elektronika | Nie jest najlepszy do dużych mocy |
| Film węglowy | Tani i łatwo dostępny | Proste zastosowania ogólne | Gorsza stabilność niż w metal film |
| Drutowy | Duża moc i dobra odporność cieplna | Obciążenia, testery, układy mocy | Większy rozmiar, wyższa cena |
| SMD | Mały, wygodny w montażu automatycznym | Moduły, płytki, elektronika samochodowa | Trudniejszy ręczny montaż i pomiar |
| Potencjometr | Wartość można płynnie regulować | Kalibracja, ustawienia, regulacja głośności lub jasności | Nie nadaje się do stałego, ciężkiego obciążenia |
Jeśli zależy mi na stabilności i powtarzalności, najczęściej wybieram metal film. Gdy liczy się moc i temperatura, wygrywa drutowy, a przy ciasnym miejscu SMD jest po prostu rozsądniejszy. To właśnie przy doborze najczęściej pojawiają się kosztowne pomyłki, więc warto rozbić je na konkretne przypadki.
Najczęstsze błędy przy doborze i montażu
- Za mała moc znamionowa - element pracuje na granicy możliwości, grzeje się i szybciej traci parametry.
- Pomylenie omów z kiloomami - różnica jest ogromna, a skutki w obwodzie natychmiastowe.
- Zbyt wysoka tolerancja tam, gdzie liczy się dokładność - w dzielniku napięcia albo torze pomiarowym 10% bywa po prostu za dużo.
- Użycie rezystora zamiast przetwornicy lub stabilizatora - przy większym spadku napięcia marnujesz energię w postaci ciepła.
- Ignorowanie temperatury i drgań - w samochodzie to nie jest detal, tylko normalny warunek pracy.
- Słaby lut albo utleniony styk - nawet poprawnie dobrana część nie zadziała dobrze, jeśli połączenie jest niestabilne.
Jeśli rezystor w układzie LED robi się gorący po kilkudziesięciu sekundach, to dla mnie jest to sygnał ostrzegawczy, nie „normalna praca”. W takich sytuacjach najpierw sprawdzam obliczenia, potem miejsce montażu i dopiero na końcu sam element. W samochodzie takie niuanse mają większe znaczenie, niż zwykle się zakłada, dlatego warto spojrzeć na konkretne zastosowania.
Gdzie rezystor naprawdę pomaga w samochodzie
W instalacji samochodowej rezystory nie są dodatkiem „dla porządku”. Często decydują o tym, czy dioda świeci stabilnie, czujnik podaje czytelny sygnał, a moduł sterujący widzi poprawny poziom napięcia. Najbardziej praktyczne zastosowania można ująć prosto:
| Zastosowanie | Po co jest potrzebny | Na co uważać |
|---|---|---|
| Oświetlenie LED | Ogranicza prąd i chroni diodę | Trzeba policzyć wartość z zapasem mocy |
| Dzielnik napięcia | Obniża napięcie do bezpiecznego poziomu pomiaru | Złe wartości fałszują odczyt |
| Podciąganie sygnału | Ustala stan logiczny wejścia sterownika | Za duża lub za mała wartość pogarsza odporność na zakłócenia |
| Test obciążenia | Symuluje pracę wybranego elementu | Element musi mieć odpowiednią moc i chłodzenie |

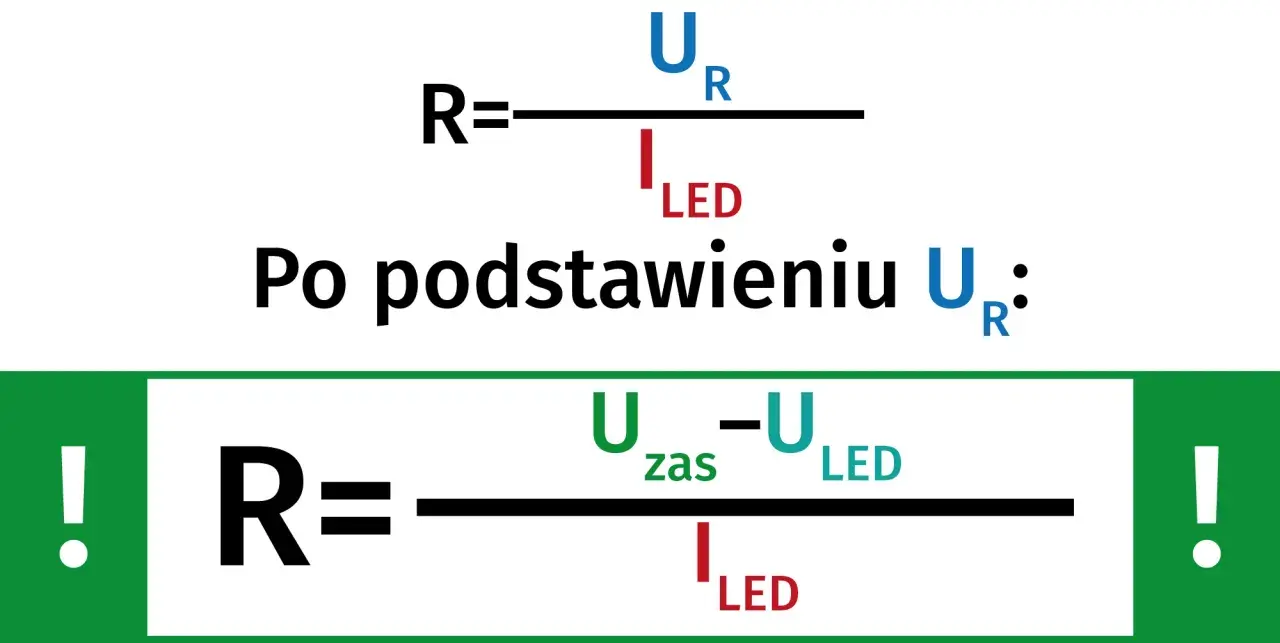

Praktyczny przykład? Dla białej diody LED zasilanej z 12 V, przy spadku około 2 V i prądzie 20 mA, wychodzi w przybliżeniu 500 Ω. W praktyce wybieram 560 Ω i minimum 0,25 W, a przy gorszych warunkach termicznych nawet 0,5 W daje większy spokój. To prosty rachunek, ale bardzo dobrze pokazuje, że rezystor nie „robi wszystkiego” sam z siebie, tylko działa sensownie w konkretnym układzie. Jeśli potrzebujesz obniżyć napięcie dla większego odbiornika, lepiej sięgnąć po stabilizator albo przetwornicę DC-DC niż udawać, że rezystor rozwiąże temat bez strat.
Co sprawdzić przed zakupem i montażem w instalacji 12 V
- Jakie jest napięcie pracy obwodu i jaki prąd ma przez niego płynąć.
- Jaka wartość rezystancji wynika z obliczeń lub dokumentacji układu.
- Czy moc znamionowa ma zapas, a nie tylko „minimalnie wystarcza”.
- Czy tolerancja jest wystarczająca dla celu: 5% do prostych zadań, 1% do dokładniejszych pomiarów.
- Czy wybrany typ pasuje do miejsca montażu: przewlekany, SMD albo drutowy.
- Czy element będzie miał warunki do oddania ciepła i nie utknie przy źródle temperatury.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: po montażu zawsze sprawdzam rezystor miernikiem i obserwuję, czy po kilku minutach pracy nie robi się niepokojąco ciepły. Taki prosty nawyk często oszczędza więcej czasu niż najdokładniejsze poprawki wykonywane już po awarii.
