Problemy z wiązką elektryczną? Objawy, diagnoza, rozwiązania

Wiązka elektryczna w samochodzie to element, który często pozostaje niezauważony, dopóki nie zacznie sprawiać problemów. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć, czym jest wiązka elektryczna, jakie objawy wskazują na jej uszkodzenie, co powoduje awarie oraz jak skutecznie zdiagnozować i rozwiązać te problemy, zarówno samodzielnie, jak i z pomocą specjalistów.

Wiązka elektryczna to cichy bohater i potencjalny wróg Twojego samochodu

Wiązka elektryczna, choć często niewidoczna, jest sercem i mózgiem każdego samochodu. To nic innego jak uporządkowany zbiór przewodów, złączy i mocowań, które razem tworzą skomplikowaną sieć. Wyobraź sobie ją jako układ nerwowy pojazdu bez niej żaden sygnał nie dotarłby do celu, a żaden komponent nie otrzymałby zasilania. Odpowiada za przesyłanie informacji i energii między wszystkimi elementami elektronicznymi, od najmniejszej żarówki po najbardziej zaawansowane systemy zarządzania silnikiem czy bezpieczeństwem.

Kiedyś instalacje elektryczne były stosunkowo proste, ale w nowoczesnych samochodach ich złożoność jest oszałamiająca. Wierzę, że niewielu kierowców zdaje sobie sprawę, że łączna długość przewodów w ich aucie może wynosić od 2 do nawet 5 kilometrów, a liczba pojedynczych kabli sięga 1000-1500! Co więcej, w pojazdach elektrycznych i hybrydowych, gdzie mamy do czynienia z zaawansowanymi systemami zarządzania baterią i napędem, instalacje te są jeszcze bardziej skomplikowane. Producenci dążą do miniaturyzacji i stosowania lżejszych materiałów, co z jednej strony zmniejsza masę pojazdu, ale z drugiej może wpływać na delikatność całej konstrukcji.

• Komora silnika: Odpowiada za pracę silnika, wtryskiwaczy, czujników, układu zapłonowego, alternatora i rozrusznika.
• Wnętrze kabiny: Zapewnia działanie systemów multimedialnych, klimatyzacji, podgrzewania siedzeń, elektrycznych szyb, centralnego zamka i oświetlenia wewnętrznego.
• Systemy bezpieczeństwa: Kluczowa dla działania ABS, ESP, poduszek powietrznych, czujników parkowania i systemów wspomagania kierowcy (ADAS).
• Oświetlenie zewnętrzne: Steruje reflektorami, światłami tylnymi, kierunkowskazami i światłami przeciwmgielnymi.
• Podwozie i układ napędowy: Przesyła sygnały do czujników prędkości kół, układu hamulcowego, skrzyni biegów i innych komponentów podwozia.

Czy to wiązka psuje ci humor? Najczęstsze objawy, których nie możesz ignorować

Wielu kierowców wpada w panikę, gdy na desce rozdzielczej zapali się kontrolka "check engine". I słusznie! Często jest to sygnał, że coś jest nie tak z układem elektrycznym. Podobnie, jeśli zauważysz awarie systemów ABS, ESP, czy też inne nietypowe komunikaty świetlne, istnieje duże prawdopodobieństwo, że problem leży w uszkodzonej wiązce elektrycznej. To właśnie ona jest odpowiedzialna za przesyłanie danych z czujników do komputera pokładowego, a wszelkie zakłócenia w tej komunikacji mogą prowadzić do błędnych odczytów i aktywacji kontrolek ostrzegawczych.

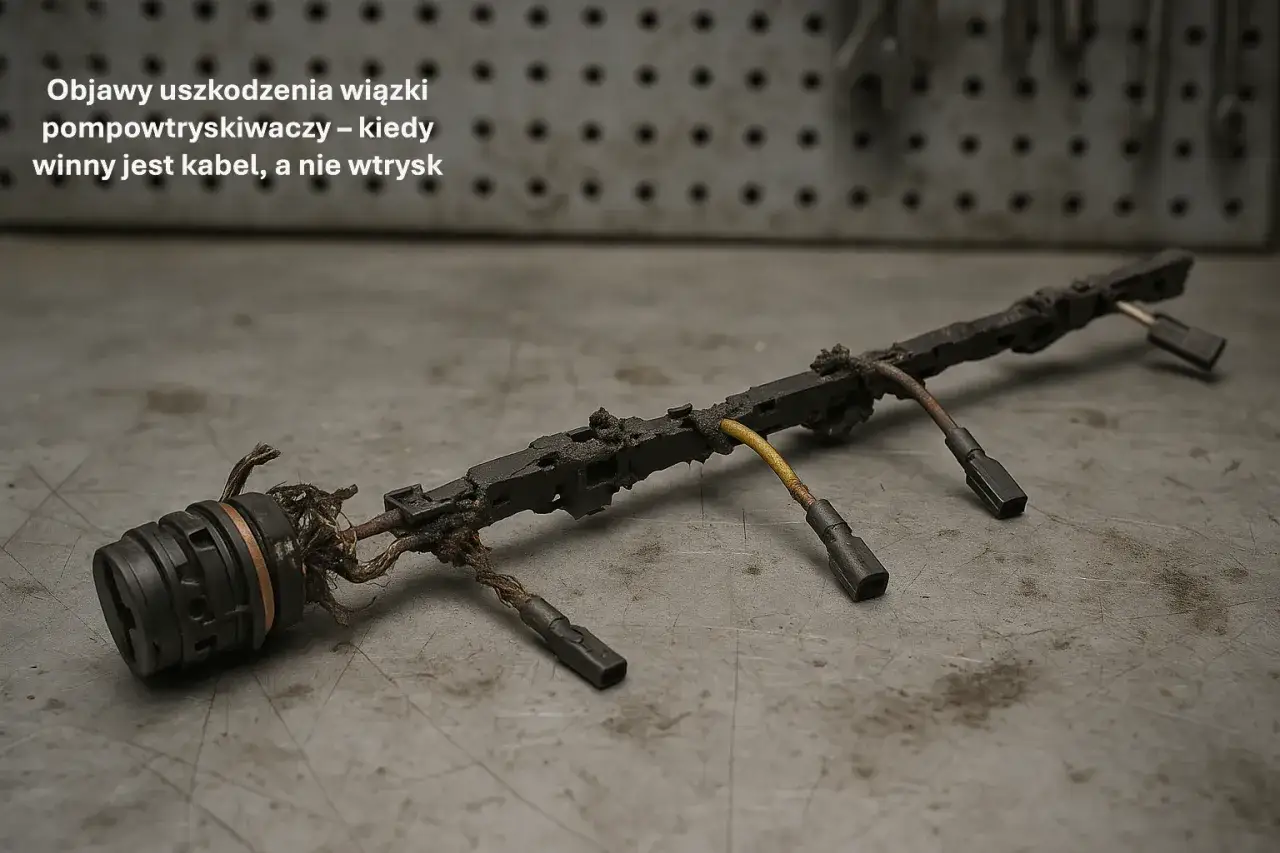

Kiedy wiązka elektryczna szwankuje, silnik potrafi zachowywać się bardzo kapryśnie. Nierówna praca, szarpanie podczas jazdy, nagłe gaśnięcie silnika, a nawet problemy z jego rozruchem to klasyczne objawy, które powinny zapalić czerwoną lampkę. Uszkodzenia w wiązce mogą zakłócać przepływ sygnałów do wtryskiwaczy, świec zapłonowych czy innych kluczowych komponentów, prowadząc do nieprawidłowego spalania lub całkowitego unieruchomienia pojazdu. Zawsze powtarzam, że takie symptomy to wołanie o pomoc ze strony Twojego auta.

• Niedziałające lub migające światła: Reflektory, światła tylne, kierunkowskazy jeśli działają nieprawidłowo, często winna jest wiązka.
• Problemy z klimatyzacją: Brak chłodzenia, nieregularna praca wentylatora.
• Radio i systemy multimedialne: Zakłócenia, brak dźwięku, niedziałające ekrany.
• Elektryczne szyby: Nie otwierają się, nie zamykają lub działają z przerwami.
• Centralny zamek: Nie reaguje na pilota, blokuje się lub odblokowuje sporadycznie.
• Podgrzewanie siedzeń lub lusterek: Brak działania lub słaba efektywność.

Wiązki elektryczne są poprowadzone przez cały samochód, w tym do ruchomych elementów, takich jak drzwi czy klapa bagażnika. W tych miejscach są szczególnie narażone na uszkodzenia mechaniczne. Jeśli nagle przestają działać elektryczne szyby, centralny zamek w jednych drzwiach, albo zauważysz brak oświetlenia w bagażniku lub niedziałającą wycieraczkę tylną, bardzo prawdopodobne jest, że problem tkwi w wiązce przechodzącej przez przeguby. Ciągłe zginanie i prostowanie przewodów z czasem prowadzi do ich pękania lub przetarcia izolacji.

Wróg czai się pod maską co najczęściej niszczy wiązki elektryczne

Wiązki elektryczne w samochodzie są narażone na wiele czynników, które z czasem mogą prowadzić do ich uszkodzenia. Jednym z cichych zabójców są przetarcia izolacji. Ciągłe drgania podczas jazdy, ocieranie się przewodów o ostre krawędzie innych elementów, a nawet nieumiejętne prowadzenie kabli podczas wcześniejszych napraw, mogą sprawić, że izolacja zostanie naruszona. Kiedy miedź zostanie odsłonięta, staje się podatna na korozję, a także może prowadzić do zwarć, co jest niezwykle niebezpieczne.

Wilgoć i sól drogowa to kolejni wrogowie instalacji elektrycznej. Woda, która dostaje się do złączy i pinów, zwłaszcza w połączeniu z agresywną solą używaną zimą, błyskawicznie prowadzi do korozji. Zardzewiałe styki tracą swoją przewodność, co skutkuje przerwami w obwodzie, spadkami napięcia i w konsekwencji nieprawidłowym działaniem podłączonych komponentów. To problem szczególnie dotkliwy w starszych pojazdach lub tych, które często jeżdżą w trudnych warunkach.

Komora silnika to środowisko ekstremalne, gdzie temperatury potrafią osiągać bardzo wysokie wartości. Wiązki elektryczne, które są poprowadzone w pobliżu gorących elementów, takich jak kolektor wydechowy czy turbosprężarka, są narażone na przegrzewanie i topnienie izolacji. Uszkodzona izolacja nie tylko zwiększa ryzyko zwarcia, ale także sprawia, że przewody stają się kruche i podatne na dalsze uszkodzenia mechaniczne. Zawsze zwracam uwagę na jakość i odporność termiczną materiałów użytych do izolacji w tych rejonach.

Niestety, nie tylko czynniki mechaniczne czy chemiczne zagrażają wiązkom. Gryzonie, takie jak kuny, to prawdziwa plaga, szczególnie w rejonach wiejskich lub podmiejskich. Te małe drapieżniki uwielbiają ciepło silnika i często zagnieżdżają się pod maską, przegryzając przewody elektryczne. Ich ostre zęby potrafią w kilka minut zniszczyć całą wiązkę, prowadząc do kosztownych napraw i unieruchomienia pojazdu. To problem, który wymaga aktywnego podejścia prewencyjnego.

Detektyw w garażu jak zdiagnozować problem z wiązką elektryczną

Zanim sięgniesz po zaawansowane narzędzia, zacznij od dokładnej inspekcji wizualnej. Wiele problemów z wiązką elektryczną można wykryć gołym okiem. Jako Alan Kozak zawsze podkreślam, że cierpliwość i skrupulatność są tutaj kluczowe.

1. Zacznij od najbardziej podejrzanych miejsc: Skup się na obszarach, gdzie wiązka jest narażona na ruch, wibracje lub wysokie temperatury okolice silnika, drzwi, klapy bagażnika, a także miejsca, gdzie wiązka przechodzi przez grodzie.
2. Szukaj widocznych uszkodzeń: Dokładnie obejrzyj izolację przewodów. Szukaj pęknięć, przetarć, śladów przegrzania (stopiona izolacja), a także śladów gryzoni (przegryzione kable).
3. Sprawdź złącza i wtyczki: Odłącz i sprawdź wszystkie dostępne złącza. Szukaj śladów korozji (zielony lub biały nalot), wygiętych lub złamanych pinów. Czasem wystarczy delikatne poruszenie wtyczką, by problem się ujawnił lub zniknął.
4. Obejrzyj mocowania: Upewnij się, że wiązka jest prawidłowo zamocowana i nie wisi luźno, co mogłoby prowadzić do ocierania się o inne elementy.

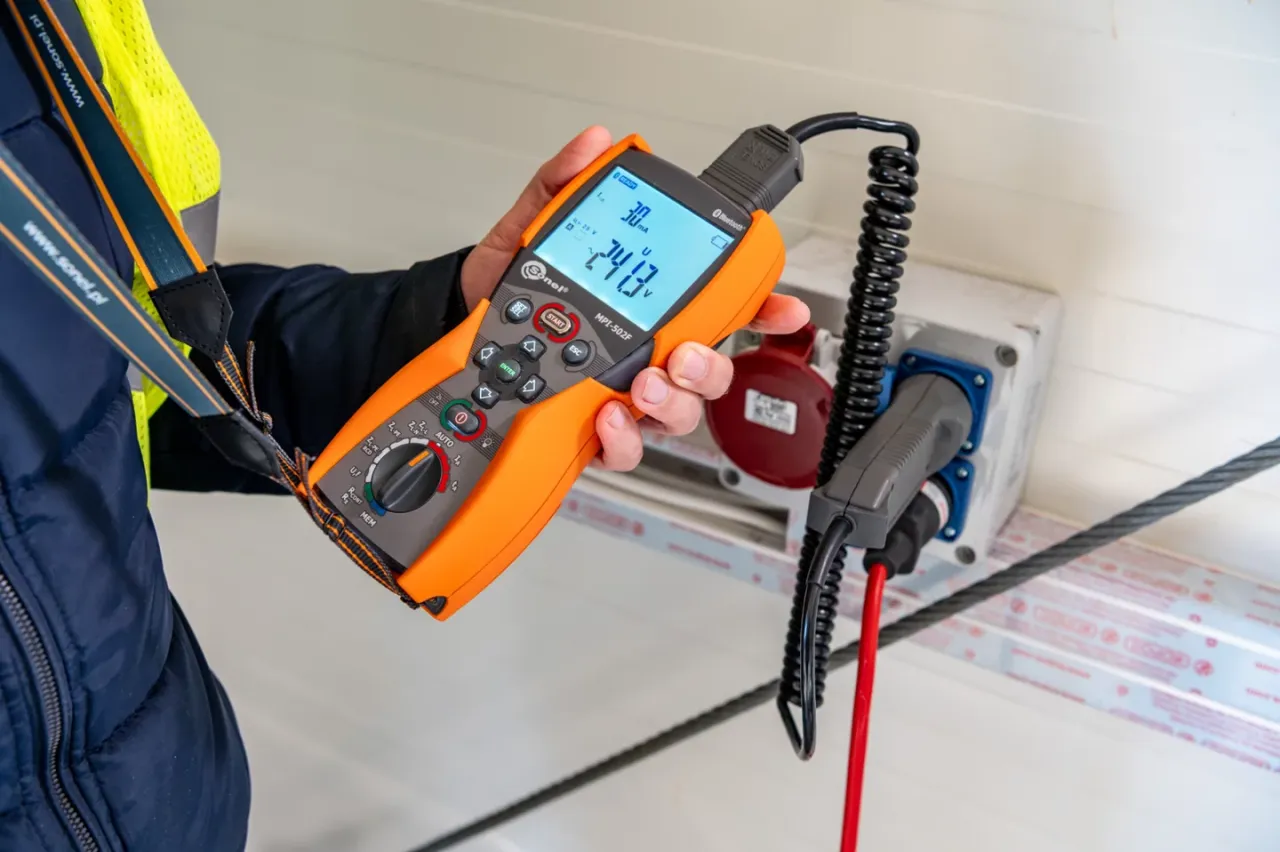

Jeśli inspekcja wizualna nie przyniosła jednoznacznych wniosków, czas na multimetr. To podstawowe narzędzie każdego domowego detektywa samochodowego. Pamiętaj, aby zawsze postępować ostrożnie i zgodnie z instrukcją obsługi multimetru.

1. Sprawdzenie ciągłości obwodu: Ustaw multimetr na tryb pomiaru ciągłości (zazwyczaj symbol diody lub głośnika). Odłącz akumulator. Odłącz podejrzany przewód z obu stron. Przyłóż jedną sondę multimetru do jednego końca przewodu, drugą do drugiego. Jeśli usłyszysz sygnał dźwiękowy lub multimetr pokaże wartość bliską zeru (np. 0.1-0.5 Ohm), oznacza to, że przewód ma ciągłość. Brak sygnału lub bardzo wysoka rezystancja wskazuje na przerwę w obwodzie.
2. Pomiar napięcia: Ustaw multimetr na tryb pomiaru napięcia stałego (DCV). Podłącz czarną sondę do masy pojazdu (np. niepomalowanej części karoserii), a czerwoną do punktu, w którym chcesz zmierzyć napięcie. Włącz zapłon (lub uruchom silnik, jeśli to konieczne). Odczytaj wartość. Prawidłowe napięcie powinno być zbliżone do napięcia akumulatora (ok. 12V) lub napięcia roboczego danego komponentu. Nietypowe odczyty (np. 0V tam, gdzie powinno być 12V, lub znacznie niższe napięcie) mogą wskazywać na problem z zasilaniem lub masą.
3. Sprawdzenie rezystancji: Ustaw multimetr na tryb pomiaru rezystancji (Ohm). Odłącz akumulator. Odłącz komponent, który chcesz sprawdzić (np. czujnik). Zmierz rezystancję między jego pinami. Porównaj odczyt z wartościami podanymi w specyfikacji technicznej pojazdu. Zbyt wysoka lub nieskończona rezystancja może oznaczać uszkodzenie wewnętrzne komponentu lub przewodu.

Niestety, nie wszystkie problemy z wiązką elektryczną da się zdiagnozować domowymi metodami. Czasem objawy są subtelne, a uszkodzenia dotyczą przewodów wewnętrznych lub skomplikowanych magistrali danych (np. CAN). W takich sytuacjach domowe metody diagnostyki są niewystarczające. Konieczna staje się profesjonalna diagnostyka komputerowa. Specjalistyczne skanery diagnostyczne potrafią odczytać kody błędów z komputera pokładowego (ECU), a także monitorować parametry pracy poszczególnych czujników i komponentów w czasie rzeczywistym. To pozwala na precyzyjne zlokalizowanie usterki, nawet jeśli jest ona ukryta głęboko w systemie.

Naprawiać czy wymieniać strategie postępowania z uszkodzoną wiązką

Kiedy już zdiagnozujesz problem z wiązką elektryczną, stajesz przed dylematem: naprawiać czy wymieniać? Moje doświadczenie podpowiada, że naprawa "zrób to sam" ma sens przede wszystkim przy drobnych uszkodzeniach pojedynczych przewodów. Jeśli masz do czynienia z przetartą izolacją na jednym kablu, który nie jest częścią skomplikowanej magistrali danych, możesz spróbować go naprawić. Wymaga to precyzyjnego lutowania, użycia termokurczliwych rurek izolacyjnych oraz odpowiedniego zabezpieczenia przed wilgocią i uszkodzeniami mechanicznymi. Na rynku dostępne są gotowe zestawy naprawcze, które ułatwiają to zadanie. Pamiętaj jednak, że taka naprawa musi być wykonana profesjonalnie, aby była trwała i bezpieczna.

Jeśli uszkodzenie jest bardziej rozległe, ale nie na tyle, by wymagało wymiany całej wiązki, regeneracja u specjalisty może być opłacalnym kompromisem. Dobry elektromechanik potrafi zidentyfikować uszkodzone sekcje, wymienić skorodowane złącza, naprawić pęknięte przewody i przywrócić wiązce pełną funkcjonalność. Jest to często znacznie tańsze niż zakup nowej wiązki, a jednocześnie gwarantuje profesjonalne wykonanie i trwałość. Warto rozważyć tę opcję, gdy problem dotyczy konkretnego fragmentu wiązki, a pozostałe jej części są w dobrym stanie.

Są jednak sytuacje, w których wymiana całej wiązki lub jej dużego fragmentu jest jedynym bezpiecznym i skutecznym rozwiązaniem. Mówię tu o przypadkach poważnych uszkodzeń mechanicznych (np. po kolizji), rozległej korozji wielu złączy, uszkodzenia przewodów wielożyłowych, a także gdy naprawa pojedynczych kabli jest nieekonomiczna lub zbyt ryzykowna. Czasem próba naprawy "na siłę" może prowadzić do dalszych problemów, a nawet zagrożenia bezpieczeństwa. W takich sytuacjach, choć kosztowna, wymiana na nową wiązkę (lub używaną w idealnym stanie) to inwestycja w spokój i niezawodność pojazdu.

Oryginał (OEM)	Zamiennik
Zalety: Idealne dopasowanie, gwarancja jakości producenta, pełna kompatybilność z systemami pojazdu, często większa trwałość.	Zalety: Niższa cena, szeroka dostępność, duży wybór producentów.
Wady: Wysoka cena, czasem ograniczona dostępność (zwłaszcza w starszych modelach), długi czas oczekiwania na zamówienie.	Wady: Zmienna jakość (od bardzo dobrych po słabe), ryzyko problemów z dopasowaniem lub kompatybilnością, brak gwarancji producenta pojazdu, potencjalnie krótsza żywotność.

Jak dbać o układ nerwowy auta? Proste zasady, które przedłużą życie instalacji

Dbanie o wiązkę elektryczną to inwestycja w niezawodność i bezpieczeństwo Twojego samochodu. Zawsze powtarzam, że regularne przeglądy i kontrola stanu izolacji wiązek elektrycznych to podstawa. Podczas rutynowych wizyt w warsztacie poproś mechanika, aby rzucił okiem na dostępne wiązki, zwłaszcza te w komorze silnika i podwoziu. Wczesne wykrycie drobnych przetarć czy śladów korozji może zapobiec poważniejszym i znacznie droższym awariom w przyszłości.

• Ochrona przed wilgocią: Regularnie sprawdzaj stan uszczelek w komorze silnika i wokół drzwi. Upewnij się, że odpływy wody (np. z podszybia) są drożne.
• Prawidłowe mycie komory silnika: Jeśli myjesz silnik, rób to ostrożnie. Unikaj bezpośredniego strumienia wody pod wysokim ciśnieniem na elementy elektryczne. Używaj specjalnych preparatów do czyszczenia silnika i zawsze zabezpieczaj wrażliwe komponenty (np. alternator, skrzynkę bezpieczników) przed wodą. Po umyciu dokładnie osusz komorę silnika sprężonym powietrzem.

• Preparaty odstraszające: Na rynku dostępne są specjalne spraye i zawieszki, które wydzielają zapachy nieprzyjemne dla kun i innych gryzoni.
• Ultradźwiękowe odstraszacze: Urządzenia emitujące ultradźwięki, niesłyszalne dla człowieka, ale drażniące dla gryzoni, mogą skutecznie odstraszać intruzów.
• Siatki i osłony: Możesz zamontować specjalne siatki lub osłony, które fizycznie uniemożliwią gryzoniom dostanie się do komory silnika lub do wrażliwych części wiązki.
• Regularne sprawdzanie: Po prostu raz na jakiś czas zajrzyj pod maskę. Jeśli zauważysz ślady obecności gryzoni (np. odchody, resztki jedzenia), natychmiast podejmij działania.

Rynek wiązek elektrycznych w Polsce co warto wiedzieć?

Jako Alan Kozak z dumą mogę powiedzieć, że Polska jest jednym z europejskich liderów w produkcji wiązek elektrycznych dla motoryzacji. Na terenie naszego kraju działają fabryki wielu globalnych gigantów, takich jak Leoni, Aptiv, SEWS (Sumitomo Electric Wiring Systems) czy Lear Corporation. Te firmy produkują komponenty na pierwszy montaż dla największych marek samochodowych na świecie, co świadczy o wysokiej jakości i zaawansowaniu technologicznym polskiego przemysłu. Dzięki temu mamy dostęp do szerokiej gamy części, zarówno oryginalnych, jak i wysokiej jakości zamienników.

• Autoryzowane Serwisy (ASO): Zawsze dobry wybór, jeśli zależy Ci na oryginalnych częściach i gwarancji producenta. Ceny mogą być jednak najwyższe.
• Niezależne warsztaty elektromechaniczne: Szukaj warsztatów specjalizujących się w elektryce samochodowej. Dobry elektromechanik to skarb!
• Rekomendacje: Pytaj znajomych, szukaj opinii online. Dobre warsztaty często mają pozytywne recenzje.
• Pytaj o doświadczenie: Nie bój się zapytać o doświadczenie mechanika z konkretnym modelem samochodu lub typem usterki.
• Gwarancja na usługę: Upewnij się, że warsztat udziela gwarancji na wykonaną naprawę.
• Diagnostyka komputerowa: Sprawdź, czy warsztat dysponuje nowoczesnym sprzętem diagnostycznym, który pozwoli na precyzyjne zlokalizowanie usterki.
