Napięcie elektryczne to jedna z tych wielkości, które pojawiają się wszędzie: w zadaniach z fizyki, w opisie akumulatorów i podczas diagnozy instalacji samochodowej. Sednem jest prosty wzór na napięcie: U = W/q, ale sama formuła bez kontekstu niewiele daje. W tym tekście wyjaśniam, co oznaczają symbole, kiedy używa się innego zapisu U = I·R i jak odczytywać napięcie w praktyce, zwłaszcza przy akumulatorach 12 V.
Najważniejsze rzeczy o napięciu, które warto zapamiętać od razu
- Najważniejszy wzór na napięcie to U = W/q, czyli praca przypadająca na 1 C ładunku.
- Jednostką napięcia jest wolt [V], a 1 V = 1 J/C.
- W obwodach oporowych często wygodniejszy jest zapis U = I·R, czyli prawo Ohma.
- W typowym aucie akumulator 12 V po postoju zwykle pokazuje około 12,6-12,8 V, a podczas ładowania 13,8-14,4 V.
- Sam pomiar napięcia bez obciążenia nie zawsze mówi wszystko o stanie akumulatora.
Czym jest napięcie elektryczne i dlaczego nie mylić go z prądem
Ja patrzę na napięcie jako na różnicę potencjałów między dwoma punktami obwodu. W praktyce oznacza to, ile energii przypada na pojedynczy ładunek, gdy przenosisz go z jednego punktu do drugiego. To nie jest więc „ilość prądu” ani „moc baterii” w potocznym sensie, tylko parametr, który mówi, jak duży jest elektryczny „napęd” obwodu.
Wolt nie opisuje więc przepływu ładunku, tylko warunki, w których ten przepływ może wystąpić. Dlatego w aucie można mieć akumulator, który pokazuje poprawne napięcie spoczynkowe, a mimo to pod obciążeniem zachowuje się słabo. Gdy rozumiesz już, czym jest napięcie, można przejść do samego zapisu matematycznego i zobaczyć, skąd bierze się U = W/q.
Jak czytać zapis U = W/q bez szkolnego żargonu
Ten zapis jest definicją napięcia: U = W/q. Litera W oznacza pracę wykonaną przy przenoszeniu ładunku, a q to ładunek elektryczny. Im większa praca przypada na ten sam ładunek, tym większe napięcie. To naprawdę prosta proporcja, tylko zapisana językiem fizyki.
Co oznaczają symbole
W mierzy się w dżulach [J], q w kulombach [C], a U w woltach [V]. Zależność jednostek wygląda tak: 1 V = 1 J/C. Dzięki temu łatwo sprawdzić, czy obliczenie ma sens: jeśli wychodzi J/C, otrzymujesz wynik w woltach.
Krótki przykład obliczeniowy
Jeśli do przeniesienia ładunku 3 C potrzebna była praca 18 J, to napięcie wynosi:
U = W/q = 18 J / 3 C = 6 V.
Ten przykład pokazuje najważniejszą rzecz: napięcie nie jest abstrakcyjną liczbą, tylko sposobem opisu energii przypadającej na ładunek. To dobry moment, żeby zobaczyć drugi zapis, który w praktyce częściej ląduje w kalkulatorze niż definicja.
Drugi zapis, który w praktyce pojawia się częściej

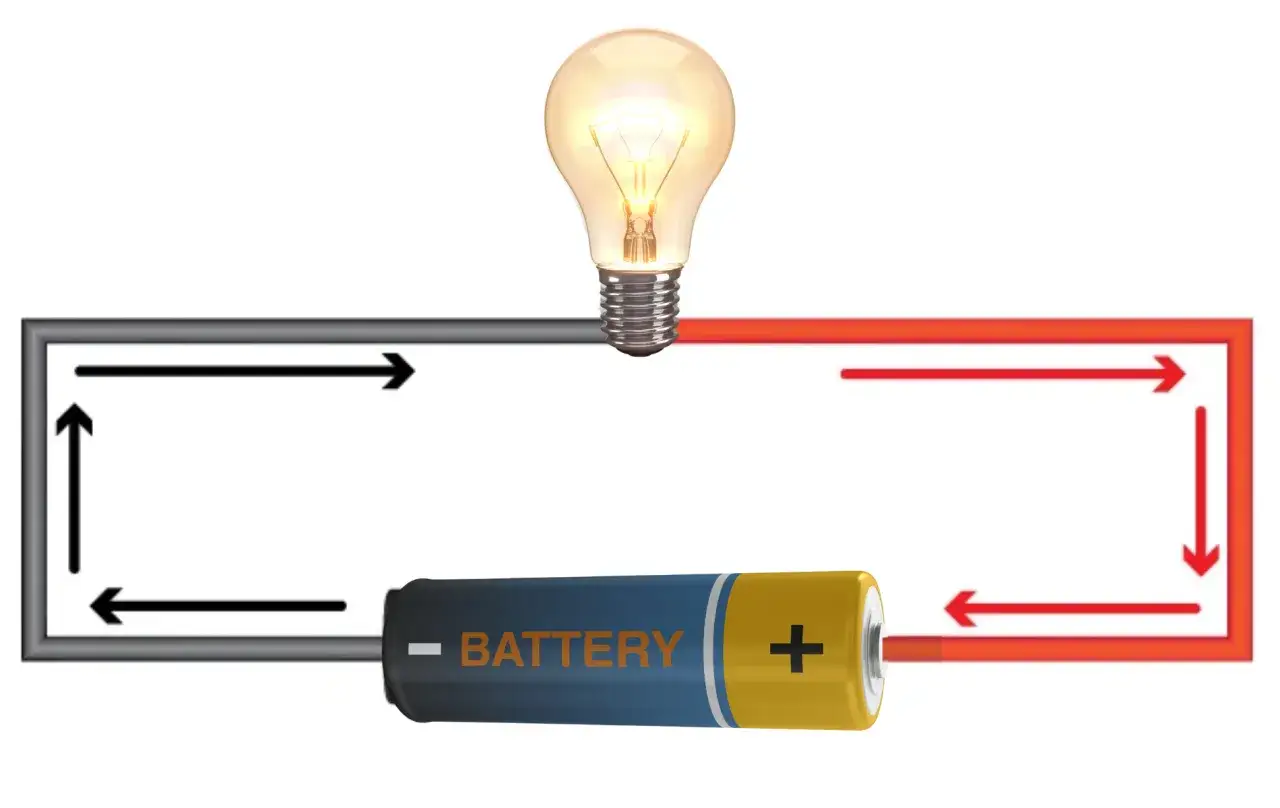

W prostych obwodach bardzo często korzystam z prawa Ohma, czyli z zapisu U = I·R. Tutaj I to natężenie prądu, a R to opór. Ten wzór nie zastępuje definicji napięcia, tylko pokazuje, jak napięcie zachowuje się w obwodzie, gdy znamy prąd i opór.
| Zapis | Co opisuje | Kiedy go używam |
|---|---|---|
| U = W/q | Definicję napięcia, czyli energię przypadającą na ładunek | Gdy wyjaśniam sens wielkości albo liczę zadania z pracy i ładunku |
| U = I·R | Spadek napięcia na oporze w obwodzie | Gdy znam prąd i opór, np. w prostych obwodach i instalacjach |
To nie są konkurencyjne wzory, tylko dwa poziomy tego samego zjawiska. Pierwszy daje definicję, drugi opisuje praktyczne zachowanie obwodu. Właśnie dlatego ten sam parametr warto czytać inaczej w aucie niż w zeszycie do fizyki.
Kiedy ten skrót działa, a kiedy już nie
U = I·R sprawdza się najlepiej w prostych, oporowych fragmentach układu. Gdy w grę wchodzą diody, układy sterujące, akumulatory pod obciążeniem albo elementy o nieliniowej charakterystyce, trzeba uważać z automatycznym stosowaniem tej zależności. Sama liczba z multimetru nie zawsze mówi, jak układ zachowa się w realnym obciążeniu.
Jeżeli ktoś liczy napięcie tylko „z wzoru”, a pomija warunki pracy elementu, wynik bywa poprawny matematycznie, ale słaby praktycznie. I właśnie dlatego przy akumulatorach i instalacji samochodowej patrzę nie tylko na wzór, lecz także na kontekst pomiaru.
Co napięcie mówi o akumulatorze samochodowym
W motoryzacji napięcie odczytuję trochę inaczej niż w szkolnym zadaniu, bo liczy się nie tylko sama liczba, ale też moment pomiaru. Typowy akumulator kwasowo-ołowiowy 12 V po kilku godzinach postoju zwykle pokazuje około 12,6-12,8 V. To nie przypadek: „12 V” jest nazwą systemu, a nie sztywną wartością zmierzoną na klemach.
| Stan pomiaru | Orientacyjny wynik | Jak to czytam |
|---|---|---|
| Silnik wyłączony, po postoju | 12,6-12,8 V | Akumulator zwykle jest dobrze naładowany |
| Silnik wyłączony, niższy odczyt | 12,4-12,5 V | Warto myśleć o doładowaniu i sprawdzeniu stanu baterii |
| Wyraźnie słaby odczyt | Poniżej 12,4 V | Akumulator może być osłabiony lub częściowo rozładowany |
| Silnik pracuje | 13,8-14,4 V | Alternator zwykle ładuje prawidłowo |
Jeśli napięcie ładowania jest wyraźnie poza tym zakresem, nie zakładałbym od razu awarii akumulatora. Czasem problem leży w alternatorze, regulatorze napięcia, połączeniach masy albo po prostu w dużym spadku napięcia na przewodach. W nowszych autach i hybrydach sytuacja bywa jeszcze bardziej złożona, bo instalacja pomocnicza 12 V nie działa w izolacji od reszty układu.
W praktyce najwięcej błędów bierze się właśnie z tego, że ktoś wyciąga wnioski z jednego odczytu bez sprawdzenia, czy pomiar był wykonany przy wyłączonym silniku, po jeździe, pod obciążeniem czy w trakcie ładowania. Jeżeli coś tu najłatwiej pomylić, to nie sama liczba, tylko moment i warunki pomiaru.
Najczęstsze błędy przy liczeniu i mierzeniu napięcia
Przy napięciu najczęściej widzę te same pomyłki. Nie są spektakularne, ale potrafią całkiem zepsuć wynik albo diagnozę:
- mylenie napięcia z natężeniem prądu, czyli U z I;
- pomijanie jednostek i traktowanie liczby bez kontekstu;
- używanie prawa Ohma tam, gdzie element nie zachowuje się liniowo;
- ocenianie akumulatora tylko po napięciu spoczynkowym, bez testu pod obciążeniem;
- mierzenie bez ustawienia multimetru na prąd stały [DC], gdy sprawdzasz baterię samochodową.
Przeczytaj również: Problemy z wiązką elektryczną? Objawy, diagnoza, rozwiązania
Jak mierzyć, żeby wynik miał sens
- Ustaw miernik na pomiar napięcia stałego.
- Przyłóż końcówki bezpośrednio do biegunów akumulatora.
- Sprawdź wynik po postoju, a potem porównaj go z odczytem przy pracującym silniku.
- Jeśli wynik wygląda podejrzanie, sprawdź też spadek napięcia na klemach i przewodach.
Takie podejście pozwala odróżnić słaby akumulator od problemu z ładowaniem albo z połączeniami. Gdy te pułapki masz z tyłu głowy, obliczenia i diagnostyka stają się dużo prostsze.
Jak patrzeć na napięcie tak, żeby wynik naprawdę pomagał
Najlepiej zapamiętać dwie rzeczy. Po pierwsze, U = W/q mówi, czym napięcie jest z definicji. Po drugie, U = I·R pozwala szybko policzyć napięcie w prostym obwodzie. Reszta to już umiejętność czytania kontekstu: czy mówimy o zadaniu z fizyki, czy o akumulatorze w samochodzie.
Jeśli chcesz ocenić baterię lub instalację, nie zatrzymuj się na samym odczycie. Zobacz, kiedy został wykonany, czy układ był obciążony i czy napięcie trzyma się w typowym zakresie dla danej sytuacji. To właśnie wtedy liczba z multimetru zaczyna być naprawdę użyteczna.
