Montaż lamp LED w ciągniku: Podłącz sam i uniknij błędów!

Jako doświadczony praktyk wiem, że odpowiednie oświetlenie w ciągniku rolniczym to podstawa efektywnej i bezpiecznej pracy po zmroku. Ten artykuł to kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces montażu i podłączenia dodatkowego oświetlenia LED. Dowiesz się, jak wybrać odpowiednie lampy, jak prawidłowo wykonać instalację elektryczną, a także jak uniknąć typowych błędów i zapewnić zgodność z obowiązującymi przepisami. Moim celem jest przekazanie Ci praktycznej wiedzy, która pozwoli Ci samodzielnie i bez obaw poprawić widoczność w Twojej maszynie.

Standardowe oświetlenie halogenowe w wielu ciągnikach, zwłaszcza tych starszych, często okazuje się niewystarczające. Niska efektywność, słaba widoczność, zwłaszcza na większych areałach czy w trudnych warunkach pogodowych, oraz krótka żywotność żarówek to problemy, które utrudniają, a czasem wręcz uniemożliwiają komfortową i bezpieczną pracę po zmroku. Wielokrotnie sam przekonałem się, jak męczące jest wytężanie wzroku w słabym świetle.

Właśnie dlatego lampy LED stały się tak popularnym rozwiązaniem w rolnictwie. Ich kluczowe zalety to znacznie większa moc świetlna, która dosłownie rozjaśnia pole pracy, a także imponująco dłuższa żywotność w porównaniu do tradycyjnych halogenów. Co więcej, lampy LED charakteryzują się znacznie niższym zużyciem energii, co przekłada się na mniejsze obciążenie alternatora i akumulatora, a w konsekwencji na efektywniejszą i tańszą eksploatację ciągnika.

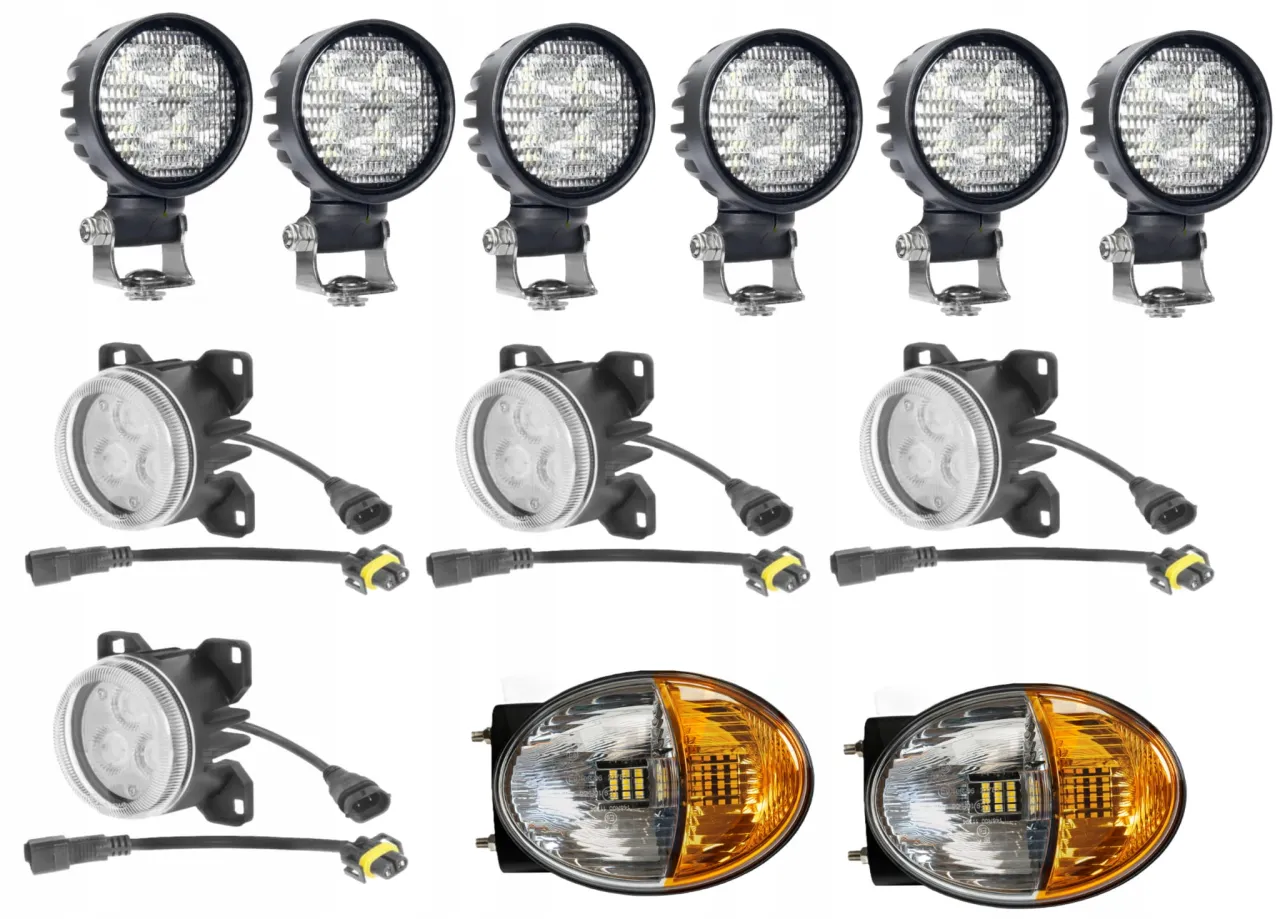

• Lampy robocze (robocze światła LED): To najczęściej montowany typ oświetlenia. Służą do oświetlania pola pracy, maszyn towarzyszących czy przestrzeni wokół ciągnika. Mogą mieć różny kąt świecenia od skupionego (spot) do szerokiego (flood) w zależności od potrzeb. Pamiętaj, że ich użycie jest dozwolone wyłącznie poza drogami publicznymi.
• Lampy ostrzegawcze ("koguty" LED): Niezbędne do sygnalizowania obecności ciągnika, zwłaszcza podczas pracy na poboczu drogi, w nocy lub w warunkach ograniczonej widoczności. Wersje LED są znacznie trwalsze i bardziej widoczne niż tradycyjne.
• Dodatkowe oświetlenie drogowe (dalekosiężne, przeciwmgielne): Choć rzadziej montowane jako "dodatkowe" niż robocze, mogą znacząco poprawić widoczność na drodze. Ich montaż i użycie podlega jednak bardzo ścisłym regulacjom homologacyjnym i lokalizacyjnym, co muszę mocno podkreślić. Często spotykane są również panele LED (tzw. LED bary) montowane na dachu kabiny, które zazwyczaj pełnią funkcję lamp roboczych.

Wybór lamp LED: jak uniknąć rozczarowań?

Zanim przystąpisz do montażu, musisz zrozumieć polskie przepisy dotyczące homologacji lamp LED w ciągnikach. To niezwykle ważna kwestia, której zaniedbanie może prowadzić do poważnych konsekwencji. Otóż, każda lampa (poza roboczymi) używana na drogach publicznych musi posiadać znak homologacji europejskiej, czyli literę "E" w okręgu, umieszczoną na kloszu lub obudowie. To gwarancja, że lampa spełnia określone normy bezpieczeństwa i jakości. Lampy robocze, które mają służyć wyłącznie do oświetlania pola pracy, nie muszą posiadać takiej homologacji. Jednak kluczowe jest to, że mogą być używane wyłącznie podczas pracy w polu. Włączanie ich na drodze publicznej jest nielegalne i może skutkować mandatem, a nawet zatrzymaniem dowodu rejestracyjnego pojazdu. Wiem z doświadczenia, że służby kontrolne zwracają na to uwagę.

Zgodnie z polskimi przepisami, każda lampa (poza roboczymi) używana na drogach publicznych musi posiadać znak homologacji europejskiej (litera "E" w okręgu).

Wybierając lampy LED, nie kieruj się wyłącznie ceną. Zwróć uwagę na kluczowe parametry techniczne, które decydują o jakości i efektywności oświetlenia:

• Lumeny: Ten parametr określa całkowitą ilość światła emitowanego przez lampę. Im więcej lumenów, tym jaśniejsze światło. Pamiętaj jednak, że sama liczba lumenów nie gwarantuje dobrego światła. Równie ważna jest optyka lampy, czyli sposób, w jaki światło jest rozpraszane lub skupiane. Tanie lampy z dużą liczbą lumenów często mają słabą optykę, co skutkuje oślepianiem i nierównomiernym oświetleniem.
• Barwa światła (temperatura barwowa): Wyrażana w Kelvinach (K), określa odcień światła. Dostępne są barwy ciepła (poniżej 3000K, żółtawa), neutralna (ok. 4000-5000K, najbardziej zbliżona do światła dziennego) i zimna (powyżej 5000K, niebieskawa). Do pracy w polu najczęściej polecam barwę neutralną lub zimną (ok. 5000-6000K), ponieważ zapewnia ona najlepszy kontrast i widoczność detali, co jest kluczowe w nocy.
• Kąt świecenia (spot vs. flood):
  • Wiązka skupiona (spot): Charakteryzuje się wąskim, intensywnym strumieniem światła, idealnym do oświetlania odległych punktów lub wąskich pasów pola. Sprawdza się na przykład do oświetlania końca pola podczas orki.
  • Wiązka rozproszona (flood): Daje szeroki, równomierny rozsył światła, doskonały do oświetlania bliskiego otoczenia ciągnika, maszyn towarzyszących czy szerokich pasów pola. Jest to często wybór do ogólnego oświetlenia roboczego.
  Warto rozważyć kombinację obu typów, aby uzyskać optymalne pokrycie oświetleniowe.

Jednym z najczęstszych problemów, z jakimi spotykam się przy tanich, niskiej jakości lampach LED, są zakłócenia elektromagnetyczne (EMC). Objawiają się one szumem w radiu, zakłóceniami w działaniu CB radia, a nawet problemami z sygnałem GPS. To niezwykle irytujące i może utrudniać komunikację oraz precyzyjną pracę. Aby uniknąć tych problemów, certyfikat kompatybilności elektromagnetycznej (EMC) jest absolutnie kluczowy. Lampy z takim certyfikatem są zaprojektowane tak, aby minimalizować emisję zakłóceń. Lampy niskiej jakości często nie posiadają tego certyfikatu, a ich niska cena jest często sygnałem ostrzegawczym.

Lista zakupów: narzędzia i materiały do montażu

Aby montaż przebiegł sprawnie i bezpiecznie, potrzebujesz odpowiedniego wyposażenia. Oto kompleksowa lista, którą zawsze mam pod ręką:

• Wybrane lampy LED: Zgodne z Twoimi potrzebami i przepisami (homologacja, EMC).
• Przewody elektryczne: O odpowiednim przekroju (np. 1.5 mm² lub 2.5 mm²), najlepiej w dwóch kolorach (np. czerwony do plusa, czarny do masy) dla łatwiejszej identyfikacji.
• Przekaźnik: Dobrany do mocy lamp, najlepiej hermetyczny.
• Bezpiecznik: Typu samochodowego, dobrany do mocy lamp, z zapasem.
• Oprawka bezpiecznika: Hermetyczna, montowana na przewodzie.
• Włącznik: Solidny, najlepiej podświetlany, przeznaczony do montażu w kabinie.
• Konektory: Oczkowe (do podłączenia do akumulatora i masy), płaskie (do przekaźnika i włącznika), ewentualnie widełkowe. Upewnij się, że są odpowiednie do przekroju przewodów.
• Koszulki termokurczliwe: Różne rozmiary, do izolowania połączeń.
• Opaski zaciskowe (trytytki): Do mocowania przewodów.
• Peszel (rurka karbowana): Do ochrony przewodów przed uszkodzeniami mechanicznymi i wilgocią.
• Narzędzia:
  • Ściągacz izolacji: Precyzyjny, do różnych przekrojów.
  • Zaciskarka do konektorów: Niezbędna do pewnego mocowania konektorów.
  • Lutownica i cyna: Do trwałych połączeń (opcjonalnie, ale zalecane).
  • Miernik uniwersalny (multimetr): Do sprawdzenia napięcia, ciągłości obwodu i poprawności podłączenia.
  • Wiertarka i wiertła: Do montażu lamp i włącznika.
  • Klucze i śrubokręty: Do mocowania lamp i innych elementów.
  • Nóż monterski/ostre nożyczki: Do cięcia peszli i przewodów.

Prawidłowy dobór przekaźnika i bezpiecznika to podstawa bezpieczeństwa. Aby to zrobić, musisz znać całkowitą moc (P) wszystkich lamp LED, które zamierzasz podłączyć. Następnie oblicz prąd (I) płynący przez obwód, korzystając z prostego wzoru: I = P/U, gdzie I to prąd w Amperach, P to moc w Watach, a U to napięcie w Voltach (dla ciągnika zazwyczaj 12V lub 24V). Na przykład, jeśli podłączasz dwie lampy po 50W każda, całkowita moc wynosi 100W. Przy napięciu 12V, prąd wyniesie I = 100W / 12V ≈ 8.3A. Bezpiecznik i przekaźnik należy dobrać z pewnym zapasem, zazwyczaj 20-30% powyżej obliczonego prądu. W tym przypadku bezpiecznik 10A lub 15A będzie odpowiedni, a przekaźnik na 20A lub 30A zapewni komfortowy margines bezpieczeństwa.

Nie mogę wystarczająco podkreślić, jak ważne jest dobranie odpowiedniego przekroju przewodów zasilających. To jeden z najczęściej popełnianych błędów, który może mieć poważne konsekwencje. Zbyt cienkie przewody stawiają większy opór, co prowadzi do spadków napięcia (lampy świecą słabiej niż powinny), a co gorsza, do ich przegrzewania się. Przegrzewające się kable to prosta droga do uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach do pożaru instalacji. Dla typowych lamp roboczych o mocy do 100-150W na obwód, zalecany przekrój przewodów to 1.5 mm². Jeśli planujesz podłączyć większą moc lub instalacja jest dłuższa, zastosuj przewody o przekroju 2.5 mm². Zawsze lepiej mieć przewody nieco grubsze niż zbyt cienkie.

Montaż lamp LED: uniwersalny poradnik krok po kroku

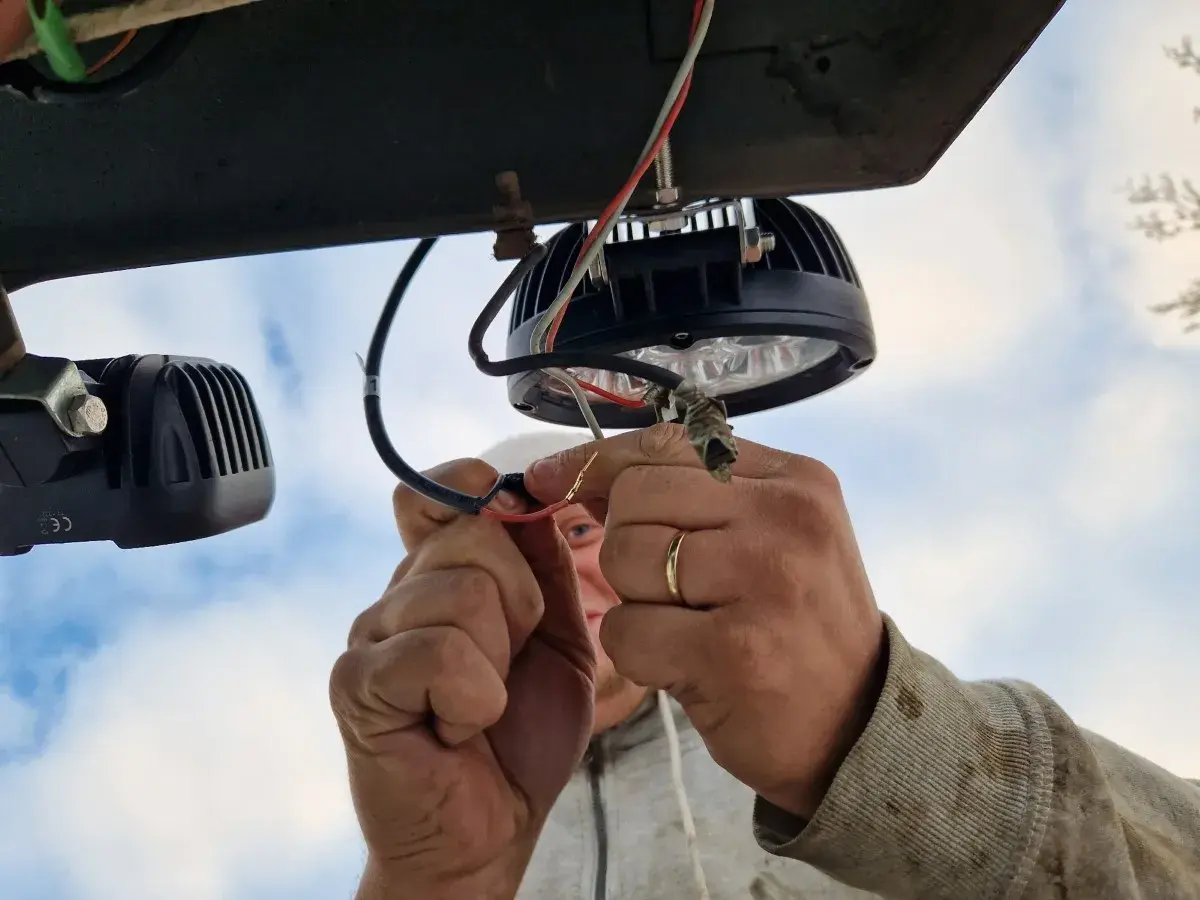

Zacznij od dokładnego zaplanowania rozmieszczenia lamp LED na ciągniku. To kluczowe dla maksymalnej efektywności oświetlenia i bezpieczeństwa. Lampy robocze najczęściej montuje się na dachu kabiny (z przodu i z tyłu), na błotnikach lub na specjalnych wspornikach. Zawsze staram się umieścić je tak, aby oświetlały obszar pracy bez oślepiania operatora (np. odbiciem od maski) i innych osób. Zastanów się, jakie obszary potrzebujesz oświetlić czy to szeroki pas pola przed maszyną, czy może konkretne punkty robocze przy narzędziach. Dobrze jest też sprawdzić, czy lampy nie będą zasłaniać innych świateł pojazdu ani nie będą narażone na uszkodzenia mechaniczne podczas codziennej eksploatacji.

Po zaplanowaniu rozmieszczenia lamp, przystąp do prowadzenia przewodów elektrycznych. To etap, na którym nie warto oszczędzać czasu ani materiałów. Przewody muszą być solidnie zabezpieczone przed uszkodzeniami mechanicznymi (np. przetarciem o ostre krawędzie), wysoką temperaturą (szczególnie w okolicy silnika) i wilgocią. Zawsze używam peszli (rurek karbowanych) do ochrony kabli, zwłaszcza na zewnątrz kabiny. Przewody należy prowadzić wzdłuż istniejących wiązek elektrycznych, mocując je co kilkadziesiąt centymetrów za pomocą opasek zaciskowych. Unikaj prowadzenia kabli w miejscach, gdzie mogą być narażone na ściskanie, zginanie lub bezpośredni kontakt z ruchomymi elementami.

Przekaźnik i bezpiecznik to serce Twojej nowej instalacji, dlatego ich montaż jest niezwykle ważny. Przekaźnik najlepiej zamontować w suchym, łatwo dostępnym miejscu, chronionym przed wodą i brudem, np. pod maską w pobliżu akumulatora lub w skrzynce bezpieczników. Bezpiecznik natomiast powinien być zamontowany jak najbliżej źródła zasilania, czyli akumulatora. Jego rola to ochrona całej instalacji przed przeciążeniem i zwarciem, a przekaźnik odciąża włącznik i fabryczną instalację pojazdu, zapewniając stabilne zasilanie lamp. Upewnij się, że oprawka bezpiecznika jest hermetyczna.

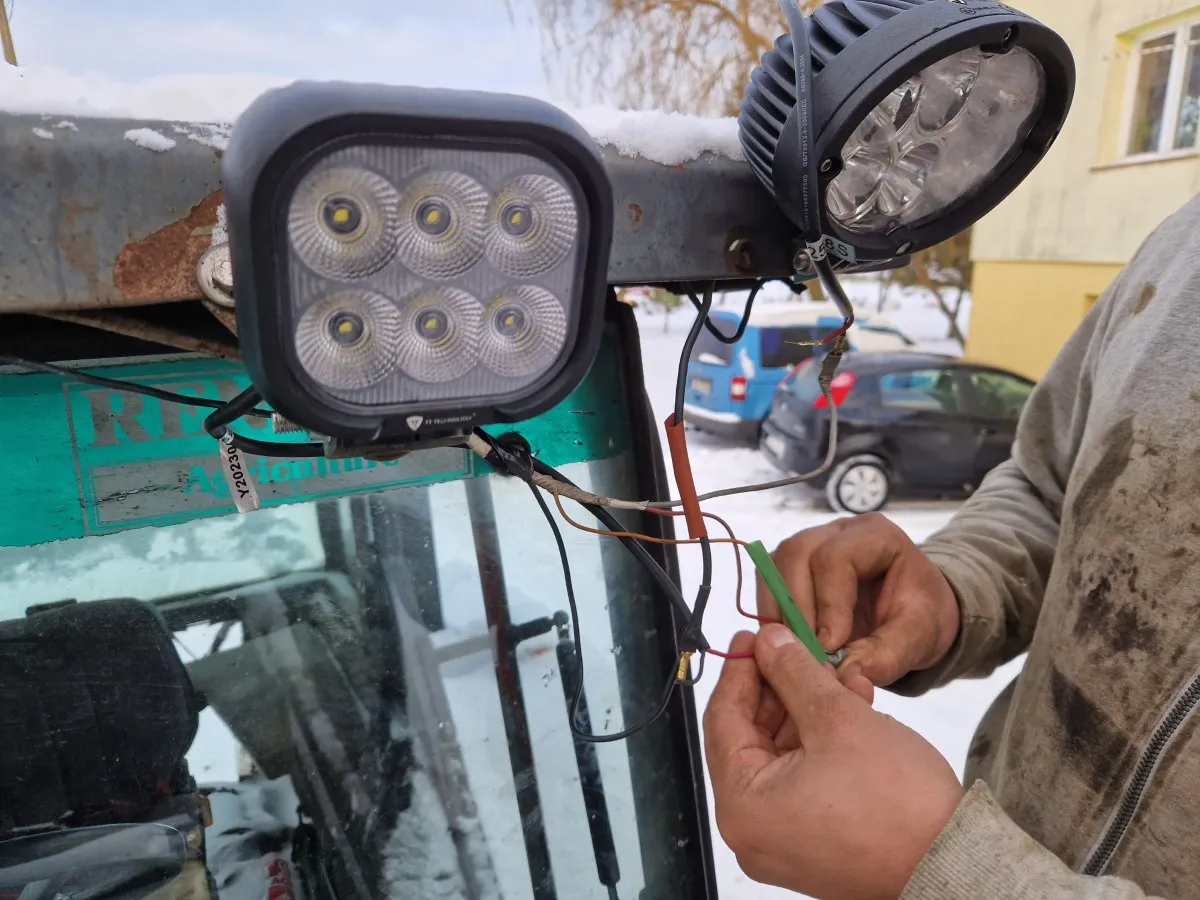

Teraz przejdźmy do sedna, czyli do schematu podłączenia. Pamiętaj, aby przed rozpoczęciem prac odłączyć akumulator, aby uniknąć zwarcia:

1. Podłączenie akumulatora z bezpiecznikiem: Podłącz jeden koniec przewodu o odpowiednim przekroju (np. 2.5 mm²) do plusowego bieguna akumulatora, a drugi koniec do oprawki bezpiecznika. Drugi koniec oprawki bezpiecznika podłącz do przewodu, który poprowadzisz do przekaźnika. Pamiętaj, aby bezpiecznik znajdował się jak najbliżej akumulatora.
2. Zasilanie główne przekaźnika (styk 30): Przewód z bezpiecznika podłącz do styku numer 30 przekaźnika. To jest główne zasilanie dla lamp.
3. Wyjście zasilania na lampy (styk 87): Ze styku numer 87 przekaźnika poprowadź przewód (lub przewody, jeśli masz kilka lamp) do plusowych zacisków lamp LED. Jeśli masz wiele lamp, możesz zastosować rozgałęzienie lub podłączyć je równolegle.
4. Podłączenie lamp LED do masy: Minusowe zaciski wszystkich lamp LED podłącz do masy pojazdu. Możesz to zrobić, podłączając je do ramy ciągnika (upewnij się, że jest to dobry punkt masowy, bez korozji) lub do dedykowanego punktu masowego w instalacji ciągnika.
5. Obwód sterujący przekaźnika (styki 85 i 86):
   • Jeden ze styków obwodu sterującego (np. 86) podłącz do włącznika, który zamontujesz w kabinie.
   • Drugi koniec włącznika podłącz do zasilania plusowego. Zdecydowanie zalecam podłączenie go do plusa po stacyjce (np. z przewodu zasilającego radio), aby lampy nie mogły działać bez kluczyka w stacyjce. Jeśli jednak potrzebujesz niezależnego zasilania (np. do pracy przy wyłączonym silniku), możesz podłączyć go bezpośrednio z akumulatora, ale wtedy musisz zachować szczególną ostrożność, aby nie zapomnieć wyłączyć lamp.
6. Uziemienie obwodu sterującego: Drugi styk obwodu sterującego przekaźnika (np. 85, jeśli 86 jest podłączony do włącznika) podłącz do masy pojazdu.

Po wykonaniu wszystkich połączeń, nadszedł czas na końcowe etapy. Dokładnie zabezpiecz wszystkie połączenia użyj koszulek termokurczliwych na konektorach i lutowanych punktach, aby zapewnić izolację i ochronę przed wilgocią. Upewnij się, że wszystkie przewody są solidnie zamocowane opaskami zaciskowymi i poprowadzone w peszlach. Następnie podłącz akumulator i sprawdź poprawność działania całej instalacji. Użyj miernika uniwersalnego, aby sprawdzić napięcie na lampach i upewnić się, że nie ma spadków. Na koniec, przeprowadź test wszystkich lamp przed pierwszym użyciem w polu. Upewnij się, że świecą prawidłowo, a włącznik działa bez zarzutu. Sprawdź, czy wszystkie połączenia są stabilne i bezpieczne, aby uniknąć problemów w przyszłości.

Unikaj błędów: najczęstsze problemy przy montażu lamp LED

Jak już wspomniałem, jednym z najbardziej irytujących problemów, szczególnie w przypadku tanich lamp LED, są zakłócenia elektromagnetyczne (EMC). Objawiają się one jako szum w radiu, zakłócenia w komunikacji CB radia, a nawet niestabilny sygnał GPS, co może być krytyczne przy precyzyjnych pracach. Rozwiązanie jest jedno: inwestuj w lampy z certyfikatem EMC. Jeśli już masz lampy bez tego certyfikatu i borykasz się z zakłóceniami, możesz spróbować zamontować specjalne filtry przeciwzakłóceniowe na przewodach zasilających lampy, ale to często rozwiązanie połowiczne.

W nowszych ciągnikach z rozbudowaną elektroniką i magistralą CANBUS, podłączenie lamp LED o niskim poborze mocy może być interpretowane przez komputer pokładowy jako błąd spalonej żarówki. System CANBUS monitoruje pobór prądu i jeśli jest on zbyt niski, generuje komunikat o błędzie. Aby temu zaradzić, masz dwa główne rozwiązania: możesz zastosować dodatkowe oporniki (rezystory "oszukujące" CAN), które zwiększają obciążenie obwodu do poziomu akceptowalnego przez system, lub wybrać specjalne lampy "CANBUS ready", które mają wbudowane odpowiednie rezystory i są kompatybilne z systemem.

Problem przegrzewających się kabli i topiących się bezpieczników to bardzo poważna sprawa, która może prowadzić do pożaru pojazdu. Najczęściej wynika on z nieprawidłowego doboru przekroju przewodów (zbyt cienkie w stosunku do mocy lamp) lub zastosowania zbyt niskiej wartości bezpiecznika czy przekaźnika. Jeśli przewody są zbyt cienkie, opór powoduje ich nagrzewanie się i topienie izolacji. Zbyt słaby bezpiecznik będzie się przepalał, a zbyt słaby przekaźnik może się skleić lub uszkodzić. Zawsze dokładnie obliczaj wymagany prąd i dobieraj komponenty z odpowiednim zapasem, jak opisałem wcześniej. To inwestycja w Twoje bezpieczeństwo i trwałość instalacji.

Montaż w praktyce: różnice między starszymi a nowoczesnymi ciągnikami

Montaż oświetlenia LED w starszych modelach ciągników, takich jak popularne Ursusy C-330, C-360 czy starsze Zetory, jest zazwyczaj znacznie prostszy. Ich instalacja elektryczna jest mniej skomplikowana, brakuje w nich rozbudowanej elektroniki czy magistrali CANBUS. Oznacza to, że możesz bez większych obaw zastosować podstawowy schemat podłączenia z przekaźnikiem i bezpiecznikiem, bez konieczności martwienia się o błędy komputera pokładowego. To idealne maszyny do nauki i samodzielnego montażu, ponieważ ryzyko problemów z elektroniką pojazdu jest minimalne.

Zupełnie inaczej wygląda sytuacja w nowoczesnych ciągnikach renomowanych marek, takich jak John Deere, New Holland czy Fendt. Te maszyny są naszpikowane zaawansowaną elektroniką i w pełni opierają się na magistrali CAN. W ich przypadku konieczna jest szczególna ostrożność i dokładne planowanie. Jak już wspomniałem, podłączenie lamp LED o niskim poborze mocy może wywołać błędy w systemie. Dlatego tak ważne jest zastosowanie lamp "CANBUS ready" lub dodatkowych rezystorów. Ponadto, zawsze upewnij się, że nie ingerujesz w fabryczne wiązki w sposób, który mógłby naruszyć gwarancję lub spowodować uszkodzenie delikatnych systemów pojazdu. W niektórych przypadkach, zwłaszcza przy bardziej skomplikowanych instalacjach, warto rozważyć konsultację ze specjalistą lub autoryzowanym serwisem, aby uniknąć kosztownych pomyłek.
