Montaż amperomierza w ciągniku: Bezpiecznie monitoruj instalację

Instalacja amperomierza w ciągniku rolniczym to niezwykle praktyczna umiejętność, która pozwala na bieżące monitorowanie stanu układu elektrycznego. Ten przewodnik krok po kroku pomoże Ci bezpiecznie i prawidłowo zamontować ten wskaźnik, co jest kluczowe dla wczesnego wykrywania problemów i zapobiegania kosztownym awariom. Z mojego doświadczenia wiem, że to inwestycja, która szybko się zwraca.

Amperomierz kontra woltomierz: co tak naprawdę pokazuje każdy z nich?

Zastanawiając się nad monitorowaniem instalacji elektrycznej w ciągniku, często pojawia się pytanie: amperomierz czy woltomierz? To ważne rozróżnienie, ponieważ każdy z nich dostarcza zupełnie innych, choć uzupełniających się informacji. Amperomierz mierzy natężenie prądu, czyli ile prądu faktycznie przepływa przez dany obwód. W kontekście ciągnika pokazuje on bilans energetyczny: czy akumulator jest ładowany (wskazówka na plusie), czy rozładowywany (wskazówka na minusie) przez odbiorniki, gdy alternator nie nadąża z produkcją.

Z kolei woltomierz mierzy napięcie w instalacji. Jest znacznie prostszy w montażu, ponieważ podłącza się go równolegle, czyli do plusa i masy, podobnie jak inne odbiorniki. Wskazania woltomierza, takie jak napięcie powyżej 13,8V przy pracującym silniku, pośrednio informują o prawidłowym ładowaniu. Choć woltomierz jest łatwiejszy w instalacji, to amperomierz dostarcza mi bardziej szczegółowego obrazu faktycznego przepływu prądu, co jest nieocenione przy diagnostyce.

Jakie problemy z instalacją elektryczną zasygnalizuje Ci sprawny amperomierz?

Sprawnie działający amperomierz to prawdziwy detektor problemów w instalacji elektrycznej ciągnika. Jego wskazania są jak puls maszyny, który mówi mi wiele o jej kondycji. Oto, co może zasygnalizować:

• Niedoładowanie akumulatora: Jeśli wskazówka amperomierza ciągle utrzymuje się na minusie, nawet przy wyłączonych większych odbiornikach, oznacza to, że alternator nie ładuje akumulatora lub jego wydajność jest zbyt niska. To sygnał do sprawdzenia alternatora, regulatora napięcia lub paska klinowego.
• Nadmierny pobór prądu: Duże wychylenie na minusie, szczególnie po włączeniu wielu odbiorników (np. świateł roboczych, dmuchawy), może wskazywać na przeciążenie instalacji lub zwarcie w którymś z obwodów.
• Awaria alternatora: Brak jakiegokolwiek wychylenia na plusie po uruchomieniu silnika, nawet przy rozładowanym akumulatorze, to niemal pewny znak awarii alternatora lub jego obwodu ładowania.
• Problemy z akumulatorem: Jeśli akumulator szybko się rozładowuje, a amperomierz pokazuje ciągłe, niewielkie rozładowywanie nawet po wyłączeniu silnika i wszystkich odbiorników, może to świadczyć o upływie prądu lub uszkodzonym akumulatorze.

Bezpieczeństwo przede wszystkim: co musisz wiedzieć przed montażem

Dlaczego odłączenie akumulatora to absolutna podstawa?

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu w instalacji elektrycznej ciągnika, musisz wykonać jeden, absolutnie kluczowy krok: odłączyć klemę ujemną (-) od akumulatora. To nie jest opcja, to konieczność! Dlaczego? Praca przy podłączonym akumulatorze niesie ze sobą ogromne ryzyko. Nawet przypadkowe dotknięcie dwoma narzędziami do różnych punktów instalacji może spowodować natychmiastowe zwarcie. To z kolei może doprowadzić do poważnych uszkodzeń instalacji, pożaru, a nawet poparzeń. Bezpieczeństwo jest zawsze na pierwszym miejscu, a odłączenie akumulatora to najprostszy i najskuteczniejszy sposób, aby je zapewnić.

Niezbędne narzędzia i materiały: przygotuj swój warsztat

Przygotowanie to połowa sukcesu, zwłaszcza w mechanice. Zanim przystąpisz do montażu amperomierza, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Oto lista, którą zawsze sprawdzam przed rozpoczęciem pracy:

• Klucze płaskie i nasadowe: Do odkręcania klem akumulatora i innych połączeń.
• Szczypce uniwersalne i tnące: Przydatne do manipulacji przewodami.
• Ściągacz izolacji: Niezbędny do precyzyjnego usuwania izolacji z przewodów.
• Zaciskarka do konektorów: Kluczowa do wykonania solidnych i bezpiecznych połączeń.
• Miernik uniwersalny (multimetr): Do sprawdzenia ciągłości obwodu i napięcia przed i po montażu.
• Nowy amperomierz: O odpowiednim zakresie dla Twojego ciągnika.
• Przewody elektryczne: O odpowiednim przekroju (min. 4 mm², a najlepiej 6 mm²) i długości.
• Konektory oczkowe i widełkowe: Do pewnego połączenia przewodów z amperomierzem i instalacją.
• Taśma izolacyjna wysokiej jakości lub koszulki termokurczliwe: Do zabezpieczenia wszystkich połączeń.
• Opaski zaciskowe (trytytki): Do estetycznego ułożenia i zabezpieczenia przewodów.

Montaż amperomierza krok po kroku

Zasada numer jeden: Amperomierz ZAWSZE podłączamy szeregowo!

To jest fundamentalna zasada, której nie można złamać. Amperomierz, w przeciwieństwie do woltomierza, musi być podłączony szeregowo w obwód. Co to oznacza w praktyce? Musi on zostać wpięty w przerwę w głównym przewodzie prądowym, tak aby cały prąd ładowania akumulatora z alternatora (lub prądnicy) oraz cały prąd pobierany przez odbiorniki musiał przez niego przepłynąć. Tylko w ten sposób miernik będzie w stanie prawidłowo pokazać bilans prądu w instalacji. Jeśli podłączysz go równolegle, spowodujesz natychmiastowe zwarcie i zniszczenie miernika, a być może i innych elementów instalacji. Pamiętaj o tym zawsze!

Lokalizacja idealnego miejsca: gdzie znaleźć główny przewód prądowy?

Aby amperomierz działał prawidłowo i pokazywał rzeczywisty bilans energetyczny ciągnika, musisz go wpiąć w odpowiednie miejsce. Najlepszym i najczęściej stosowanym rozwiązaniem jest wpięcie go w główny, gruby przewód biegnący od zacisku "+" alternatora (oznaczonego często jako B+). Ten przewód zazwyczaj prowadzi do rozrusznika lub do głównego punktu dystrybucji zasilania, takiego jak stacyjka lub skrzynka bezpieczników. To właśnie ten przewód przenosi cały prąd generowany przez alternator do akumulatora i do reszty instalacji. Wpięcie amperomierza w to miejsce gwarantuje, że przez niego przepłynie zarówno prąd ładowania, jak i prąd pobierany przez wszystkie odbiorniki.

Praktyczny schemat podłączenia dla popularnych ciągników (Ursus C-330/C-360)

Dla wielu właścicieli starszych ciągników, takich jak Ursus C-330 czy C-360, instalacja amperomierza to dość typowa procedura. Oto jak ja to zazwyczaj robię:

1. Odłącz akumulator: Jak już wspomniałem, to podstawa. Zawsze zacznij od odłączenia klemy ujemnej (-) akumulatora.
2. Zlokalizuj przewód: W tych modelach ciągników amperomierz wpina się zazwyczaj w przewód idący od zacisku 30 alternatora do zacisku 30 stacyjki. To jest ten główny przewód, który musimy przerwać.
3. Przygotuj miejsce: Wybierz dogodne miejsce na desce rozdzielczej lub w jej pobliżu, aby zamontować nowy amperomierz. Upewnij się, że masz wystarczająco miejsca i dostęp do przewodów.
4. Przerwij przewód: Ostrożnie przetnij zlokalizowany przewód. Pamiętaj, aby zostawić wystarczająco dużo luzu na obu końcach, aby móc podłączyć nowe przewody do amperomierza.
5. Przygotuj nowe przewody: Przygotuj dwa nowe przewody o odpowiednim przekroju (min. 4 mm²) i długości, która pozwoli na swobodne podłączenie amperomierza. Zarób na ich końcach konektory oczkowe lub widełkowe.
6. Podłącz do amperomierza: Jeden koniec pierwszego nowego przewodu podłącz do jednego zacisku amperomierza. Drugi koniec tego przewodu podłącz do jednego z końców przeciętego głównego przewodu.
7. Podłącz drugi przewód: Drugi nowy przewód podłącz do drugiego zacisku amperomierza. Drugi koniec tego przewodu podłącz do drugiego końca przeciętego głównego przewodu.
8. Zabezpiecz połączenia: Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane za pomocą taśmy izolacyjnej lub koszulek termokurczliwych.
9. Zamontuj amperomierz: Przymocuj amperomierz w wybranym miejscu, tak aby był stabilny i czytelny.
10. Podłącz akumulator: Po sprawdzeniu wszystkich połączeń i upewnieniu się, że nie ma żadnych luźnych przewodów ani zwarć, możesz ponownie podłączyć klemę ujemną (-) akumulatora.

Jak poprawnie zarobić konektory i zapewnić solidne połączenie?

• Precyzyjne ściąganie izolacji: Użyj ściągacza izolacji, aby usunąć tylko tyle izolacji, ile jest konieczne do pewnego zarobienia konektora. Zbyt krótka izolacja może prowadzić do zwarcia, zbyt długa osłabia połączenie.
• Solidne zaciskanie: Zawsze używaj dedykowanej zaciskarki do konektorów. Ręczne zaciskanie kombinerkami jest niedopuszczalne, ponieważ nie zapewnia wystarczającej siły i może prowadzić do luźnych połączeń.
• Sprawdzenie połączenia: Po zaciśnięciu delikatnie pociągnij za przewód. Powinien być mocno osadzony w konektorze. Jeśli się wysunie, połączenie jest wadliwe i należy je poprawić.
• Izolacja termokurczliwa: Po zaciśnięciu konektora, nałóż na niego koszulkę termokurczliwą i podgrzej ją. Zapewni to doskonałą izolację i ochronę przed wilgocią oraz uszkodzeniami mechanicznymi. Jeśli nie masz koszulek, użyj wysokiej jakości taśmy izolacyjnej, owijając połączenie kilkukrotnie.
• Unikaj lutowania w miejscach narażonych na wibracje: Chociaż lutowanie daje mocne połączenie, w instalacjach samochodowych i ciągnikowych, narażonych na silne wibracje, może prowadzić do pękania przewodów tuż za lutem. Zaciskanie konektorów jest często bardziej niezawodne.

Wybór amperomierza i przewodów: klucz do prawidłowego działania

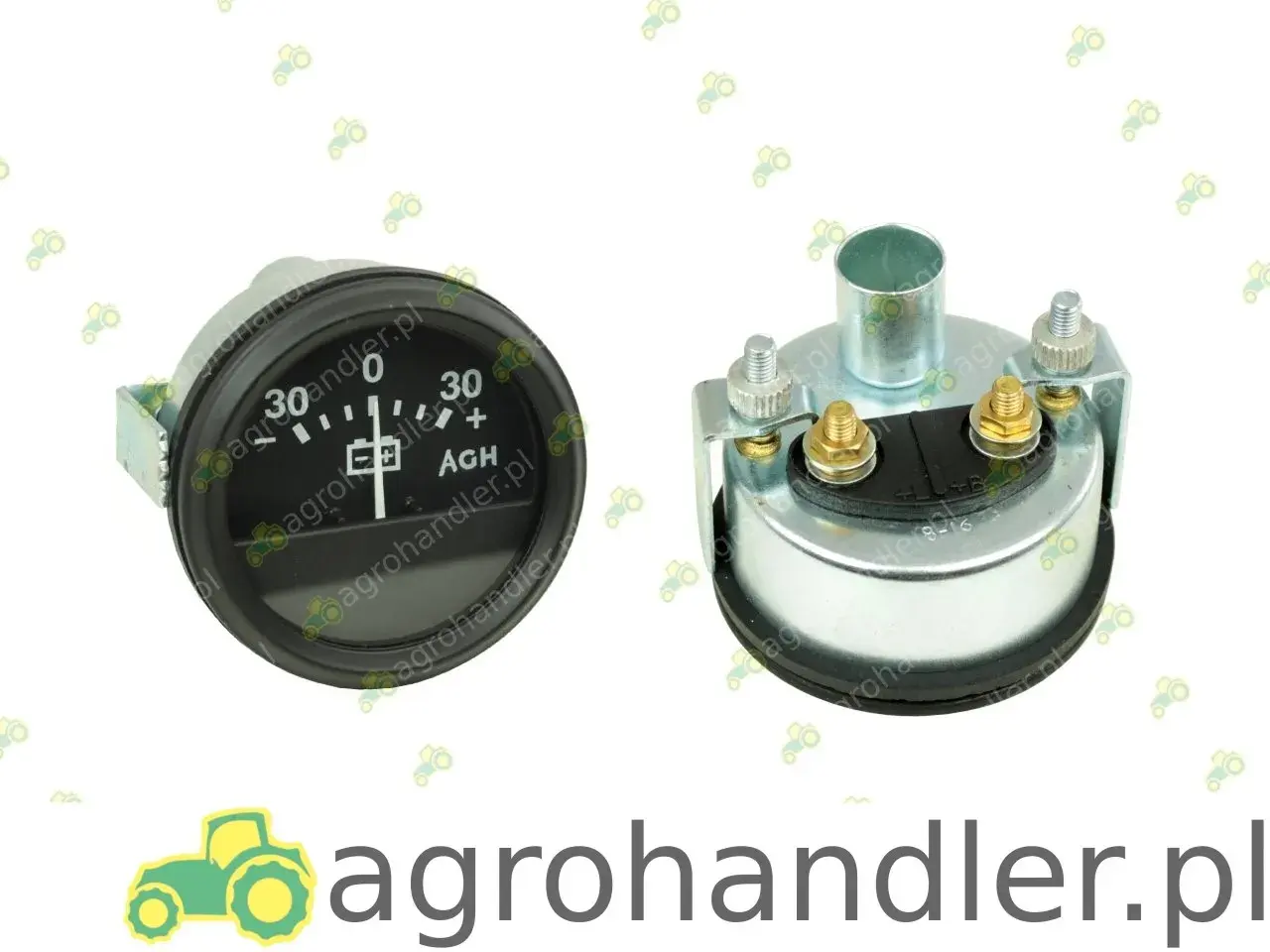

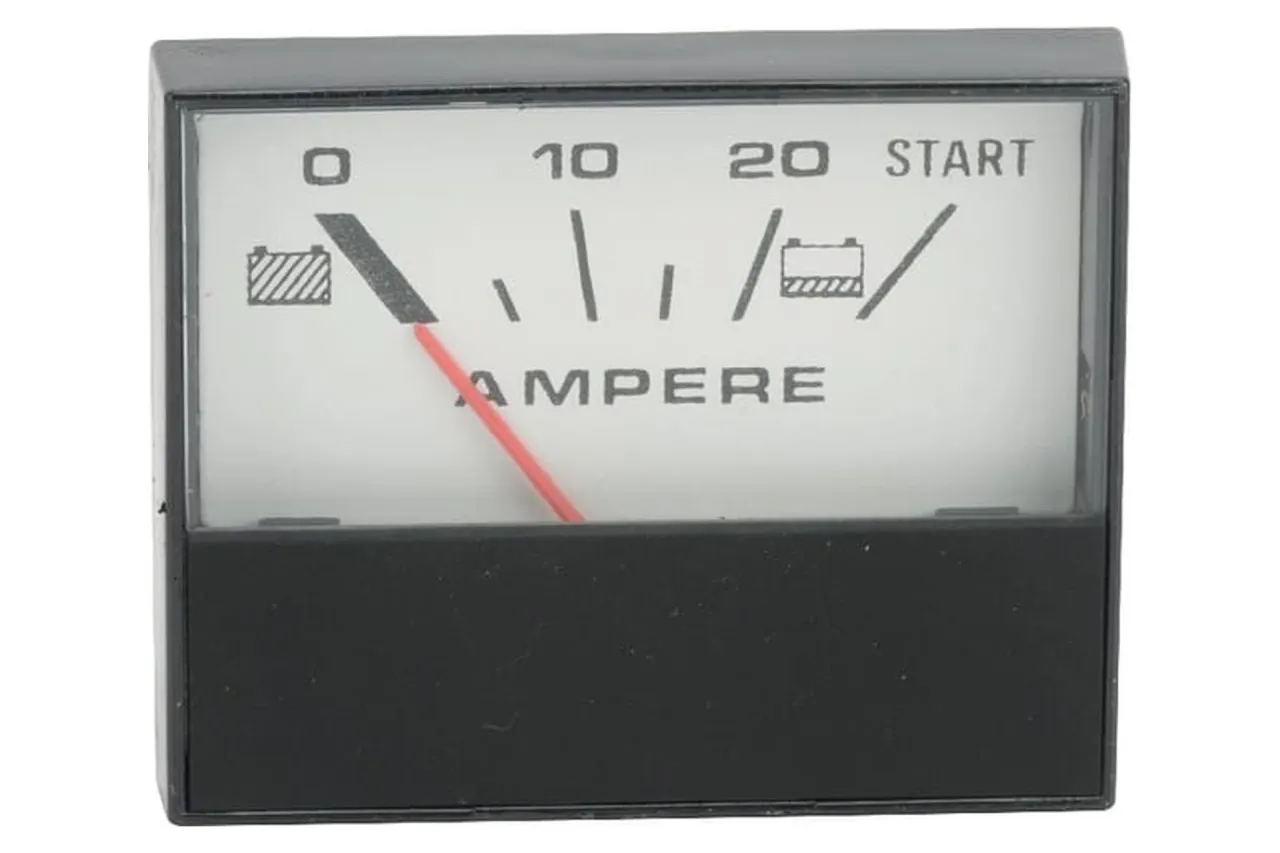

Jaki zakres amperomierza (+/- 30A czy 50A) będzie najlepszy dla Twojego ciągnika?

Wybór odpowiedniego zakresu amperomierza jest kluczowy dla jego prawidłowego i bezpiecznego działania. Nie ma sensu montować miernika o zbyt małym zakresie, który będzie ciągle "wychodził poza skalę", ani zbyt dużego, który będzie nieczytelny. Z mojego doświadczenia wynika, że zakres amperomierza powinien być dobrany do wydajności alternatora w Twoim ciągniku. Standardowe amperomierze do ciągników rolniczych mają zakres +/- 30A lub +/- 50A. Dla przykładu, jeśli posiadasz Ursusa C-360 z alternatorem o wydajności 44A, amperomierz o zakresie +/- 50A będzie idealnym wyborem. Pozwoli on na monitorowanie zarówno pełnego prądu ładowania, jak i znacznego poboru prądu przez odbiorniki, bez ryzyka przeciążenia miernika.

Grubość ma znaczenie: dlaczego zbyt cienkie przewody to ryzyko pożaru?

Kwestia grubości przewodów to jeden z tych aspektów, na których absolutnie nie wolno oszczędzać. Amperomierz jest wpinany w główny obwód prądowy, przez który przepływają bardzo duże prądy, zwłaszcza podczas ładowania akumulatora po rozruchu lub przy włączonych wielu odbiornikach. Użycie zbyt cienkich przewodów do podłączenia amperomierza to proszenie się o kłopoty. Cienkie przewody mają większą rezystancję, co powoduje ich nadmierne nagrzewanie się pod wpływem przepływającego prądu. To nie tylko prowadzi do niebezpiecznych spadków napięcia w instalacji, ale co gorsza, stwarza realne ryzyko pożaru! Zawsze używaj przewodów o przekroju nie mniejszym niż oryginalny przewód, w który się wpinasz. Zazwyczaj zalecany przekrój to minimum 4 mm², a w wielu przypadkach, dla pewności i bezpieczeństwa, nawet 6 mm².

Unikaj tych błędów: najczęstsze pułapki montażowe

Błąd krytyczny: co się stanie, gdy podłączysz amperomierz równolegle?

To jest błąd, który widziałem już nie raz i zawsze kończy się tak samo źle. Pamiętaj, że amperomierz ma bardzo niską rezystancję wewnętrzną, aby nie wpływać na przepływ prądu w obwodzie. Jeśli podłączysz go równolegle, tak jak woltomierz (czyli jeden zacisk do plusa, drugi do masy), stworzysz bezpośrednie, natychmiastowe zwarcie. Prąd popłynie przez amperomierz, omijając wszystkie odbiorniki, co spowoduje gwałtowny wzrost natężenia. Efekt? Amperomierz natychmiast ulegnie zniszczeniu, a w najlepszym wypadku przepali się bezpiecznik. W najgorszym uszkodzisz alternator, akumulator lub wywołasz pożar. To jest błąd, którego po prostu nie wolno popełnić.

Niewłaściwe miejsce wpięcia: dlaczego wskaźnik będzie pokazywał bzdury?

Innym częstym błędem jest wpięcie amperomierza w niewłaściwy obwód. Jeśli podłączysz go na przykład tylko w obwód świateł, wskaźnik będzie pokazywał jedynie prąd pobierany przez same światła. Nie dostarczy Ci to żadnych informacji o ogólnym bilansie energetycznym ciągnika, czyli o tym, czy akumulator jest ładowany, czy rozładowywany przez całą instalację. Takie podłączenie sprawi, że amperomierz będzie bezużyteczny do diagnostyki i monitorowania stanu ładowania. Zawsze upewnij się, że wpinasz go w główny przewód prądowy, który przenosi cały prąd z alternatora do akumulatora i do wszystkich odbiorników.

Luźne styki i słaba izolacja: cichy zabójca Twojej instalacji

Nawet jeśli podłączysz amperomierz w prawidłowy sposób i użyjesz odpowiednich przewodów, to luźne styki i słaba izolacja mogą zniweczyć całą pracę. Słabe połączenia na konektorach powodują zwiększoną rezystancję w danym punkcie. To z kolei prowadzi do nagrzewania się styków, co jest niebezpieczne i może być przyczyną awarii, a nawet pożaru. Dodatkowo, luźne połączenia skutkują niestabilnymi wskazaniami amperomierza, co utrudnia prawidłową interpretację. Niewystarczająca izolacja to prosta droga do przypadkowych zwarć, zwłaszcza w środowisku ciągnika, gdzie panuje wilgoć, brud i wibracje. Zawsze dbaj o to, aby wszystkie połączenia były solidne, czyste i perfekcyjnie zaizolowane.

Sprawdzenie działania: test po montażu

Uruchomienie silnika: jak powinna zachować się wskazówka miernika?

Po zakończeniu montażu i ponownym podłączeniu akumulatora nadszedł czas na test. Uruchom silnik ciągnika. W momencie rozruchu, gdy rozrusznik pobiera duży prąd, wskazówka amperomierza powinna na chwilę mocno wychylić się na minus. Natychmiast po uruchomieniu silnika, gdy alternator zacznie pracować i ładować akumulator, wskazówka powinna przesunąć się na plus, pokazując prąd ładowania. W miarę jak akumulator będzie się ładował, a jego rezystancja wewnętrzna wzrośnie, wskazówka będzie stopniowo wracać w kierunku zera. Ostatecznie, przy w pełni naładowanym akumulatorze i braku dużych odbiorników, powinna oscylować w okolicach zera lub lekko na plusie.

Test obciążenia: włącz światła i zobacz, jak reaguje amperomierz

Aby upewnić się, że amperomierz prawidłowo reaguje na zmiany obciążenia, wykonaj prosty test. Przy pracującym silniku i stabilnych wskazaniach amperomierza, włącz kolejno różne odbiorniki prądu najpierw światła pozycyjne, potem mijania, drogowe, światła robocze, dmuchawę w kabinie, radio. Za każdym razem, gdy włączysz nowy odbiornik, wskazówka amperomierza powinna na chwilę przesunąć się w stronę minusa, a następnie, jeśli alternator jest wydajny, wrócić bliżej zera lub lekko na plus. Jeśli przy włączonych wszystkich odbiornikach wskazówka utrzymuje się mocno na minusie, oznacza to, że alternator nie nadąża z produkcją prądu, a akumulator jest rozładowywany. To cenna informacja diagnostyczna.

Przeczytaj również: Ciągnik na 15 ha: Jaka moc? Nowy czy używany? Alan Kozak radzi

Co oznaczają konkretne wychylenia? Interpretacja wskazań na "plus" i "minus"

Prawidłowa interpretacja wskazań amperomierza jest kluczem do zrozumienia stanu instalacji elektrycznej. Oto co oznaczają poszczególne wychylenia:

• Wychylenie na "plus" (+): Oznacza, że akumulator jest ładowany. Alternator produkuje więcej prądu, niż jest aktualnie zużywane przez odbiorniki, a nadwyżka jest magazynowana w akumulatorze. To pożądany stan podczas pracy silnika.
• Wychylenie na "minus" (-): Oznacza, że akumulator jest rozładowywany. Odbiorniki prądu zużywają więcej energii, niż jest w stanie wyprodukować alternator. Prąd jest wtedy pobierany z akumulatora. Długotrwałe utrzymywanie się wskazówki na minusie, szczególnie przy wyłączonych większych odbiornikach, sygnalizuje problem z ładowaniem.
• Wskazówka w okolicach "zera": Oznacza, że bilans prądu jest wyrównany. Alternator produkuje dokładnie tyle prądu, ile jest zużywane przez odbiorniki, a akumulator nie jest ani ładowany, ani rozładowywany. To idealny stan podczas normalnej pracy, gdy akumulator jest w pełni naładowany.
