Jak zrobić ładowacz na tył ciągnika? Zbuduj sam i oszczędź!

Samodzielna budowa ładowacza na tył ciągnika to projekt, który może przynieść znaczące oszczędności i pozwolić na idealne dopasowanie maszyny do Twoich indywidualnych potrzeb. W tym artykule, jako Alan Kozak, przeprowadzę Cię przez każdy etap tego przedsięwzięcia od projektu, przez dobór materiałów, aż po spawanie, montaż i bezpieczną eksploatację. Dowiesz się, jak zbudować solidny i funkcjonalny ładowacz, który posłuży Ci przez lata.

Koszty budowy ładowacza na tył ciągnika czy warto?

Z mojego doświadczenia wynika, że samodzielna budowa ładowacza na tył ciągnika to przede wszystkim kwestia znaczących oszczędności. Gotowe ładowacze mechaniczne, operowane na linkę, zaczynają się od około 1700 zł, natomiast za wersje hydrauliczne trzeba zapłacić już kilka tysięcy złotych. Budując ładowacz we własnym zakresie, masz realną szansę obniżyć te koszty, wykorzystując dostępne materiały i własne umiejętności. Oczywiście, musisz wziąć pod uwagę cenę stali, elementów hydrauliki i drobnych akcesoriów, ale często jest to ułamek ceny gotowego produktu.

Niezbędne umiejętności i narzędzia do budowy ładowacza

Zanim zabierzesz się do pracy, upewnij się, że posiadasz odpowiednie umiejętności i narzędzia. To klucz do sukcesu i bezpieczeństwa. Oto, co będzie Ci potrzebne:

• Umiejętności:
  • Spawanie (najlepiej metodą MAG/MIG lub elektrodą)
  • Podstawy mechaniki i budowy maszyn
  • Umiejętność czytania schematów technicznych i rysunków
  • Precyzja w pomiarach i cięciu materiałów
• Narzędzia:
  • Spawarka (z odpowiednim osprzętem)
  • Szlifierka kątowa (do cięcia i szlifowania)
  • Wiertarka (stołowa lub ręczna z mocnym statywem)
  • Narzędzia pomiarowe (miarka, kątownik, suwmiarka)
  • Imadło, ściski stolarskie, stół spawalniczy
  • Klucze, młotki i inne podstawowe narzędzia warsztatowe

Ładowacz DIY kontra gotowe rozwiązanie co wybrać?

Decyzja między samodzielną budową a zakupem gotowego ładowacza zależy od wielu czynników. Samodzielnie zbudowany ładowacz ma tę niezaprzeczalną zaletę, że możesz go idealnie dopasować do swojego ciągnika i specyficznych potrzeb. To daje ogromną satysfakcję i pozwala na optymalizację kosztów. Masz pełną kontrolę nad jakością materiałów i wykonania, choć oczywiście nie masz gwarancji producenta.

Z drugiej strony, gotowe rozwiązania oferują certyfikowaną wytrzymałość, gwarancję i często są wyposażone w dodatkowe funkcje, takie jak amortyzacja drgań czy szybkozłącza. Typowe ładowacze hydrauliczne dostępne na rynku charakteryzują się udźwigiem rzędu 300-1000 kg i wysokością podnoszenia około 2.5-3.3 metra, co jest dobrym punktem odniesienia przy projektowaniu własnej konstrukcji. Jeśli masz czas, umiejętności i chcesz zaoszczędzić, DIY to świetna opcja. Jeśli cenisz sobie wygodę i gotowe rozwiązania, rynek oferuje szeroki wybór.

Projektowanie ładowacza klucz do sukcesu

Dlaczego wymiary są tak ważne?

Projektowanie to etap, którego absolutnie nie wolno lekceważyć. Precyzyjne dopasowanie wymiarów ładowacza do konkretnego modelu ciągnika czy to Ursusa C-330, C-360, T-25, czy MF 255 jest absolutnie kluczowe. Niewłaściwe wymiary mogą prowadzić do niestabilności, nadmiernego obciążenia poszczególnych elementów ciągnika (np. przedniego mostu) oraz ogólnej nieskuteczności i niebezpieczeństwa podczas pracy. Zawsze zaczynam od dokładnego pomiaru ciągnika i rozrysowania całej konstrukcji w skali.

Proporcje ramion jak to ugryźć?

Proporcje ramion konstrukcji mają bezpośredni wpływ na kinematykę ładowacza, czyli na jego wysokość podnoszenia i siłę. Zazwyczaj ramię od ciągnika do punktu załamania jest dłuższe, a dalsza część krótsza, co zapewnia dobry zakres ruchu i siłę. Widziałem jednak projekty, które stosują odwrotne proporcje, np. w modelu T-190 SKORPION ramiona belki mają 300 mm i 900 mm. To pokazuje, że można eksperymentować, ale zawsze z głową i po przemyśleniu mechaniki. Pamiętaj, aby symulować ruch ramion na papierze, zanim zaczniesz ciąć stal.

Wymiary łyżki funkcjonalność przede wszystkim

Standardowe wymiary łyżki, które często widuję w udanych projektach, to szerokość 80-95 cm, wysokość około 50 cm i głębokość 60 cm. Moje doświadczenie podpowiada, że szersza i płytsza łyżka może być bardziej funkcjonalna do niektórych zadań, np. do zbierania lekkich materiałów, ponieważ łatwiej nią manewrować i opróżniać. Zawsze dostosuj wymiary łyżki do rodzaju materiałów, które najczęściej będziesz nią transportować.

Tworzenie schematu Twój plan działania

Dobrze przygotowany schemat to Twój przewodnik. Powinien zawierać wszystkie niezbędne informacje, aby budowa przebiegła sprawnie i bez błędów. Oto, co powinien zawierać:

• Dokładne wymiary każdego elementu konstrukcji.
• Typy i grubości materiałów (profile, blachy).
• Punkty mocowania do ciągnika (TUZ) oraz punkty obrotu.
• Rozmieszczenie siłowników hydraulicznych i ich parametry.
• Szczegóły dotyczące spawania i łączenia elementów.
• Wskazówki dotyczące wzmocnień w krytycznych miejscach.

Wybór materiałów podstawa solidnej konstrukcji

Profile stalowe serce konstrukcji

Wybór odpowiednich profili stalowych to fundament wytrzymałości ładowacza. Do budowy ramy głównej najczęściej polecam profile o wymiarach 100x100x5 mm lub 100x100x4 mm. Są wystarczająco mocne, aby wytrzymać znaczne obciążenia. Na ramiona ładowacza, które są bardziej narażone na zginanie, warto zastosować profile 100x50x5 mm. Pamiętaj, że grubość ścianki ma kluczowe znaczenie dla sztywności i trwałości całej konstrukcji.

Blacha na łyżkę wytrzymałość to podstawa

Łyżka to element, który będzie miał bezpośredni kontakt z materiałem, dlatego musi być wyjątkowo wytrzymała. Minimalna grubość blachy na łyżkę to 5-6 mm. Jednak w miejscach szczególnie narażonych na ścieranie, takich jak lemiesz (krawędź tnąca), zdecydowanie warto rozważyć użycie stali trudnościeralnej, na przykład Hardoxu. To znacząco wydłuży żywotność łyżki i pozwoli uniknąć częstych napraw.

Sworznie i tuleje nie oszczędzaj na detalach

Sworznie i tuleje to ruchome elementy, które przenoszą ogromne siły i są narażone na intensywne ścieranie. Muszą być wykonane z utwardzonej stali odpornej na ścieranie. To absolutna podstawa. Co więcej, aby zapobiec powstawaniu luzów, które z czasem mogą doprowadzić do poważnych uszkodzeń, niezbędne jest ich regularne smarowanie, najlepiej co 10-20 motogodzin. Zaniedbanie tego aspektu to jeden z najczęstszych błędów, jakie widuję.

Hydraulika siła i precyzja działania

System hydrauliczny to "mięśnie" Twojego ładowacza. Będziesz potrzebować siłowników hydraulicznych (do podnoszenia i wywrotu łyżki), przewodów hydraulicznych oraz rozdzielacza. Przed zakupem siłowników, sprawdź wydajność pompy hydraulicznej w swoim ciągniku. Jej moc ma bezpośredni wpływ na siłę i szybkość podnoszenia. Częstym problemem, na który warto zwrócić uwagę, jest zanieczyszczony olej hydrauliczny w ciągniku może on szybko uszkodzić nowy rozdzielacz, dlatego upewnij się, że olej jest czysty i w dobrym stanie.

Proces budowy krok po kroku

Cięcie i przygotowanie elementów

Pierwszym krokiem jest precyzyjne cięcie wszystkich profili i blach zgodnie z wcześniej przygotowanym projektem i wymiarami. Użyj szlifierki kątowej z odpowiednią tarczą do cięcia stali. Pamiętaj o dokładności każdy milimetr ma znaczenie. Po cięciu, usuń wszelkie ostre krawędzie i graty, aby zapewnić bezpieczeństwo i estetykę spawów.

Spawanie ramy głównej fundament stabilności

Spawanie ramy głównej to najbardziej krytyczny etap. Zacznij od punktowego łączenia elementów, aby upewnić się, że wszystko pasuje. Następnie, spawaj elementy w odpowiedniej kolejności, aby uniknąć deformacji konstrukcji pod wpływem ciepła. Zawsze stosuj solidne, pełne spawy, które zapewnią maksymalną wytrzymałość. Nie oszczędzaj na jakości spawów to fundament stabilności i bezpieczeństwa.

Montaż ramion i punktów obrotu

Prawidłowy montaż ramion i punktów obrotu jest kluczowy dla płynności ruchu ładowacza. Użyj utwardzonych sworzni i tulei, dbając o precyzyjne spasowanie. Wszystkie punkty obrotu muszą być idealnie osiowe, aby uniknąć zbędnych naprężeń i luzów. Zapewnij możliwość regularnego smarowania tych punktów to przedłuży ich żywotność.

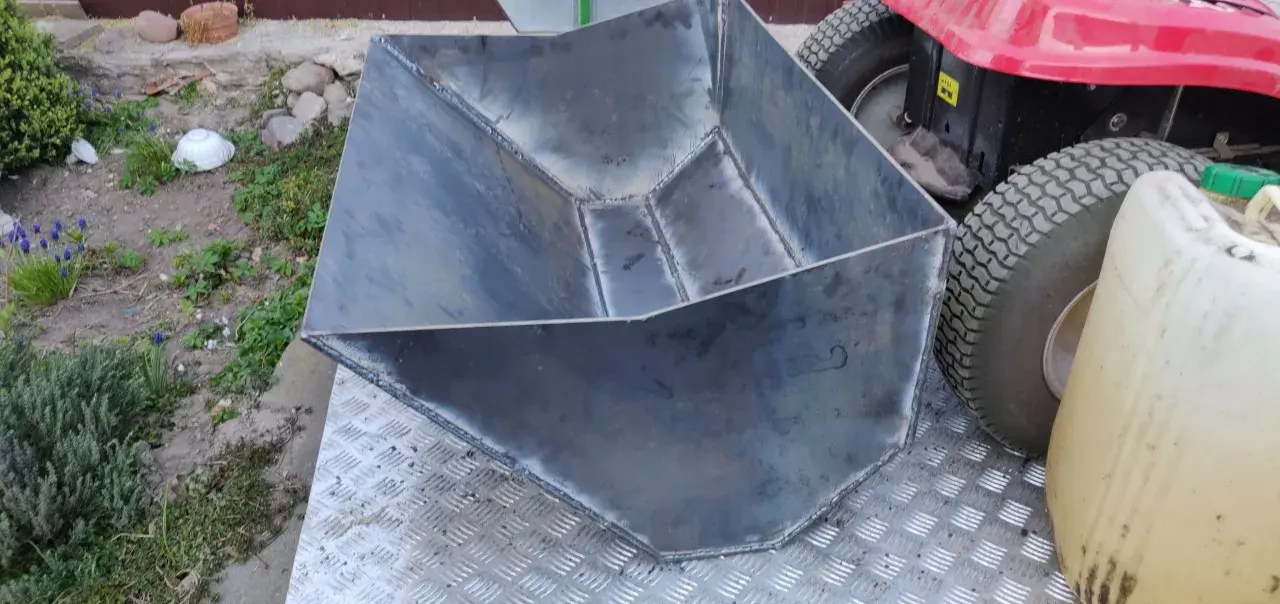

Budowa łyżki serce ładowacza

Konstrukcja łyżki wymaga szczególnej uwagi. Spawaj blachę o grubości 5-6 mm, tworząc solidną i sztywną bryłę. Lemiesz, czyli krawędź tnąca, powinien być wykonany z grubszej blachy lub, co gorąco polecam, ze stali trudnościeralnej Hardox. Pamiętaj o solidnych mocowaniach do ramion ładowacza, które będą przenosić największe obciążenia. Wzmocnij narożniki i punkty mocowania.

Instalacja siłowników hydraulicznych

Siłowniki hydrauliczne należy zamontować w taki sposób, aby ich ruch zapewniał optymalną siłę podnoszenia i kąt wywrotu łyżki. Upewnij się, że punkty mocowania siłowników są odpowiednio wzmocnione i że siłowniki pracują w pełnym zakresie ruchu bez blokowania. Precyzja montażu siłowników ma bezpośredni wpływ na płynność i efektywność pracy ładowacza.

Podłączenie hydrauliki do ciągnika

Prawidłowe podłączenie hydrauliki jest niezbędne do działania ładowacza. Oto instrukcja krok po kroku:

1. Zlokalizuj wyjścia hydrauliczne w swoim ciągniku (zazwyczaj są to szybkozłącza).
2. Podłącz przewody hydrauliczne z siłowników ładowacza do rozdzielacza.
3. Podłącz przewody z rozdzielacza do szybkozłączy ciągnika, zwracając uwagę na prawidłowe oznaczenia (zasilanie, powrót, sekcje robocze).
4. Upewnij się, że wszystkie połączenia są szczelne i zabezpieczone przed przypadkowym rozłączeniem.
5. Sprawdź poziom oleju hydraulicznego w ciągniku i w razie potrzeby uzupełnij go.
6. Ostrożnie uruchom ciągnik i przetestuj działanie hydrauliki ładowacza, obserwując, czy nie ma wycieków i czy ruchy są płynne.

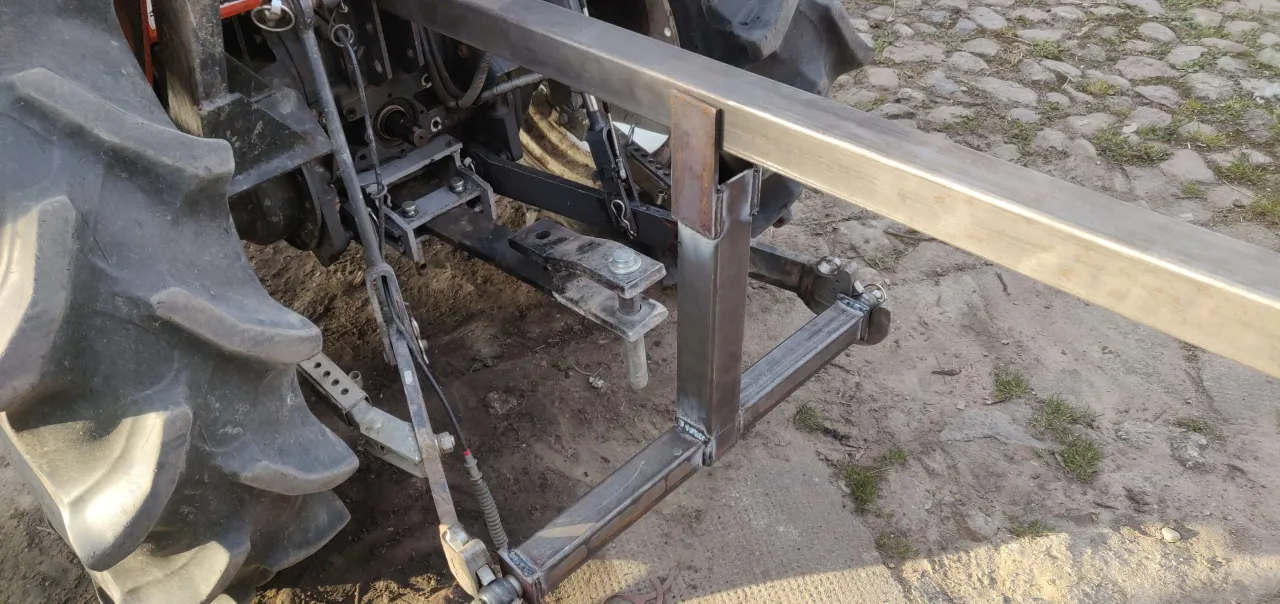

Montaż ładowacza na TUZ-ie

Cały ładowacz montujemy na tylny TUZ (Trzypunktowy Układ Zawieszenia) ciągnika. To standardowe rozwiązanie, które pozwala na szybkie podłączanie i odłączanie urządzenia. Upewnij się, że punkty mocowania ładowacza są solidnie spasowane z ramionami TUZ-u i zabezpieczone odpowiednimi sworzniami i zawleczkami. Sprawdź, czy ładowacz jest stabilnie zamocowany i nie ma luzów, które mogłyby prowadzić do niekontrolowanych ruchów podczas pracy.

Bezpieczeństwo i najczęstsze błędy czego unikać?

Typowe błędy podczas budowy

W mojej praktyce widziałem wiele samodzielnie zbudowanych maszyn i wiem, że najczęstsze błędy mogą mieć poważne konsekwencje. Oto, czego należy unikać:

• Niewłaściwe wymiary: Zbyt długie lub krótkie ramiona, źle dobrana wysokość to wszystko wpływa na stabilność i funkcjonalność.
• Złe materiały: Użycie zbyt cienkich profili, słabej jakości blachy na łyżkę, czy niezahartowanych sworzni drastycznie skraca żywotność i zwiększa ryzyko awarii.
• Brak testów obciążeniowych: Pominięcie tego etapu to proszenie się o kłopoty. Nigdy nie używaj ładowacza do pracy, zanim nie sprawdzisz jego wytrzymałości.
• Niedokładne spawy: Słabe, punktowe spawy zamiast pełnych to prosta droga do pęknięć konstrukcji.
• Zaniedbanie smarowania: Brak regularnego smarowania ruchomych elementów prowadzi do szybkich luzów i zużycia.

Bezpieczeństwo pracy checklisty BHP

Bezpieczeństwo jest najważniejsze, zarówno podczas budowy, jak i eksploatacji. Zawsze przestrzegaj podstawowych zasad BHP:

• Środki ochrony osobistej: Zawsze używaj okularów ochronnych, rękawic spawalniczych, maski spawalniczej, odpowiedniego ubrania i obuwia ochronnego.
• Porządek w miejscu pracy: Utrzymuj czystość i porządek w warsztacie. Unikaj potknięć i pożarów.
• Stabilne podparcie: Podczas montażu i spawania zawsze stabilnie podpieraj konstrukcję. Nigdy nie pracuj pod niestabilnie zawieszonym ciężarem.
• Wentylacja: Zapewnij dobrą wentylację podczas spawania, aby uniknąć wdychania szkodliwych oparów.
• Gaśnica pod ręką: Zawsze miej pod ręką sprawną gaśnicę.

Testy obciążeniowe sprawdź, zanim użyjesz

Zanim zaczniesz regularnie użytkować ładowacz, koniecznie przeprowadź testy obciążeniowe. Zacznij od podnoszenia niewielkich ciężarów, stopniowo zwiększając obciążenie do maksymalnego planowanego udźwigu. Obserwuj, jak zachowuje się konstrukcja: czy nie ma nadmiernych ugięć, czy spawy nie pękają, czy hydraulika działa płynnie i bez wycieków. Sprawdź również stabilność ciągnika z podniesionym ładunkiem. Lepiej wykryć ewentualne słabe punkty w kontrolowanych warunkach, niż w trakcie pracy.

Konserwacja i bezpieczna eksploatacja

Regularne smarowanie klucz do długowieczności

Podkreślam to raz jeszcze: regularne smarowanie ruchomych elementów to podstawa. Sworznie, tuleje, przeguby wszystkie te punkty wymagają smarowania smarem stałym co 10-20 motogodzin pracy. To zapobiega szybkiemu zużyciu, powstawaniu luzów i przedłuża żywotność całej konstrukcji. Zaniedbanie smarowania to jeden z najczęstszych powodów awarii i kosztownych napraw.

Przeciwwaga niezbędna dla stabilności

Podczas pracy z ładowaczem na tylnym TUZ-ie, stosowanie odpowiedniej przeciwwagi na tylnym TUZ-ie jest absolutnie niezbędne. To nie tylko kwestia bezpieczeństwa, ale także ochrony Twojego ciągnika. Przeciwwaga odciąża przedni most ciągnika, zapobiegając jego uszkodzeniu, oraz zapewnia stabilność maszyny, minimalizując ryzyko przewrócenia się ciągnika, zwłaszcza przy podnoszeniu ciężkich ładunków.

Przeczytaj również: Ciągnik na 15 ha: Jaka moc? Nowy czy używany? Alan Kozak radzi

Co sprawdzać podczas przeglądów?

Regularne przeglądy to podstawa bezpiecznej i efektywnej pracy. Oto kluczowe punkty, które zawsze sprawdzam:

• Dociąg śrub: Wszystkie śruby mocujące konstrukcję, zwłaszcza te na TUZ-ie, należy regularnie sprawdzać i dociągać. Wibracje mogą powodować ich luzowanie.
• Pęknięcia ramy: Dokładnie oglądaj całą ramę pod kątem pęknięć, zwłaszcza w okolicach spawów i punktów największych naprężeń.
• Luzy na sworzniach: Sprawdzaj, czy nie ma luzów na sworzniach i tulejach. Jeśli są, to znak, że smarowanie jest niewystarczające lub elementy są zużyte.
• Nieszczelności hydrauliki: Szukaj wszelkich wycieków oleju z siłowników, przewodów i rozdzielacza. Nieszczelności obniżają wydajność i mogą prowadzić do awarii.
• Opadanie ramion: Jeśli ramiona ładowacza opadają pod obciążeniem, może to świadczyć o nieszczelności siłowników lub rozdzielacza.
• Szarpanie przy podnoszeniu: Nierówna praca lub szarpanie podczas podnoszenia może wskazywać na problem z pompą hydrauliczną, zanieczyszczony olej lub awarię amortyzatora drgań (jeśli jest zamontowany).
