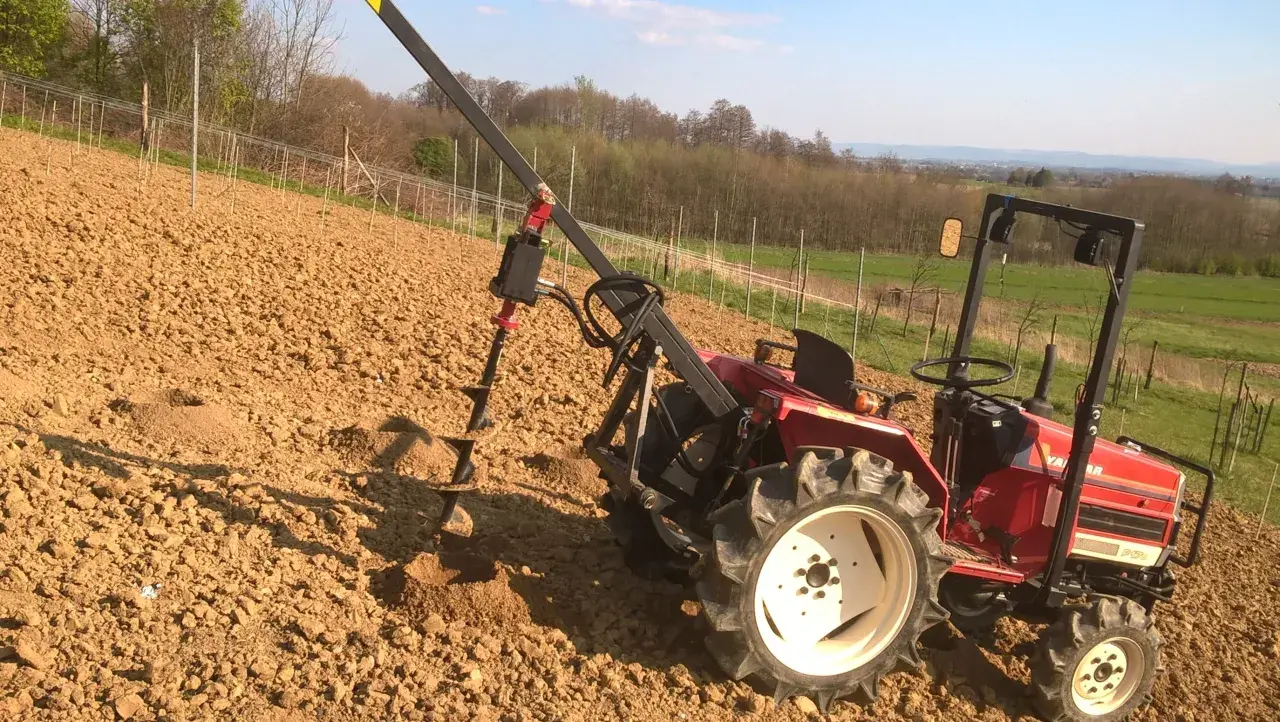

Wiertnica do ciągnika DIY: Zbuduj sam i zaoszczędź!

W dzisiejszych czasach, kiedy każdy rolnik i właściciel gospodarstwa szuka sposobów na optymalizację kosztów i zwiększenie samodzielności, budowa własnej wiertnicy do ciągnika staje się niezwykle atrakcyjną opcją. Ten szczegółowy poradnik "krok po kroku" ma za zadanie przeprowadzić Cię przez cały proces od koncepcji, przez dobór części, aż po montaż i pierwsze uruchomienie. Dzięki temu nie tylko zaoszczędzisz znaczną sumę pieniędzy, ale zyskasz praktyczne narzędzie idealnie dopasowane do Twoich potrzeb, a także bezcenną satysfakcję z samodzielnie wykonanej pracy.

Wiertnica do ciągnika DIY: czy warto podjąć wyzwanie?

Decyzja o samodzielnej budowie wiertnicy do ciągnika to często wynik chęci zaoszczędzenia pieniędzy i posiadania maszyny idealnie dopasowanej do specyficznych potrzeb gospodarstwa. Wiem z doświadczenia, że dla wielu z nas to także kwestia satysfakcji z własnoręcznie wykonanego narzędzia. Ale czy to zawsze najlepsza droga?

Kiedy warto zbudować, a kiedy lepiej kupić? Analiza kosztów i korzyści

Koszty są zazwyczaj głównym motorem napędowym projektów DIY. Zakup nowej, prostej wiertnicy do ciągnika to wydatek rzędu 3000-6000 zł, w zależności od producenta i specyfikacji. Samodzielna budowa, zwłaszcza jeśli masz dostęp do części ze złomu, materiałów z odzysku (np. starej przekładni) i własnych umiejętności spawalniczych, może zamknąć się w kwocie 1000-2000 zł. Różnica jest znacząca i często decydująca.

Korzyści z budowy własnej wiertnicy to przede wszystkim wspomniana już oszczędność, możliwość personalizacji urządzenia pod kątem konkretnych zadań i ciągnika, a także ogromna satysfakcja z pracy. Wady? To przede wszystkim czas, jaki musisz poświęcić na projektowanie i wykonanie, a także konieczność posiadania odpowiednich umiejętności i narzędzi. Brak gwarancji producenta to również coś, co trzeba wziąć pod uwagę. Ja zawsze powtarzam, że jeśli masz czas, chęci i podstawowe zdolności techniczne, to warto spróbować.

Najczęstsze zastosowania w gospodarstwie: od ogrodzeń po nasadzenia

Wiertnica do ciągnika to niezwykle wszechstronne narzędzie, które w gospodarstwie rolnym czy na działce znajdzie wiele zastosowań. Z mojego punktu widzenia, to jedna z tych maszyn, której używa się częściej, niż początkowo się zakłada.

• Wiercenie otworów pod słupki ogrodzeniowe: To chyba najpopularniejsze zastosowanie. Niezależnie od tego, czy stawiasz nowe ogrodzenie, czy wymieniasz stare słupki, wiertnica znacznie przyspiesza i ułatwia pracę.
• Sadzenie drzewek i krzewów: Wykonanie równych, głębokich otworów pod nasadzenia to klucz do ich prawidłowego rozwoju. Wiertnica pozwala na precyzyjne przygotowanie gruntu.
• Wykonywanie otworów pod fundamenty punktowe: Dla lekkich konstrukcji, takich jak wiaty, altany czy małe budynki gospodarcze, wiertnica jest idealna do przygotowania otworów pod fundamenty punktowe.

Podstawowe wymagania: jaki ciągnik i jakie umiejętności będą Ci potrzebne?

W Polsce, jeśli mówimy o "samoróbkach" do ciągnika, to niezmiennie królują Ursusy C-360 i C-330. Ich prosta konstrukcja, dostępność części i popularny trzypunktowy układ zawieszenia (TUZ) czynią je idealnymi bazami do tego typu projektów. Ale sam ciągnik to nie wszystko. Potrzebne będą również Twoje umiejętności.

• Umiejętności spawalnicze: Będą absolutnie niezbędne do stworzenia ramy i mocowań.
• Umiejętności mechaniczne: Montaż przekładni, silnika hydraulicznego czy świdra wymaga podstawowej wiedzy z zakresu mechaniki.
• Podstawowa wiedza o hydraulice/WOM: Zrozumienie, jak działa wałek odbioru mocy lub układ hydrauliczny ciągnika, jest kluczowe dla prawidłowego zaprojektowania i podłączenia wiertnicy.

Koncepcja i projekt: wybierz optymalny napęd dla swojej wiertnicy

Zanim zabierzesz się za cięcie i spawanie, musisz podjąć kluczową decyzję: jaki typ napędu będzie miała Twoja wiertnica? To od tego wyboru zależeć będzie cała konstrukcja i funkcjonalność maszyny.

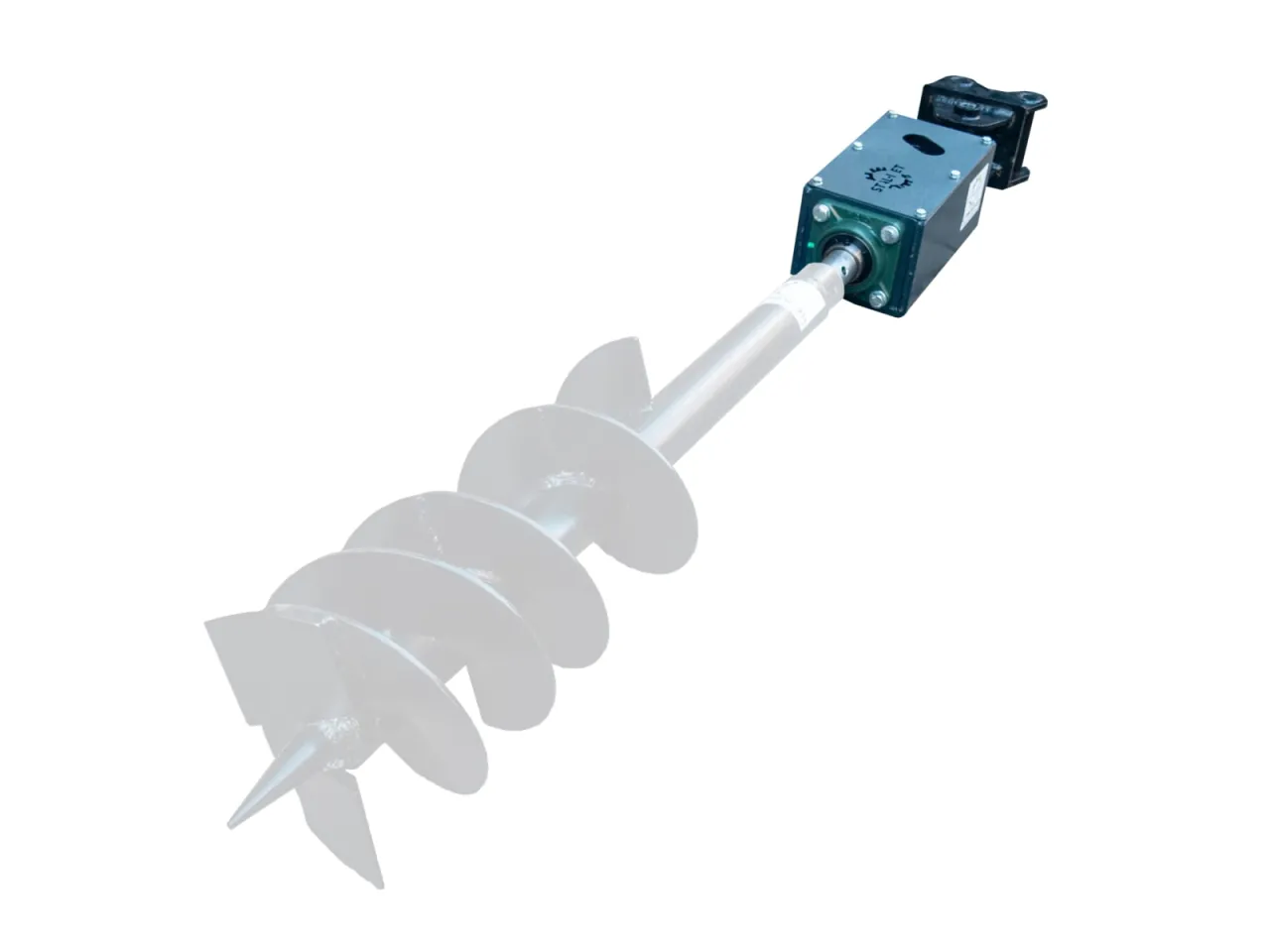

Wariant 1: Klasyczny napęd z wałka WOM zalety i wady

Napęd z wałka odbioru mocy (WOM) ciągnika to tradycyjne i często wybierane rozwiązanie w amatorskich konstrukcjach. Jest to system, który wykorzystuje moc mechaniczną bezpośrednio z ciągnika.

Wiertnica z napędem WOM wymaga zastosowania przekładni kątowej, która przeniesie obroty z wałka na pionowy wał świdra. Kluczowe jest tutaj dobranie odpowiedniego przełożenia, aby zredukować wysokie obroty WOM do poziomu bezpiecznego i efektywnego dla wiercenia w ziemi. Wiele osób adaptuje przekładnie z innych maszyn rolniczych, co jest dobrym sposobem na obniżenie kosztów.

• Zalety:
  • Prosta adaptacja: Wystarczy podłączyć wałek przegubowy do WOM.
  • Popularność i dostępność części: Wiele maszyn rolniczych korzysta z napędu WOM, co ułatwia pozyskanie części.
  • Sprawdzona technologia: To rozwiązanie jest używane od lat i jest dobrze znane.
• Wady:
  • Mniejsza kontrola: Trudniej jest precyzyjnie regulować prędkość obrotową.
  • Brak rewersu: W przypadku zakleszczenia wiertła, nie ma możliwości łatwego odwrócenia kierunku obrotów.
  • Konieczność stosowania sprzęgła przeciążeniowego: Absolutnie niezbędne, aby chronić ciągnik i wiertnicę przed uszkodzeniem.

Wariant 2: Nowoczesny i elastyczny napęd hydrauliczny dlaczego zyskuje popularność?

Napęd hydrauliczny, wykorzystujący hydraulikę zewnętrzną ciągnika, to rozwiązanie, które zyskuje coraz większą popularność, i ja sam uważam je za znacznie bardziej komfortowe w użytkowaniu. Zamiast przekładni mechanicznej, sercem systemu jest silnik hydrauliczny.

Główną zaletą jest możliwość precyzyjnej kontroli prędkości i momentu obrotowego, a także łatwość zmiany kierunku obrotów (rewers), co jest nieocenione, gdy świder zakleszczy się w ziemi. Konstrukcja mechaniczna wiertnicy jest prostsza, ponieważ nie ma potrzeby skomplikowanej przekładni kątowej. Wymaga to jednak dobrania odpowiedniego silnika hydraulicznego do wydajności pompy ciągnika.

• Zalety:
  • Większa kontrola: Precyzyjna regulacja prędkości i momentu obrotowego.
  • Prostsza konstrukcja mechaniczna: Mniej ruchomych elementów, brak skomplikowanych przekładni.
  • Łatwość zmiany kierunku obrotów (rewers): Niezastąpione przy zakleszczeniu wiertła, znacznie zwiększa bezpieczeństwo i komfort pracy.
  • Bezpieczeństwo: Układ hydrauliczny działa jak naturalne zabezpieczenie przed przeciążeniem.
• Wady:
  • Potrzeba dopasowania silnika do pompy ciągnika: Wymaga wiedzy o parametrach hydrauliki ciągnika.
  • Potencjalnie wyższe koszty początkowe: Silniki hydrauliczne mogą być droższe niż adaptowane przekładnie mechaniczne.

Które rozwiązanie wybrać do popularnych ciągników, jak Ursus C-360 i C-330?

Dla ciągników takich jak Ursus C-360 czy C-330, oba rozwiązania są wykonalne. Napęd WOM jest zazwyczaj prostszy w adaptacji, ponieważ ciągniki te są wyposażone w standardowy wałek odbioru mocy, a przekładnie kątowe można znaleźć w rozsądnych cenach. Jeśli jednak zależy Ci na większym komforcie pracy, precyzji i bezpieczeństwie (szczególnie rewers), to napęd hydrauliczny będzie lepszym wyborem. Ursusy te posiadają wystarczającą wydajność pompy, aby napędzić odpowiednio dobrany silnik hydrauliczny. Ja osobiście, mając do wyboru, zawsze skłaniałbym się ku hydraulice ze względu na wygodę i funkcjonalność, zwłaszcza przy częstym użytkowaniu.

Kompletujemy niezbędne części: serce twojej maszyny

Kiedy już zdecydujesz się na typ napędu, czas na skompletowanie wszystkich niezbędnych komponentów. Pamiętaj, że jakość i trwałość tych elementów bezpośrednio przełożą się na żywotność i niezawodność Twojej wiertnicy.

Rama na TUZ: Jakie profile stalowe zapewnią odpowiednią sztywność?

Rama to szkielet wiertnicy, dlatego musi być solidna i sztywna. Najczęściej wykonuje się ją ze stalowych profili grubościennych, na przykład kwadratowych lub prostokątnych. Musi być mocowana do trzypunktowego układu zawieszenia (TUZ) ciągnika, zazwyczaj kategorii II. Moim zdaniem, nie ma co na tym oszczędzać to rama przenosi wszystkie siły i zapewnia stabilność podczas pracy. Dobrze zaprojektowana rama to podstawa bezpieczeństwa i efektywności.

Przekładnia kątowa (dla napędu WOM): Gdzie szukać i na co zwrócić uwagę?

Jeśli wybrałeś napęd WOM, przekładnia kątowa będzie sercem Twojej maszyny. Jak już wspomniałem, można ją adaptować z innych maszyn rolniczych. Szukaj jej na złomowiskach, w ogłoszeniach lub u lokalnych mechaników. Przykładowe źródła to:

• rozsiewacze nawozów,
• przetrząsacze karuzelowe,
• stare kosiarki rotacyjne.

Kluczowe jest uzyskanie odpowiedniego przełożenia, które zredukuje obroty wałka WOM do poziomu optymalnego dla wiercenia. Zbyt szybkie obroty mogą prowadzić do szybkiego zużycia świdra i nieefektywnej pracy. Zwróć uwagę na stan łożysk i uszczelnień to one decydują o żywotności przekładni.

Silnik hydrauliczny (dla napędu hydraulicznego): Jak dobrać moc do wydajności ciągnika?

Dla napędu hydraulicznego potrzebny będzie silnik hydrauliczny. Najlepiej sprawdzają się silniki wolnoobrotowe o wysokim momencie obrotowym, typu gerotorowego. Kluczowe parametry, na które musisz zwrócić uwagę, to moment obrotowy i chłonność (objętość oleju na obrót). Muszą one być dopasowane do wydajności pompy hydraulicznej Twojego ciągnika. Jeśli pompa ciągnika ma wydajność np. 30 l/min, a silnik hydrauliczny ma chłonność 200 cm³/obr., to łatwo obliczysz jego maksymalne obroty. Zawsze warto skonsultować to z dostawcą silników hydraulicznych lub doświadczonym mechanikiem, aby uniknąć błędów.

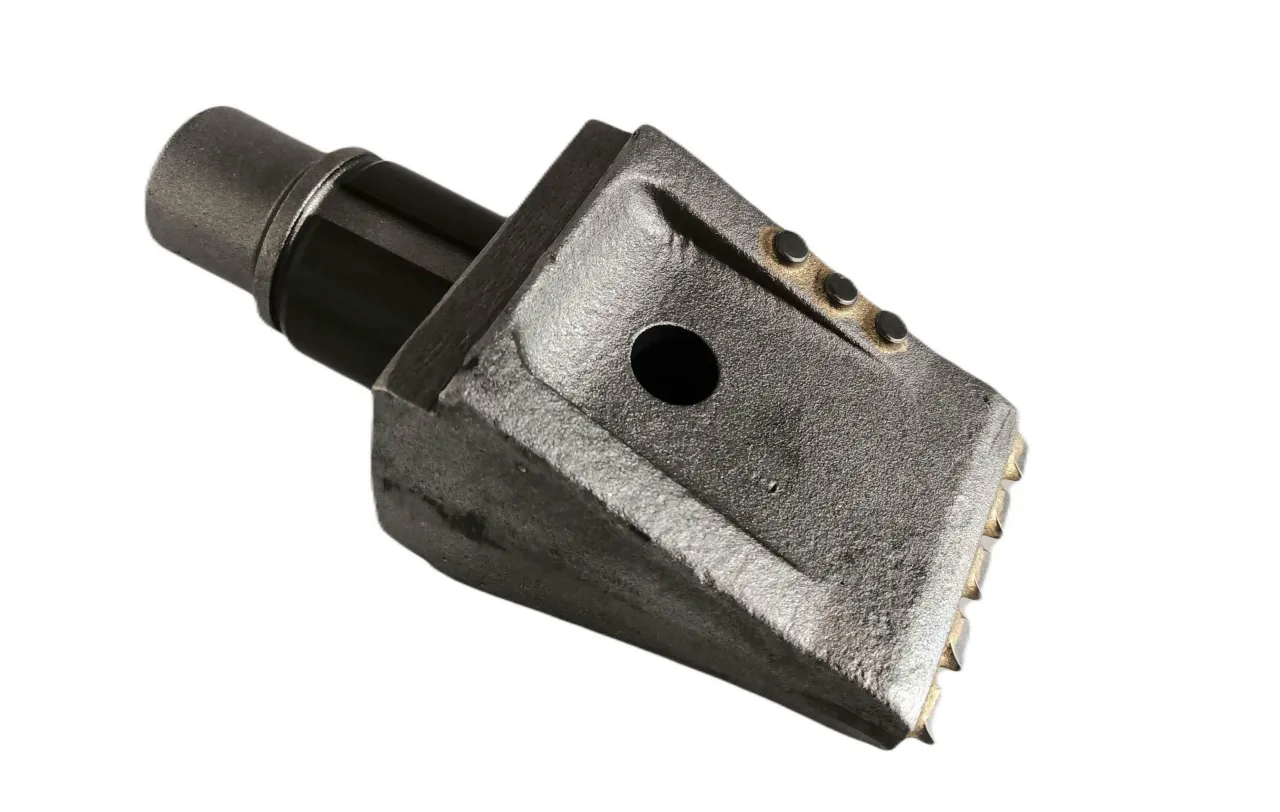

Świder, czyli wiertło do ziemi: Kupić gotowy czy spawać samemu?

Świder to element roboczy, który bezpośrednio styka się z ziemią. W zastosowaniach gospodarskich najpopularniejsze średnice to 25 cm, 30 cm i 40 cm. Masz dwie opcje: kupić gotowy lub wykonać samodzielnie.

• Zakup gotowego świdra: Zapewnia wysoką jakość wykonania, odpowiednie wyważenie i często lepsze materiały na lemiesze. To opcja dla tych, którzy cenią sobie czas i pewność.
• Samodzielne wykonanie: Pozwala na znaczną oszczędność, ale wymaga precyzji. Jeśli zdecydujesz się na spawanie, pamiętaj o zastosowaniu twardej, trudnościeralnej stali na lemiesze. To kluczowe, aby świder szybko się nie zużywał. Można wykorzystać resztki sprężyn, piór resorów lub specjalne stale narzędziowe.

Ja zawsze rekomenduję gotowy, jeśli budżet na to pozwala, ale dobrze wykonany samodzielnie też będzie służył latami.

Niezbędne drobiazgi: Wał przegubowy, przewody hydrauliczne i złącza

Oprócz głównych komponentów, nie zapomnij o drobiazgach, które są równie ważne:

• Wał przegubowy (dla napędu WOM): Musi być odpowiednio dobrany do mocy ciągnika i wyposażony w zabezpieczenie (np. sprzęgło przeciążeniowe lub kołek ścinany).
• Przewody hydrauliczne i złącza (dla napędu hydraulicznego): Powinny być wysokiej jakości, odporne na ciśnienie i olej. Pamiętaj o odpowiedniej długości i czystości podczas montażu.
• Łożyska i uszczelnienia: Do wału napędowego świdra, aby zapewnić płynną i bezawaryjną pracę.
• Śruby, nakrętki, podkładki: Najlepiej klasy 8.8 lub wyższej, aby zapewnić trwałość połączeń.

Budowa wiertnicy krok po kroku: od projektu do gotowej maszyny

Mając już wszystkie części i jasną koncepcję, możemy przystąpić do właściwej budowy. Pamiętaj, że precyzja na każdym etapie jest kluczowa dla bezpieczeństwa i efektywności końcowego urządzenia.

Konstrukcja wieży i mocowania do TUZ kluczowe wymiary i geometria

Rozpocznij od spawania ramy, która będzie stanowić wieżę wiertnicy i jednocześnie mocowanie do TUZ. Zwróć szczególną uwagę na:

• Stabilność i sztywność: Użyj solidnych profili i wykonaj mocne spawy.
• Prawidłowe mocowanie do TUZ: Upewnij się, że wymiary i rozstaw otworów odpowiadają kategorii II Twojego ciągnika.
• Geometria: Ważne jest, aby oś obrotu świdra była pionowa i znajdowała się w odpowiedniej odległości od ciągnika, zapewniając wystarczający prześwit i stabilność. Dobrze jest wykonać rysunek techniczny lub szkic z wymiarami przed cięciem materiału.

Ja zawsze najpierw składam wszystko "na sucho", punktowo spawam, a dopiero potem wykonuję pełne spawy, aby mieć pewność, że wszystko pasuje.

Montaż przekładni lub silnika hydraulicznego: Jak zapewnić idealne osiowanie?

Niezależnie od wybranego napędu, kluczowe jest precyzyjne zamontowanie przekładni kątowej lub silnika hydraulicznego.

• Dla przekładni WOM: Musi być ona idealnie osiowana z wałem napędowym świdra i wałem WOM, aby uniknąć nadmiernych naprężeń i drgań, które szybko zniszczą łożyska i uszczelnienia.
• Dla silnika hydraulicznego: Również wymaga precyzyjnego osiowania z wałem świdra.

Użyj solidnych wsporników i śrub, a po montażu sprawdź, czy wał obraca się swobodnie, bez żadnych oporów czy luzów. Każde niedociągnięcie w tym miejscu zemści się w przyszłości.

Mocowanie i zabezpieczenie świdra

Świder musi być solidnie zamocowany do wału napędowego, ale jednocześnie łatwy do demontażu i wymiany. Najczęściej stosuje się połączenie na wielowypust lub na śrubę ścinaną. Upewnij się, że mocowanie jest stabilne i nie ma luzów, które mogłyby prowadzić do niebezpiecznych drgań podczas pracy. Zabezpieczenie przed samoczynnym odkręceniem jest absolutną koniecznością.

Podłączanie hydrauliki lub wałka WOM: Praktyczne wskazówki

To ostatni etap montażu przed pierwszym uruchomieniem.

• Dla napędu WOM: Podłącz wałek przegubowy, upewniając się, że jest on odpowiedniej długości i posiada sprawne zabezpieczenie (sprzęgło przeciążeniowe lub kołek ścinany). Sprawdź, czy osłony wałka są na swoim miejscu i nie są uszkodzone.
• Dla napędu hydraulicznego: Podłącz przewody hydrauliczne do wyjść ciągnika. Upewnij się, że są czyste, prawidłowo zaciśnięte i nie mają żadnych zagięć, które mogłyby ograniczać przepływ oleju. Sprawdź szczelność wszystkich połączeń. Pamiętaj o prawidłowym oznaczeniu przewodów (zasilanie/powrót).

Zawsze sprawdzam dwukrotnie wszystkie połączenia, zanim uruchomię maszynę.

Bezpieczeństwo przede wszystkim: jak uniknąć najgroźniejszych błędów?

Budowa własnej maszyny to duża satysfakcja, ale i ogromna odpowiedzialność. Bezpieczeństwo powinno być absolutnym priorytetem na każdym etapie od projektu, przez budowę, aż po eksploatację. Nie ma tu miejsca na kompromisy.

Sprzęgło przeciążeniowe lub kołek ścinany: Twoja polisa ubezpieczeniowa dla ciągnika

W przypadku wiertnicy z napędem WOM, sprzęgło przeciążeniowe lub kołek ścinany na wale przegubowym to nie opcja, to absolutna konieczność. Wyjaśnię dlaczego: gdy świder uderzy w duży kamień, korzeń lub inną przeszkodę, mechanizm ten natychmiast rozłączy napęd. Chroni to nie tylko samą wiertnicę, ale przede wszystkim przekładnię WOM ciągnika przed poważnym uszkodzeniem. Koszt takiego zabezpieczenia jest znikomy w porównaniu do potencjalnych kosztów naprawy ciągnika.

Osłony na elementy ruchome absolutna konieczność

Wszystkie ruchome elementy wiertnicy wałek WOM, przekładnie, wały napędowe, łańcuchy czy paski (jeśli występują) muszą być bezwzględnie osłonięte. To podstawowa zasada bezpieczeństwa, która chroni operatora przed wciągnięciem odzieży, włosów czy kończyn. Nie oszczędzaj na materiałach na osłony i upewnij się, że są solidnie zamocowane.

Zasady bezpiecznej pracy: O czym musisz pamiętać przed wbiciem wiertła w ziemię?

Przed każdym użyciem wiertnicy, a zwłaszcza przed pierwszym uruchomieniem, przypomnij sobie te zasady:

• Stabilne i równe podłoże: Pracuj zawsze na stabilnym, równym terenie, aby uniknąć przewrócenia się ciągnika lub wiertnicy.
• Brak osób w pobliżu: Upewnij się, że w promieniu pracy maszyny nie ma żadnych osób, zwłaszcza dzieci.
• Odpowiedni ubiór ochronny: Zawsze noś dopasowaną odzież roboczą, rękawice ochronne i okulary. Unikaj luźnych ubrań, które mogą zostać wciągnięte.
• Wyłączanie ciągnika przed regulacjami i konserwacją: Nigdy nie dokonuj regulacji, smarowania czy konserwacji, gdy ciągnik pracuje. Zawsze wyłącz silnik i upewnij się, że wszystkie ruchome elementy się zatrzymały.
• Znajomość maszyny: Zanim zaczniesz wiercić, dokładnie poznaj swoją wiertnicę i jej działanie.

Pierwsze testy i regulacja: sprawdź, czy wiertnica działa poprawnie

Po zakończeniu budowy i sprawdzeniu wszystkich zabezpieczeń, nadszedł czas na pierwsze testy. To kluczowy moment, aby upewnić się, że Twoja wiertnica działa poprawnie i bezpiecznie.

Kontrola pracy na niskich obrotach i bez obciążenia

Pierwsze uruchomienie zawsze powinno odbywać się na niskich obrotach ciągnika i bez obciążenia. Podnieś wiertnicę nad ziemię i włącz WOM lub hydraulikę. Obserwuj pracę maszyny:

• Czy wał świdra obraca się płynnie?
• Czy występują niepokojące wibracje lub hałasy?
• Czy nie ma widocznych luzów na połączeniach?
• Czy wszystkie elementy są stabilne?

Jeśli wszystko wydaje się w porządku, możesz stopniowo zwiększać obroty, nadal obserwując zachowanie wiertnicy.

Jak radzić sobie z zakleszczeniem wiertła w trudnym terenie?

Nawet najlepiej zaprojektowana wiertnica może zakleszczyć się w trudnym terenie, na przykład w kamienistej glebie lub po napotkaniu grubego korzenia.

• Dla napędu hydraulicznego: To jest moment, w którym docenisz rewers. Po prostu zmień kierunek obrotów, a świder powinien się uwolnić.
• Dla napędu WOM: Sprawa jest trudniejsza. Musisz podnieść wiertnicę, spróbować ją lekko obrócić lub delikatnie opuścić i podnieść, aby uwolnić świder. Nigdy nie próbuj wyrywać zakleszczonego świdra na siłę, ponieważ może to uszkodzić maszynę lub ciągnik. Jeśli sprzęgło przeciążeniowe zadziałało, oznacza to, że przekroczyłeś bezpieczny moment obrotowy.

W takich sytuacjach cierpliwość jest kluczowa.

Przeczytaj również: Opona radialna czy diagonalna do ciągnika? Co wybrać i dlaczego?

Konserwacja i smarowanie: co robić, by wiertnica służyła latami?

Regularna konserwacja to gwarancja długiej i bezawaryjnej pracy Twojej wiertnicy. Poświęć jej trochę czasu po każdym sezonie lub po intensywnym użytkowaniu:

• Regularne smarowanie punktów ruchomych: Wszystkie łożyska, przeguby i ruchome połączenia wymagają regularnego smarowania smarem uniwersalnym.
• Kontrola połączeń śrubowych: Sprawdzaj i dokręcaj wszystkie śruby i nakrętki, ponieważ wibracje mogą powodować ich luzowanie.
• Ostrzenie lemieszy świdra: Tępe lemiesze znacznie obniżają efektywność wiercenia i zwiększają obciążenie maszyny. Regularne ostrzenie zapewni płynną pracę.
• Sprawdzanie stanu przewodów hydraulicznych (dla napędu hydraulicznego): Kontroluj przewody pod kątem pęknięć, przetarć czy wycieków. Uszkodzone przewody należy natychmiast wymienić.
• Czyszczenie: Po pracy oczyść wiertnicę z ziemi i błota, aby zapobiec korozji.
