W praktyce tranzystor npn najczęściej pojawia się wtedy, gdy trzeba z małego sygnału sterować większym obciążeniem: przekaźnikiem, diodą LED, brzęczykiem, małym silnikiem albo prostym modułem w instalacji samochodowej. Ja zwykle rozbijam ten temat na cztery rzeczy: jak działa, jak go rozpoznać, jak dobrać rezystor bazy i gdzie łatwo popełnić błąd. Dzięki temu można nie tylko zrozumieć teorię, ale też bezpiecznie użyć go w realnym układzie.
NPN to prosty sposób na sterowanie większym prądem z małego sygnału
- To bipolarny tranzystor o strukturze N-P-N, sterowany prądem bazy.
- Najczęściej pracuje jako przełącznik w układzie low-side albo jako prosty wzmacniacz sygnału.
- W stanie nasycenia spadek napięcia na nim jest niewielki, zwykle rzędu 0,1-0,3 V, ale zależy od obciążenia i konkretnego modelu.
- Przy obciążeniach indukcyjnych, takich jak przekaźniki czy cewki, potrzebna jest dioda gasząca.
- W motoryzacji przydaje się tam, gdzie elektronika sterująca ma za mało wydajności prądowej, by wprost zasilać obciążenie.
Jak działa taki tranzystor w praktyce

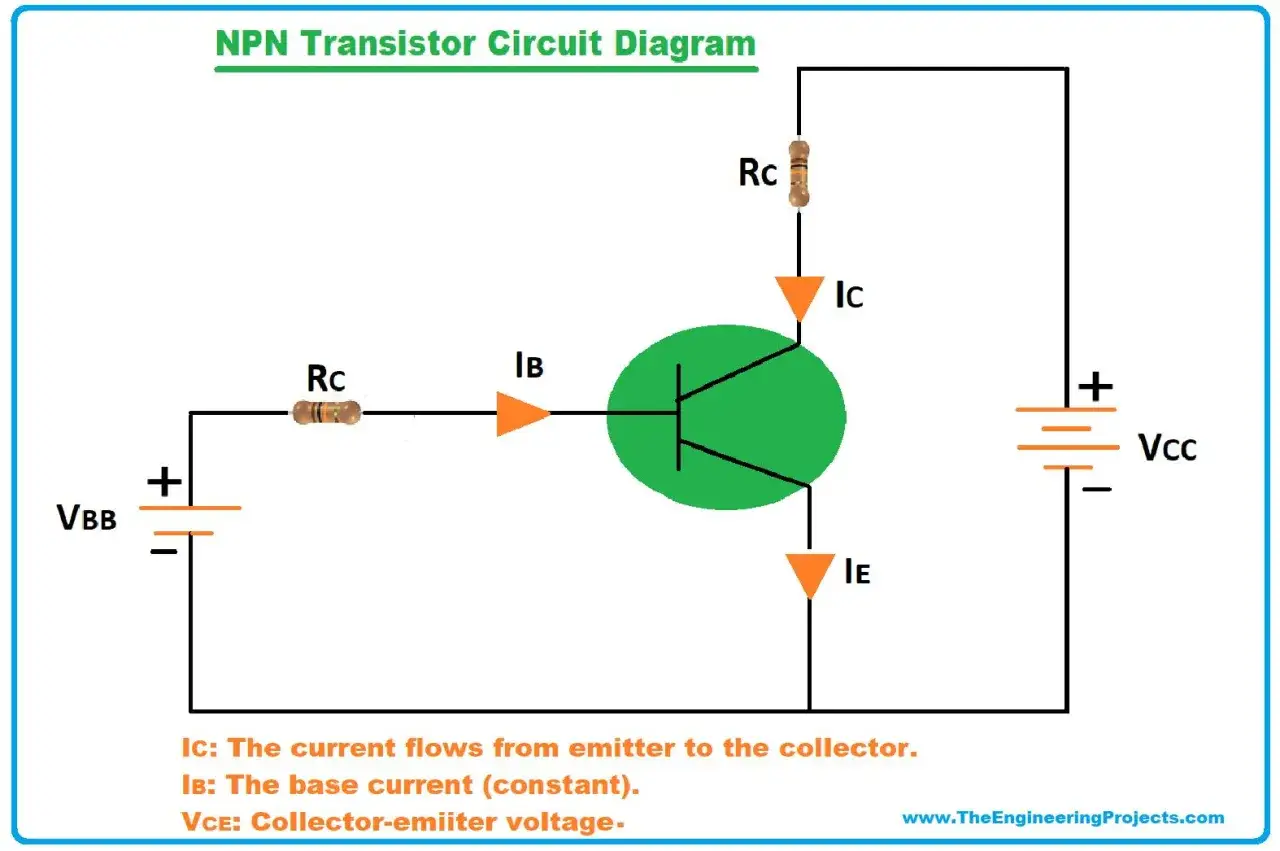

Bipolarny tranzystor NPN ma trzy warstwy półprzewodnika: N-P-N. W uproszczeniu działa tak, że niewielki prąd bazy otwiera drogę dla znacznie większego prądu kolektora. W tranzystorze krzemowym złącze baza-emiter zaczyna przewodzić zwykle przy około 0,6-0,7 V, a przy pracy jako przełącznik dąży się do wejścia w nasycenie, gdzie spadek napięcia kolektor-emiter jest już niski.
Ja patrzę na ten element przede wszystkim jak na kontrolowany zawór prądowy. Jeśli pracuje w obszarze aktywnym, może wzmacniać sygnał. Jeśli ma tylko włączać i wyłączać obciążenie, liczy się głównie stan nasycenia i odpowiedni zapas prądu bazy. W praktyce do sterowania obciążeniem przyjmuje się często wymuszone wzmocnienie około 10, czyli prąd bazy rzędu jednej dziesiątej prądu kolektora. To nie jest uniwersalna święta reguła, ale bardzo użyteczny punkt startowy.
Najważniejsze jest to, że NPN nie działa jak „magiczny wzmacniacz wszystkiego”. On po prostu pozwala małemu sygnałowi sterować większym przepływem prądu, ale tylko wtedy, gdy układ jest poprawnie zaprojektowany. To prowadzi prosto do pytania, jak rozpoznać jego wyprowadzenia i nie pomylić ich przy montażu.
Jak rozpoznać wyprowadzenia i parametry na obudowie
W tranzystorze bipolarnym mamy trzy elektrody: emiter, bazę i kolektor. W symbolu NPN strzałka na emiterze jest skierowana na zewnątrz, co pomaga odróżnić go od PNP. To drobiazg, ale przy ręcznym montażu albo przy naprawie starej płytki potrafi oszczędzić dużo czasu.
Największa pułapka? Pinout nie jest uniwersalny. Dwa elementy w tej samej obudowie mogą mieć inne rozmieszczenie wyprowadzeń, więc nigdy nie zakładam układu nóg „z rozpędu”. Zawsze sprawdzam notę katalogową. Multimetr z funkcją testu hFE bywa pomocny, ale traktuję go orientacyjnie, bo pokazuje wzmocnienie przy konkretnych warunkach, a nie pełny obraz pracy w układzie.
| Obudowa | Typowe użycie | Co to oznacza w praktyce |
|---|---|---|
| TO-92 | Małosygnałowe układy, proste sterowanie | Łatwa do lutowania, ale zwykle do mniejszych prądów i mocy |
| SOT-23 | Układy SMD, elektronika sterująca | Bardzo mała, wymaga pewnego montażu i poprawnej noty katalogowej |
| TO-220 | Układy mocy i sterowniki obciążeń | Lepsze odprowadzanie ciepła, większy zapas prądowy |
Jeśli ktoś chce zrozumieć NPN naprawdę praktycznie, to właśnie od identyfikacji wyprowadzeń i obudowy powinien zacząć. Gdy to jest jasne, łatwiej przejść do zastosowań w elektronice samochodowej, gdzie znaczenie mają już nie tylko parametry, ale też warunki pracy.
Gdzie przydaje się w elektronice samochodowej
W motoryzacji taki tranzystor najczęściej pracuje jako element pośredniczący między elektroniką sterującą a obciążeniem. To klasyczny układ low-side, czyli przełączanie po stronie masy. Takie rozwiązanie jest wygodne, bo w samochodzie masa jest wspólnym punktem odniesienia dla wielu układów, a sterowanie od strony „minusowej” bywa prostsze i stabilniejsze.
W praktyce spotykam go przede wszystkim w takich miejscach:
- sterowanie cewką przekaźnika, gdy wyjście mikrokontrolera lub prostego układu logicznego nie ma dość wydajności prądowej,
- włączanie kontrolek, sygnalizatorów i niewielkich obciążeń LED,
- proste sterowanie brzęczykiem, małym wentylatorem albo zaworem o niedużym poborze prądu,
- interfejs między czujnikiem, logiką sterującą i elementem wykonawczym.
W samochodzie liczy się jednak nie tylko sam prąd. Instalacja 12 V nie jest idealnie „spokojna”, bo podczas ładowania napięcie rośnie, a przy przełączaniu obciążeń indukcyjnych pojawiają się przepięcia. Dlatego w układach motoryzacyjnych nie wystarczy dobrać sam tranzystor; trzeba też przewidzieć ochronę całego toru zasilania. To naturalnie prowadzi do pytania, jak go poprawnie dobrać i włączyć do układu.
Jak dobrać rezystor i podłączyć prosty układ
Ja przy doborze zawsze zaczynam od prądu obciążenia. Jeśli cewka przekaźnika pobiera 100 mA, nie wybieram tranzystora „na styk”, tylko zostawiam zapas. Dobrą praktyką jest przyjęcie, że maksymalny prąd kolektora tranzystora powinien być wyraźnie wyższy niż prąd obciążenia, najlepiej z zapasem co najmniej 2x, a przy pracy w cieple i w aucie nawet więcej.
Następny krok to baza. Dla przełączania zwykle zakładam wymuszone wzmocnienie około 10, więc dla obciążenia 100 mA potrzebuję mniej więcej 10 mA prądu bazy. Jeśli steruję z wyjścia 5 V, rezystor bazy liczę prosto: (5 V - 0,7 V) / 0,01 A, czyli około 430 Ω. W praktyce wybieram najbliższą wartość z szeregu, na przykład 390 Ω albo 470 Ω, zależnie od źródła sterującego i wymaganego zapasu.
| Przykład | Dane wejściowe | Wniosek praktyczny |
|---|---|---|
| Mały przekaźnik 5 V | Prąd cewki 100 mA, sterowanie 5 V | Prąd bazy około 10 mA, rezystor bazy około 430 Ω, sensowny wybór: 390-470 Ω |
| Układ z logiką 3,3 V | Prąd obciążenia 50 mA, sterowanie 3,3 V | Prąd bazy około 5 mA, rezystor bazy około 520 Ω, sensowny wybór: 470-560 Ω |
Przy obciążeniu indukcyjnym, takim jak przekaźnik, obowiązkowo daję diodę gaszącą równolegle do cewki. Katoda idzie do plusa zasilania, anoda do strony tranzystora. To prosty element, ale właśnie on chroni tranzystor przed przepięciem przy wyłączaniu. Bez niego nawet poprawnie policzony układ może paść po kilku cyklach pracy.
Jeśli po włączeniu tranzystor się grzeje, zwykle oznacza to jedno z dwóch: za mały prąd bazy albo za duży prąd obciążenia jak na wybrany element. Wtedy nie próbuję „ratować” układu większym rezystorem, tylko sprawdzam dobór całości. Następny krok to porównanie go z PNP i wyłapanie pomyłek, które zdarzają się najczęściej.
NPN a PNP i typowe błędy przy montażu
Różnica między NPN i PNP jest prosta, ale ma ogromne znaczenie przy projekcie. NPN włącza się wtedy, gdy baza jest bardziej dodatnia od emitera. PNP działa odwrotnie. To przekłada się na sposób wpięcia w układ: NPN najczęściej robi za przełącznik po stronie masy, a PNP po stronie zasilania.
| Cecha | NPN | PNP |
|---|---|---|
| Stan włączenia | Baza bardziej dodatnia od emitera | Baza bardziej ujemna od emitera |
| Najprostszy układ | Low-side, czyli przełączanie masy | High-side, czyli przełączanie plusa |
| Typowe zastosowanie | Przekaźniki, LED-y, małe obciążenia, wyjścia logiczne | Układy, w których trzeba sterować po stronie zasilania |
| W praktyce samochodowej | Bardzo częste, bo proste i wygodne | Użyteczne, ale zwykle mniej wygodne w prostych układach |
Najczęstsze błędy, które widzę w praktyce, są zaskakująco powtarzalne:
- brak rezystora bazy i przeciążenie źródła sterującego,
- pomylenie kolektora z emiterem, szczególnie przy różnych obudowach,
- brak diody przy cewce lub silniku,
- za mały zapas prądowy i przegrzewanie elementu,
- próba sterowania zbyt dużego obciążenia małym tranzystorem bez chłodzenia.
Jeśli obciążenie jest większe, a straty mają być małe, czasem lepszym wyborem staje się MOSFET. Mimo to NPN nadal wygrywa prostotą w wielu drobnych układach sterujących, szczególnie tam, gdzie potrzebne jest szybkie, tanie i przewidywalne przełączanie. To już prowadzi do ostatniej, praktycznej części: co sprawdzić, zanim taki układ trafi do auta.
Co sprawdzić przed montażem w układzie samochodowym
Ja przed montażem w aucie sprawdzam trzy rzeczy: parametry z noty katalogowej, margines bezpieczeństwa i ochronę przed przepięciami. Sam fakt, że tranzystor „działa na stole”, jeszcze niczego nie gwarantuje. W samochodzie dochodzą drgania, temperatura, zmienne napięcie z instalacji i dłuższa praca pod obciążeniem.
- Sprawdź maksymalny prąd kolektora i napięcie kolektor-emiter z zapasem, nie na granicy.
- Upewnij się, że źródło sterujące może dostarczyć wymagany prąd bazy.
- Dodaj diodę przy każdym obciążeniu indukcyjnym.
- Jeśli układ ma pracować w wysokiej temperaturze, przewidź odprowadzenie ciepła albo wybierz mocniejszą obudowę.
- W testach uruchamiaj układ najpierw z ograniczonym prądem, zanim podłączysz docelowe obciążenie.
W praktyce to właśnie te drobiazgi decydują, czy układ będzie działał miesiącami, czy zacznie sprawiać kłopoty po pierwszym cieplejszym dniu. Dobrze dobrany tranzystor NPN nie robi widowiska, ale daje stabilne, tanie i bardzo użyteczne sterowanie małymi obciążeniami, więc jeśli pamiętasz o rezystorze bazy, diodzie i zapasie prądowym, masz już solidny punkt wyjścia do bezpiecznej konstrukcji.
