Tranzystor to mały element półprzewodnikowy, który potrafi zmienić zachowanie całego układu: wzmocnić sygnał albo otworzyć i zamknąć tor prądowy. W praktyce wraca wszędzie tam, gdzie liczą się szybkość przełączania, sprawność i kontrola nad obciążeniem, od prostych sterowników po elektronikę samochodową. W tym tekście pokazuję, jak działa, czym różnią się jego najważniejsze odmiany i na co patrzę przy doborze do konkretnego zastosowania.
W praktyce najważniejsze są sterowanie, straty i dopasowanie do warunków pracy
- W układach małosygnałowych element może pracować liniowo i wzmacniać sygnał, a w układach mocy najczęściej działa jak szybki klucz.
- W instalacjach 12 V i 24 V bardzo często wygrywa MOSFET, bo jest łatwy do sterowania i ma małe straty przewodzenia.
- Przy większych napięciach i mocach sens zyskuje IGBT, szczególnie w napędach i falownikach.
- W samochodzie liczą się nie tylko parametry elektryczne, ale też temperatura, obudowa, chłodzenie i odporność na przepięcia.
- Notę katalogową trzeba czytać razem z warunkami testu, bo sama liczba bez kontekstu potrafi wprowadzić w błąd.
Jak działa element, który wzmacnia albo przełącza sygnał
W uproszczeniu chodzi o to, że niewielki sygnał sterujący kontroluje dużo większy prąd w torze mocy. W układzie analogowym pracuje on w obszarze liniowym i wzmacnia sygnał, a w roli klucza ma być możliwie szybko włączany i wyłączany, bez długiego przebywania w półprzewodzącym „środku”.
W praktyce najważniejsze jest to, by sterowanie było przewidywalne i tanie energetycznie. W rozwiązaniu bipolarnym prąd bazy steruje prądem kolektora, więc sterownik musi dostarczyć realny prąd. W układzie z bramką izolowaną decyzję podejmuje napięcie na wejściu sterującym, a sam element pobiera głównie ładunek potrzebny do przeładowania bramki. Rozwiązanie hybrydowe łączy izolowaną bramkę z przewodzeniem typowym dla układu bipolarnego, dlatego dobrze czuje się przy większej mocy i wyższych napięciach.
Gdy patrzę na schemat bez opisu, zawsze pytam najpierw: czy ten element ma wzmacniać, czy ma tylko szybko odcinać obciążenie? To rozróżnienie prowadzi do pytania, który typ naprawdę pasuje do zadania.
Najważniejsze typy i czym naprawdę się różnią

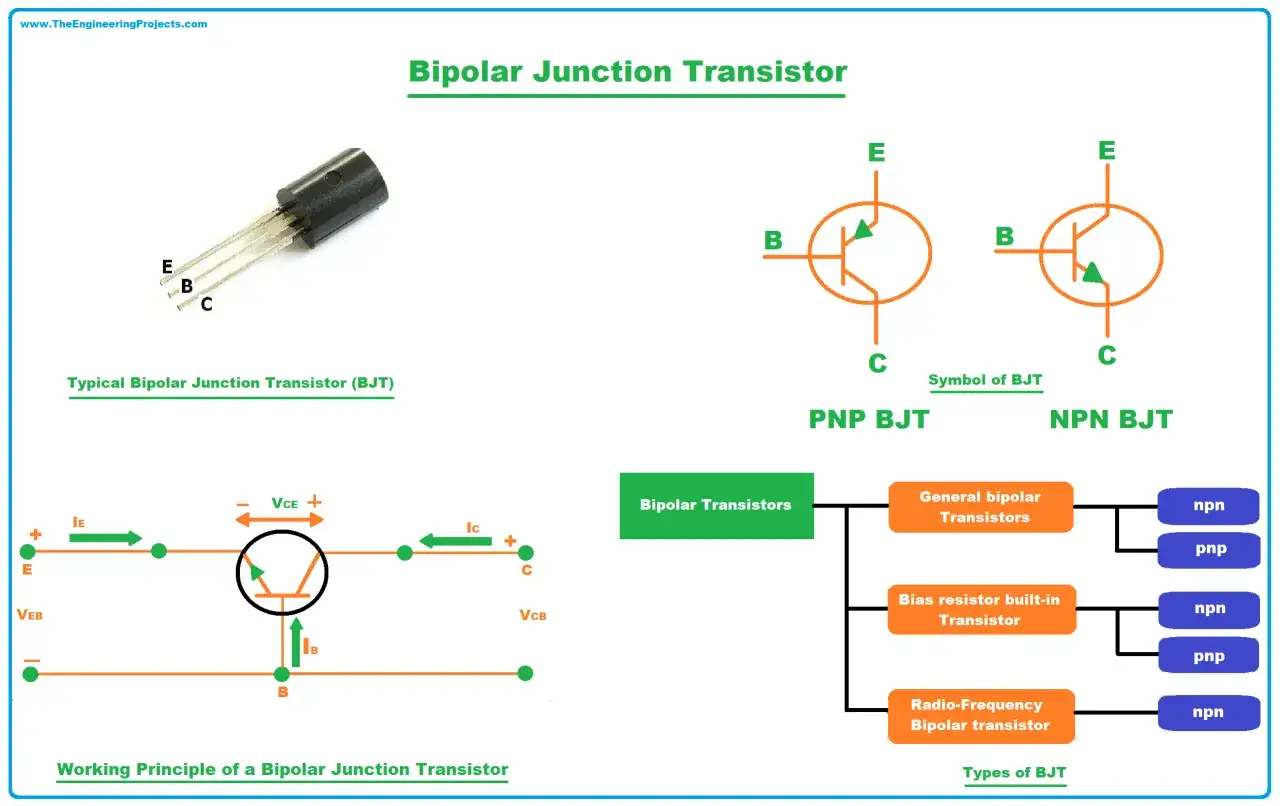

W praktyce najczęściej wybór sprowadza się do trzech rodzin: BJT, MOSFET i IGBT. Każda robi podobną robotę na innym poziomie wygody sterowania, strat i odporności na moc.
| Typ | Jak się steruje | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| BJT | Prąd bazy steruje prądem kolektora | Proste wzmacniacze, drobne klucze, klasyczne układy analogowe | Potrzebuje prądu sterującego, a jako szybki klucz bywa mniej wygodny energetycznie |
| MOSFET | Napięcie na bramce otwiera kanał przewodzenia | Instalacje 12 V, 24 V i 48 V, load switch, LED, silniki DC, ochrona akumulatora | Trzeba pilnować napięcia bramki, strat przy PWM i jakości chłodzenia |
| IGBT | Izolowana bramka steruje elementem o charakterze bipolarnego przełącznika | Większa moc, falowniki, napędy, wyższe napięcia | Jest mniej wygodny przy niskich napięciach i zwykle wolniejszy od MOSFET-a |
Jeśli projekt dotyczy niskiego napięcia i częstego przełączania, zwykle zaczynam od MOSFET-a. W motoryzacji to szczególnie praktyczne, bo łatwo zrobić elektroniczne odcięcie zasilania, ochronę przed odwrotną polaryzacją albo sterowanie odbiornikiem bez klasycznego przekaźnika. Przy wyższych napięciach i większej mocy przewagę przejmuje IGBT, a BJT zostaje tam, gdzie ważniejsze są prostota i charakterystyka analogowa niż najwyższa sprawność przełączania.
Same kategorie to jednak dopiero początek, bo o wyniku decydują parametry z noty katalogowej. I właśnie tam najłatwiej popełnić błąd, jeśli czyta się liczby bez kontekstu.
Jak czytać notę katalogową bez zgadywania
Ja najpierw patrzę na napięcie, potem na prąd i dopiero później na nazwę serii. Jeśli element ma pracować w aucie, to równie ważne stają się temperatura złącza, obudowa, rezystancja termiczna i to, czy producent podaje parametry w warunkach zbliżonych do rzeczywistej pracy.
| Parametr | Co mówi w praktyce | Co się dzieje, gdy go zlekceważysz |
|---|---|---|
| VDS / VCEO / VCES | Pokazuje, jakie napięcie element wytrzyma z zapasem | Ryzykujesz przebicie przy skokach napięcia i pracy blisko granicy |
| IC / ID | Określa, jaki prąd może płynąć przez układ | Element będzie się grzał, a w skrajnym przypadku ulegnie uszkodzeniu |
| RDS(on) / VCEsat | Mówi, ile strat powstaje po włączeniu | Rośnie temperatura, spada sprawność i trzeba mocniejszego chłodzenia |
| Eon / Eoff | Pokazuje straty przy przełączaniu | Przy PWM pojawiają się większe straty i zakłócenia elektromagnetyczne |
| Tj(max) | Wyznacza granicę temperatury złącza | Przy przegrzaniu spada niezawodność, nawet jeśli układ „jeszcze działa” |
| Obudowa i termika | Decyduje, jak łatwo odprowadzisz ciepło | Dobry parametr na papierze nie uratuje źle zaprojektowanej płytki |
W notach katalogowych te same parametry bywają mierzone w różnych warunkach, często impulsowo, żeby nie zawyżyć wyniku przez nagrzewanie. Dlatego przy porównywaniu dwóch modeli nie patrzę tylko na skrót parametru, ale też na prąd testowy, napięcie testowe i temperaturę otoczenia. To właśnie ten detal odróżnia rozsądny dobór od zgadywania.
Gdy już wiem, co mówią liczby, sprawdzam, gdzie taki element pracuje najczęściej w aucie i instalacji zasilania. Wtedy widać, czy teoria rzeczywiście spotyka się z praktyką.
Gdzie spotkasz ten element w samochodzie i instalacji 12 V
W motoryzacji ten element przestał być ciekawostką z laboratoriów. Dzisiaj siedzi w sterowaniu zasilaniem, oświetleniem, wentylatorami, pompami i w układach pomiarowych. Najczęściej nie widać go z zewnątrz, ale to on odpowiada za to, że odbiornik włącza się płynnie, bezpiecznie i w odpowiednim momencie.
- Ochrona przed odwrotną polaryzacją - przy podłączeniu akumulatora układ ma nie dopuścić do uszkodzenia elektroniki.
- Elektroniczne odcinanie zasilania - szybkie rozłączanie odbiornika bez zużywających się styków przekaźnika.
- Sterowanie silnikami DC - wentylatory, pompy, siłowniki i dmuchawy korzystają z szybkiego przełączania oraz PWM.
- Układy LED i podświetlenia - ważna jest stabilność prądu i małe straty ciepła.
- Pomiar prądu po stronie wysokiej - przydaje się w systemach BMS, ładowaniu i diagnostyce obciążeń.
- Napędy o większej mocy - w systemach 48 V, hybrydach i EV rośnie znaczenie elementów o lepszej odporności na moc i napięcie.
W szybkich układach high-side switch przełączanie potrafi zejść do skali pojedynczych mikrosekund. To już nie jest „miękkie” odłączenie jak w klasycznym przekaźniku, tylko precyzyjna kontrola energii i czasu reakcji. Właśnie dlatego w nowoczesnej elektronice samochodowej takie rozwiązania coraz częściej zastępują prostą mechanikę.
Najwięcej szkód robią jednak błędy doboru i montażu, więc tam też warto spojrzeć bez taryfy ulgowej.
Najczęstsze błędy przy doborze i montażu
- Dobór pod sam nominalny poziom zasilania - 12 V w aucie nie oznacza spokojnej pracy przy 12 V; trzeba mieć zapas na skoki napięcia i warunki dynamiczne.
- Ignorowanie sposobu sterowania - MOSFET bez właściwego napięcia bramki nie pokaże pełnej sprawności, a układ bipolarny bez odpowiedniego prądu bazy nie wejdzie pewnie w stan przewodzenia.
- Pomijanie strat cieplnych - element może spełniać wymagania prądowe na papierze, ale i tak przegrzewać się przy PWM albo długiej pracy pod obciążeniem.
- Mieszanie trybu przełączania z analogowym - to, co działa jako wzmacniacz, nie zawsze nadaje się na szybki klucz i odwrotnie.
- Brak uwagi na wersję automotive - w samochodzie liczą się testy temperaturowe, wibracje i powtarzalność produkcji, a nie tylko sama nazwa w katalogu.
Jeśli widzę, że ktoś wybiera element wyłącznie po prądzie maksymalnym, zwykle wracam z nim do noty katalogowej i sprawdzam termikę, obudowę oraz warunki sterowania. To tam najczęściej wychodzi, że problem nie leży w samym komponencie, tylko w sposobie jego użycia. Na tym tle łatwo już zbudować prostą checklistę przed zakupem.
Co sprawdzam przed doborem tranzystora do układu
- Rolę w układzie - czy potrzebuję wzmacniania, czy tylko szybkiego przełączania.
- Zapas napięcia - czy element wytrzyma nie tylko normalną pracę, ale też krótkie skoki i zakłócenia.
- Prąd i moc strat - czy układ nie będzie pracował na granicy cieplnej.
- Sterowanie - czy baza albo bramka dostaną dokładnie tyle, ile potrzeba do pewnego działania.
- Obudowę i chłodzenie - czy ciepło ma realną drogę ucieczki z płytki.
- Wersję automotive - jeśli to ma pracować w aucie, nie wybieram przypadkowego odpowiednika z katalogu ogólnego.
W mojej ocenie najbezpieczniej działa prosta zasada: w instalacji 12 V najczęściej wygrywa MOSFET, przy większej mocy i napięciu sens zyskuje IGBT, a rozwiązanie bipolarne zostaje tam, gdzie liczy się prosty sygnał i klasyczne wzmocnienie. Jeśli od początku sprawdzę margines napięcia, termikę i sposób sterowania, oszczędzam sobie większości problemów, które później wyglądają jak „zły element”, choć w rzeczywistości są tylko efektem złego dopasowania do zadania.
