Tranzystor bipolarny to element, który pozwala sterować większym prądem za pomocą małego sygnału, dlatego wciąż trafia do wzmacniaczy, prostych kluczy i układów stabilizacji. W praktyce najważniejsze są trzy rzeczy: jak pracuje złącze baza-emiter, czym różnią się odmiany NPN i PNP oraz jak nie pomylić katalogowych liczb z realnym zachowaniem w układzie. Poniżej pokazuję to bez zbędnej teorii, ale z takim poziomem szczegółu, który naprawdę pomaga przy doborze elementu.
Najkrócej: to element do sterowania większym prądem małym sygnałem
- Prąd kolektora jest kontrolowany przez prąd bazy, a nie przez samą nazwę na obudowie.
- W pracy aktywnej element wzmacnia sygnał, a w nasyceniu i odcięciu zachowuje się jak klucz.
- NPN i PNP różnią się polaryzacją sterowania oraz wygodą użycia w konkretnym układzie.
- W nocie katalogowej trzeba patrzeć na warunki pomiaru, zwłaszcza dla hFE i VCEsat.
- W zastosowaniach samochodowych liczą się temperatura, obudowa, straty i sposób sterowania.
Czym jest tranzystor bipolarny i dlaczego wciąż się go używa

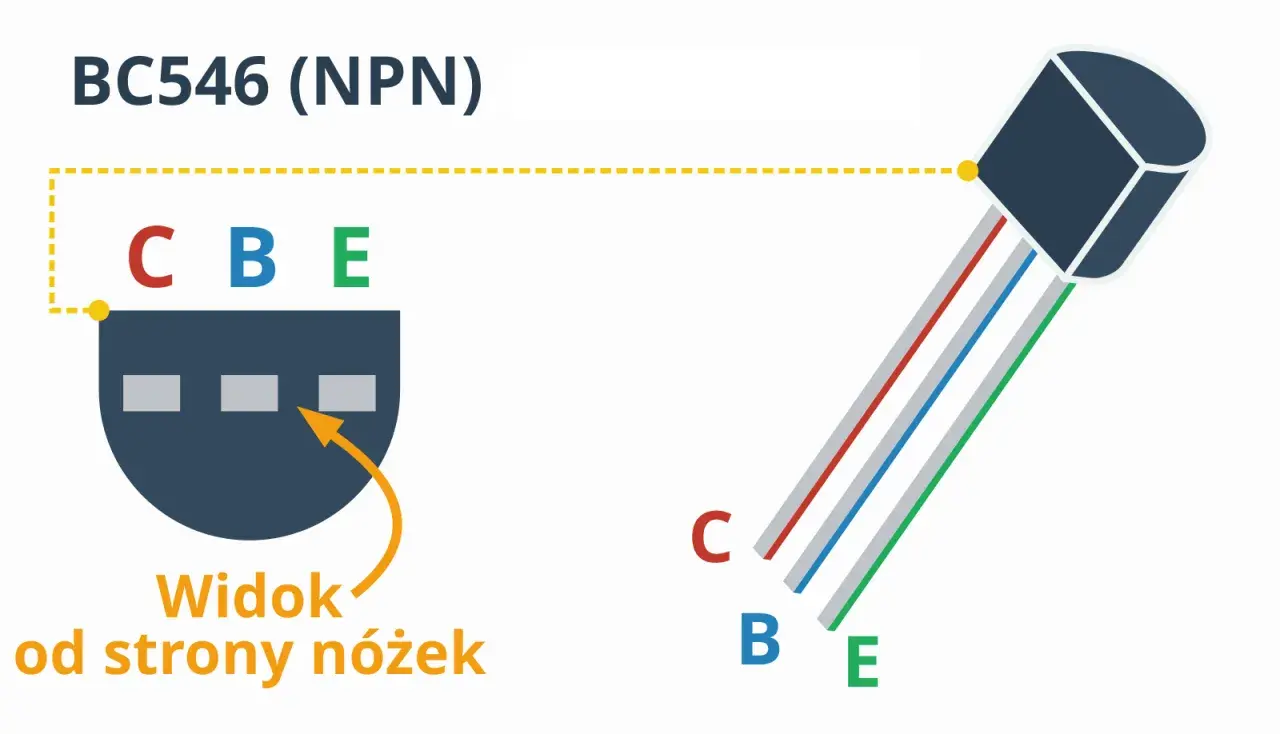

W uproszczeniu element ma trzy końcówki: emiter, bazę i kolektor. Dwa złącza p-n tworzą układ, w którym dwa rodzaje nośników ładunku pracują równocześnie: elektrony i dziury. Kiedy złącze baza-emiter jest spolaryzowane w kierunku przewodzenia, a baza-kolektor w kierunku zaporowym, do bazy wstrzykuje się nośniki i właśnie wtedy mały prąd bazy zaczyna kontrolować dużo większy prąd kolektora.
To dlatego w praktyce mówi się, że ten element „wzmacnia prąd”, choć uczciwiej jest powiedzieć, że prąd kolektora zależy od prądu bazy i warunków pracy. Typowy współczynnik wzmocnienia prądowego, oznaczany jako β lub hFE, nie jest stałą magiczną liczbą. Zmienia się wraz z prądem kolektora, temperaturą i napięciem kolektor-emiter.
Ja cenię go za jedną rzecz: jest bardzo przewidywalny wtedy, gdy rozumie się jego ograniczenia. Właśnie dlatego wciąż jest użyteczny w układach analogowych, pomiarowych i pomocniczych zasilania, mimo że obok niego dostępnych jest dziś mnóstwo nowszych technologii.
Przeczytaj również: 1.9 TDI szarpie? Wiązka pompowtryskiwaczy: diagnoza, wymiana, koszty
Trzy podstawowe stany pracy
| Stan pracy | Co się dzieje | Typowe użycie |
|---|---|---|
| Aktywny | Złącze baza-emiter przewodzi, a baza-kolektor jest spolaryzowane zaporowo. Prąd kolektora jest sterowany prądem bazy. | Wzmacnianie analogowe, źródła prądowe, precyzyjne sterowanie sygnałem. |
| Odcięcie | Oba złącza nie przewodzą, więc element praktycznie nie przewodzi prądu kolektora. | Stan wyłączenia w układach kluczujących. |
| Nasycenie | Oba złącza przewodzą, a spadek napięcia kolektor-emiter jest niski, ale element przestaje zachowywać się liniowo. | Klucz włączony, sterowanie obciążeniem, proste przełączanie. |
| Reverse active | Role złącz są odwrócone, a parametry zwykle są wyraźnie gorsze niż w trybie normalnym. | Rzadkie, specjalne przypadki. |
Jeśli układ ma wzmacniać sygnał analogowy, najbardziej interesuje mnie obszar aktywny. Jeśli ma działać jak przełącznik, patrzę głównie na odcięcie i nasycenie. To rozróżnienie prowadzi prosto do pytania, czy lepszy będzie układ NPN czy PNP.
NPN, PNP i odmiany, które spotkasz najczęściej
W praktyce najczęściej pracuje się z dwoma polaryzacjami: NPN i PNP. W NPN łatwiej jest sterować większość popularnych układów niskostronnych, bo baza musi być podniesiona względem emitera. W PNP sytuacja jest odwrócona: element przewodzi, gdy baza spadnie odpowiednio niżej od emitera. To drobna różnica w teorii, ale w projekcie oznacza zupełnie inny sposób sterowania i inne wymagania wobec mikrokontrolera, drivera albo rezystorów.
| Cecha | NPN | PNP |
|---|---|---|
| Stan włączenia | Baza musi być wyżej od emitera. | Baza musi być niżej od emitera. |
| Typowe użycie | Klucze niskostronne, sterowanie obciążeniem do masy, większość prostych układów logicznych. | Klucze wysokonapięciowe po stronie zasilania, gdy potrzebne jest odcinanie plusa. |
| Wygoda sterowania | Zwykle prostsza z logiką 3,3 V lub 5 V. | Często wymaga bardziej przemyślanego drivera. |
| Najczęstsza zaleta | Łatwość użycia i duża popularność. | Wygodny wysoki klucz w odpowiednich topologiach. |
| Najczęstsze ograniczenie | Przy zasilaniu wyższym niż logika potrzebny jest dodatkowy stopień sterujący. | Trudniej go poprawnie wysterować bez błędów polaryzacji. |
Poza klasycznymi wersjami spotkasz też Darlingtona, gdy potrzebne jest bardzo duże wzmocnienie kosztem większego spadku napięcia, oraz odmiany low-VCEsat, kiedy zależy mi na mniejszych stratach w roli klucza. Są też tranzystory mocy i pary dopasowane, przydatne w układach różnicowych, lustrach prądowych i prostych torach analogowych. Ja patrzę na to tak: nazwa rodziny to dopiero początek, a nie gotowa odpowiedź na pytanie, czy element zadziała w danym miejscu.
Gdy mam już wybraną polaryzację i rodzinę, przechodzę do noty katalogowej. I tutaj zaczyna się część, na której najłatwiej popełnić kosztowny błąd.
Jak czytać parametry w nocie katalogowej
Największy problem początkujących nie polega na tym, że nie znają symboli. Problem polega na tym, że patrzą na liczbę bez warunków pomiaru. W notach katalogowych dwa elementy o podobnym hFE mogą zachowywać się zupełnie inaczej, jeśli jeden testowano przy IC = 10 mA i VCE = 5 V, a drugi przy innych warunkach. To samo dotyczy VCEsat, które bywa podawane przy wymuszonym stosunku IC/IB = 20.
| Parametr | Co oznacza | Na co patrzę | Typowy błąd |
|---|---|---|---|
| hFE / β | Wzmocnienie prądowe, czyli stosunek prądu kolektora do bazy. | Warunki testu, zakres prądu, temperaturę. | Zakładanie, że jedna liczba działa w każdym układzie. |
| VCEsat | Spadek napięcia kolektor-emiter w nasyceniu. | Przy jakim prądzie i jakim prądzie bazy go mierzono. | Porównywanie samych wartości bez uwzględnienia testu. |
| IC max / ICM | Dopuszczalny prąd kolektora ciągły i szczytowy. | Obciążenie, czas impulsu, chłodzenie. | Mylenie impulsu z pracą ciągłą. |
| Ptot | Maksymalna moc strat. | Obudowę, temperaturę otoczenia i powierzchnię miedzi na PCB. | Ignorowanie tego, że mała obudowa odda mniej ciepła niż większa. |
| VCEO / VEBO | Dopuszczalne napięcia graniczne kolektor-emiter i emiter-baza. | Zapas napięcia w realnym układzie, zwłaszcza przy zakłóceniach. | Projektowanie bez marginesu bezpieczeństwa. |
W praktyce zwracam też uwagę na temperaturę złącza i obudowę. Niektóre rodziny mają Tj(max) rzędu 150-175°C, ale to nie znaczy, że układ powinien pracować blisko granicy. Jeśli element wisi na małej płytce z cienką miedzią, realny limit bywa znacznie niżej niż katalogowa wartość. Tu właśnie wychodzi różnica między poprawnym doborem a „działa na stole”.
Znając parametry, można już ocenić, w jakich zadaniach element daje przewagę. W samochodowej praktyce częściej liczy się prostota i odporność na warunki niż czysta elegancja schematu.
Gdzie ma sens w elektronice samochodowej i zasilaniu z akumulatora
W instalacjach zasilanych z akumulatora takie elementy najczęściej nie obsługują głównej mocy napędu, tylko pracują w roli sterownika, wzmacniacza sygnału albo pomocniczego stabilizatora. Widziałem je w prostych driverach przekaźników, w torach sterowania diodami LED, w ogranicznikach prądu, w źródłach referencyjnych i w układach ładowania, gdzie ważna jest przewidywalność oraz łatwość serwisowania.
| Zastosowanie | Dlaczego pasuje | Na co uważać |
|---|---|---|
| Driver przekaźnika | Łatwo steruje cewką z prostego sygnału. | Potrzebna jest dioda gasząca i poprawny dobór prądu bazy. |
| Ograniczanie prądu LED | Umożliwia prostą kontrolę prądu bez rozbudowanej elektroniki. | Straty cieplne rosną wraz z prądem i spadkiem napięcia. |
| Regulacja liniowa | Dobrze sprawdza się jako element wykonawczy w prostym stabilizatorze. | Sprawność zależy od różnicy napięć wejście-wyjście. |
| Pomiar prądu i źródła prądowe | Ma przewidywalne zachowanie w układach analogowych. | Wymaga pilnowania temperatury i punktu pracy. |
| Małe stopnie audio i sygnałowe | Daje dobre wzmocnienie i prostą topologię. | Nieprawidłowe spolaryzowanie szybko psuje liniowość. |
W takich zastosowaniach liczą się też niskie straty w nasyceniu, rozsądny pobór prądu bazy i odporność termiczna obudowy. To jest szczególnie ważne w motoryzacji, bo temperatura i wahania napięcia z sieci pokładowej szybciej ujawniają słabości projektu niż sam schemat narysowany na papierze.
Jeśli jednak priorytetem jest maksymalna sprawność albo bardzo duży prąd przełączany z minimalnym sterowaniem, warto zestawić ten element z MOSFET-em, a nie wybierać go z przyzwyczajenia.
Kiedy wybrać go, a kiedy lepiej sięgnąć po MOSFET
Ja patrzę na to tak: BJT wygrywa tam, gdzie potrzebuję dobrego wzmocnienia, prostego sterowania liniowego i przewidywalnej pracy w małych lub średnich prądach. MOSFET zwykle wygrywa tam, gdzie liczy się bardzo niska strata w stanie włączenia, duża sprawność i łatwiejsze przełączanie większych prądów bez ciągłego poboru prądu sterującego.
| Kryterium | BJT | MOSFET |
|---|---|---|
| Sposób sterowania | Wymaga prądu bazy. | Wymaga głównie naładowania bramki, a nie stałego prądu DC. |
| Straty w stanie włączenia | Może mieć niski spadek w nasyceniu, ale zależy to od doboru i prądu bazy. | Przy dobrze dobranym egzemplarzu zwykle osiąga bardzo niskie straty przewodzenia. |
| Układy analogowe | Naturalnie wygodny do wzmacniania, lusterek prądowych i źródeł prądowych. | Możliwy, ale często mniej intuicyjny w prostych stopniach małosygnałowych. |
| Przełączanie dużych prądów | Da się, ale rosną wymagania co do sterowania i chłodzenia. | Najczęściej prostszy wybór, jeśli liczy się sprawność. |
| Zasilanie bateryjne | Dobry, gdy prąd sterujący nie jest problemem i układ jest prosty. | Często lepszy, gdy każda setna wata ma znaczenie. |
W projektach akumulatorowych różnica bywa praktyczna, nie akademicka. Jeśli układ ma działać długo na małej baterii, każdy stały prąd sterujący boli. Jeśli za to buduję prosty analogowy blok, lustrzany układ prądowy albo klasyczny stopień wzmacniający, BJT wciąż ma sens i czasem daje bardziej przewidywalny rezultat niż próba rozwiązania wszystkiego jednym MOSFET-em.
To prowadzi do pułapek, które najczęściej psują działający na papierze układ jeszcze przed pierwszym testem.
Najczęstsze błędy, które psują układ zanim zdąży zadziałać
- Zakładanie stałego hFE - w rzeczywistości wzmocnienie zmienia się z prądem, temperaturą i egzemplarzem. Do projektowania klucza lepiej użyć zapasu niż wierzyć jednej liczbie z tabelki.
- Brak rezystora w bazie - bez ograniczenia prądu łatwo przeciążyć złącze baza-emiter i sterujące wyjście mikrokontrolera.
- Mylenie aktywnego trybu z nasyceniem - w nasyceniu element nie wzmacnia już liniowo, tylko zachowuje się jak włączony klucz z pewnym spadkiem napięcia.
- Ignorowanie strat cieplnych - nawet kilkaset miliwatów potrafi zrobić różnicę w małej obudowie SMD, zwłaszcza bez odpowiedniej miedzi na PCB.
- Za mały zapas przy doborze bazy - w praktyce do pewnego przełączenia często przyjmuje się prąd bazy z zapasem, zamiast liczyć na katalogowe maksimum wzmocnienia.
- Pomijanie polaryzacji w PNP - to banalny błąd, ale wciąż widzę go często przy pierwszym uruchomieniu prototypu.
Jeśli miałbym wskazać jeden nawyk, który najbardziej poprawia skuteczność projektu, to byłoby to patrzenie na element razem z całym otoczeniem: rezystorem, obciążeniem, temperaturą i sposobem sterowania. Sam symbol w schemacie nie uratuje układu, jeśli reszta jest dobrana na oko.
Ostatni krok to sprawdzenie, czy wybrany element rzeczywiście pasuje do warunków pracy, które ma wytrzymać w aucie albo w zasilaniu akumulatorowym.
Co sprawdzić przed montażem w aucie lub innym projekcie zasilanym z baterii
Zanim zamknę wybór, sprawdzam cztery rzeczy: zakres napięcia, dopuszczalny prąd kolektora, stratę mocy i obudowę. W instalacji samochodowej dochodzą jeszcze skoki napięcia, odwrócona polaryzacja przy błędnym podłączeniu i wyższa temperatura niż w zwykłym laboratorium. Jeśli układ ma pracować w pobliżu silnika, pod deską rozdzielczą albo w obudowie bez wentylacji, margines bezpieczeństwa musi być większy niż „na styk”.
- Dobieram napięcie pracy z zapasem względem realnych warunków zasilania, a nie tylko nominalnych 12 V.
- Patrzę na Ptot i na to, ile ciepła obudowa i PCB naprawdę są w stanie odprowadzić.
- Sprawdzam, czy dana rodzina ma wersję automotive-grade, jeśli układ ma działać w wymagającym środowisku.
- Porównuję warunki testowe w notach katalogowych, zamiast zestawiać same nagłówki parametrów.
- Upewniam się, że tor sterowania ma wystarczający prąd i poprawną polaryzację w całym zakresie pracy.
Jeżeli mam wybrać jedną, praktyczną zasadę, to jest nią prostota połączona z marginesem. Ten element nadal bywa bardzo użyteczny, ale nie lubi zgadywania. Gdy dobierzesz go z uwzględnieniem sterowania, temperatury i realnego obciążenia, odwdzięczy się przewidywalnym działaniem w układach od prostych kluczy po bardziej wymagające bloki analogowe.
Jeżeli projekt ma pracować w temperaturze, w pobliżu akumulatora albo w obwodzie sterującym większym obciążeniem, ja zawsze zaczynam od noty katalogowej, nie od samego symbolu na schemacie. Dopiero potem decyduję, czy BJT jest tu najrozsądniejszy, czy lepiej od razu przejść na MOSFET lub inny element mocy.
