Nieruchoma część silnika lub generatora decyduje o tym, czy maszyna wytworzy stabilne pole magnetyczne i sprawnie zamieni energię elektryczną w mechaniczną, albo odwrotnie. W praktyce to właśnie stojan stanowi fundament pracy wielu napędów, od prostych silników po alternator w samochodzie. W tym tekście wyjaśniam, jak jest zbudowany, jak działa, czym różni się od wirnika i po czym poznać, że zaczyna sprawiać kłopoty.
Co warto wiedzieć o nieruchomej części silnika i generatora
- To element, który tworzy lub prowadzi pole magnetyczne potrzebne do pracy maszyny.
- Najczęściej składa się z pakietu blach, żłobków, uzwojeń i izolacji odpornej na temperaturę.
- W samochodzie spotkasz go przede wszystkim w alternatorze, ale też w wielu silnikach elektrycznych osprzętu.
- Typowe objawy awarii to spadek ładowania, przegrzewanie, zapach spalonej izolacji i nierówna praca układu.
- Naprawa ma sens tylko wtedy, gdy źródło problemu jest dobrze potwierdzone, a reszta podzespołu jest w dobrej kondycji.
Czym jest nieruchoma część silnika i generatora
Najprościej mówiąc, to element, który nie obraca się razem z wałem, ale tworzy warunki do powstania momentu obrotowego albo napięcia. Ja traktuję go jak sztywny punkt odniesienia: bez niego nie ma uporządkowanego pola magnetycznego, a bez pola nie ma pracy maszyny.
W silniku część nieruchoma współpracuje z wirnikiem i wymusza jego ruch. W generatorze dzieje się odwrotnie: ruch mechaniczny przecina linie pola magnetycznego, a w uzwojeniach pojawia się napięcie wynikające z indukcji elektromagnetycznej, czyli zjawiska, w którym zmienne pole magnetyczne wytwarza prąd lub napięcie. To właśnie dlatego ten sam mechaniczny układ może działać jako napęd albo źródło energii. Żeby zobaczyć, skąd bierze się ta funkcja, trzeba rozebrać temat na części pierwsze.

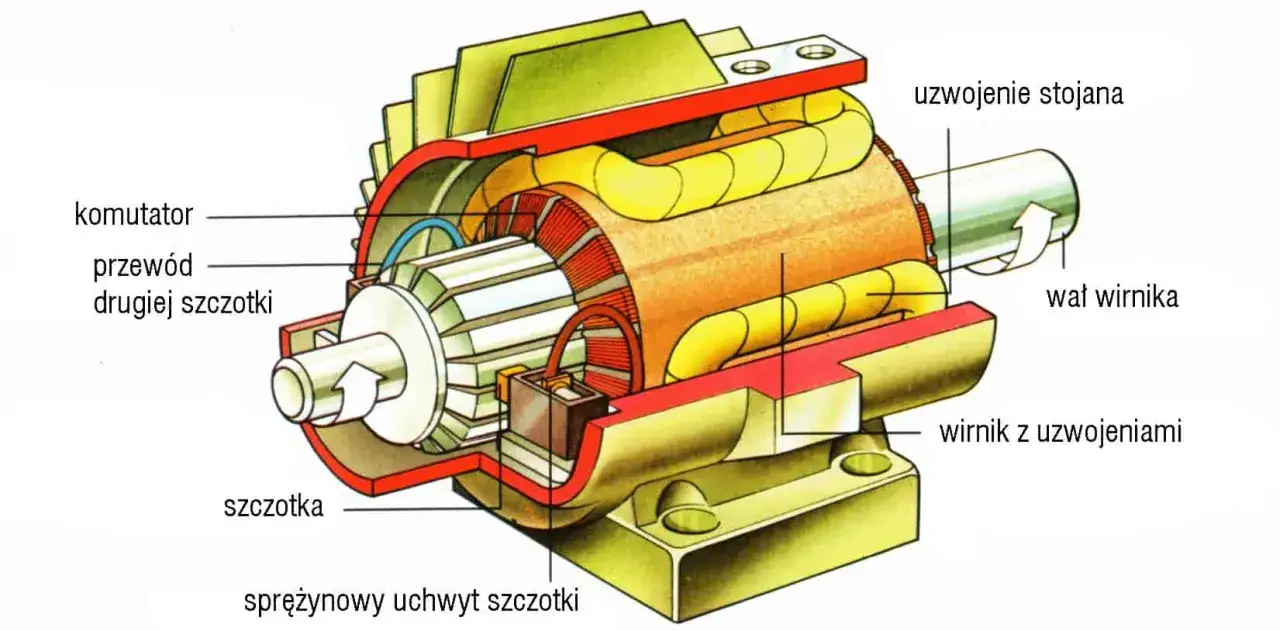

Z czego składa się i dlaczego konstrukcja ma znaczenie
W praktyce liczą się cztery elementy: rdzeń z blach elektrotechnicznych, żłobki, uzwojenia oraz izolacja. Pakiet cienkich blach ogranicza straty od prądów wirowych, żłobki prowadzą przewody w uporządkowany sposób, a izolacja pilnuje, żeby sąsiednie zwoje nie zaczęły ze sobą przewodzić.
| Element | Rola | Co się psuje |
|---|---|---|
| Rdzeń z blach | Prowadzi strumień magnetyczny i ogranicza straty energii | Przegrzanie, odkształcenie, korozja |
| Żłobki | Utrzymują uzwojenia w odpowiednim położeniu | Uszkodzenie krawędzi, przetarcia izolacji |
| Uzwojenia | Tworzą pole magnetyczne albo odbierają energię indukowaną | Zwarcie międzyzwojowe, przerwa w obwodzie |
| Izolacja | Oddziela przewodniki i chroni przed przebiciem | Zwęglenie, pęknięcia, kruszenie lakieru |
| Chłodzenie i obudowa | Odprowadza ciepło i stabilizuje całą konstrukcję | Zabrudzenie, słaby przepływ powietrza, korozja |
Jeśli miałbym wskazać jeden detal, który najczęściej decyduje o trwałości, wskazałbym izolację. Gdy zaczyna się kruszyć albo zwęglać, maszyna szybko wchodzi w strefę przegrzania. A sama budowa jest ważna właśnie dlatego, że od niej zależy sposób działania w silniku i generatorze.
Jak pracuje w silniku i generatorze
W silniku prąd płynący przez uzwojenia wytwarza pole magnetyczne. To pole oddziałuje z polem wirnika, a wynikająca z tego siła zaczyna obracać wał. W generatorze proces jest odwrócony: wirnik porusza się mechanicznie, a nieruchoma część odbiera zmienny strumień magnetyczny i zamienia go na napięcie.
- W silniku ważny jest moment obrotowy, czyli siła potrzebna do ruszenia i utrzymania pracy.
- W generatorze ważniejsza staje się stabilność napięcia i sprawne odprowadzanie ciepła.
- W obu przypadkach zbyt wysoka temperatura jest wrogiem numer jeden, bo osłabia izolację i skraca żywotność uzwojeń.
To prowadzi do pytania, które najszybciej porządkuje temat: czym ta część różni się od wirnika i dlaczego mylenie tych nazw naprawdę ma znaczenie.
Czym różni się od wirnika i gdzie najłatwiej o pomyłkę
W rozmowach warsztatowych te dwa elementy często wrzuca się do jednego worka, a to błąd. Nieruchoma część odpowiada za pole i bazę konstrukcyjną, wirnik za ruch. Gdy ktoś opisuje usterkę bez rozróżnienia tych ról, diagnoza zwykle idzie w złą stronę.
| Cecha | Nieruchoma część | Wirnik |
|---|---|---|
| Ruch podczas pracy | Nie obraca się | Obraca się wokół osi |
| Główna rola | Tworzy lub prowadzi pole magnetyczne | Współpracuje z polem i wykonuje ruch |
| Typowe problemy | Zwarcie międzyzwojowe, przegrzanie, przebicie izolacji | Zużycie łożysk, uszkodzenie wału, nierówny bieg |
| Co sprawdza się najpierw | Uzwojenia, izolację, temperaturę pracy | Luzy, bicie, stan mechaniczny |
Ja lubię to upraszczać tak: jeśli problem pachnie spalenizną i dotyczy elektryki, patrzę najpierw na część nieruchomą; jeśli słychać tarcie, brzęczenie albo wibracje, częściej winny bywa wirnik albo łożyska. Z takiego rozróżnienia bardzo łatwo przejść do motoryzacji, bo tam ten element pracuje w kilku konkretnych miejscach.
Gdzie spotkasz go w samochodzie
Najbardziej oczywiste miejsce to alternator. W większości aut osobowych uzwojenie jest trójfazowe, bo taki układ daje bardziej równomierne ładowanie i lepiej wykorzystuje miejsce wewnątrz obudowy. W praktyce akumulator nie jest wtedy samotnym źródłem energii, tylko magazynem, który trzeba stale doładowywać podczas jazdy.
Poza alternatorem podobne rozwiązania znajdziesz w elektrycznych pompach, wentylatorach chłodnicy, kompresorach klimatyzacji, a w nowszych autach także w silnikach trakcyjnych i napędach pomocniczych. Właśnie tam część nieruchoma musi być zaprojektowana nie tylko pod sprawność, ale też pod ciszę pracy, odporność na temperaturę i długie obciążenie. Jeśli szukasz praktycznego punktu odniesienia, w aucie najczęściej interesuje mnie nie sam katalog części, tylko to, jak dany element współpracuje z układem ładowania i zasilaniem całej instalacji 12 V.
To już naturalnie prowadzi do diagnostyki, bo w samochodzie objawy uszkodzenia rzadko są podręcznikowe i często mieszają się z problemami regulatora albo prostownika.
Jak rozpoznać uszkodzenie i nie pomylić go z inną usterką
Najczęstsze sygnały ostrzegawcze są dość przyziemne: kontrolka ładowania, spadek napięcia przy większym obciążeniu, migotanie świateł, zapach spalonego lakieru i wyraźne grzanie się obudowy. Jeżeli do tego dochodzi niestabilna praca elektroniki pokładowej, nie odkładałbym diagnostyki, bo słabe ładowanie bardzo szybko odbija się na akumulatorze.
- Sprawdzam napięcie ładowania pod obciążeniem, a nie tylko na biegu jałowym.
- Mierzę oporność między fazami i szukam różnic, które sugerują zwarcie międzyzwojowe.
- Kontroluję, czy nie ma przebicia do masy, czyli sytuacji, w której prąd ucieka tam, gdzie nie powinien.
- Oglądam ślady przegrzania, nadtopioną izolację i osady po przegrzaniu na uzwojeniu.
W tym miejscu łatwo popełnić błąd: wymiana części na ślepo bywa droga, a nie rozwiązuje przyczyny. Dlatego zanim uznam winę za uzwojenia, sprawdzam też pasek osprzętu, napinacz, przewody masowe, regulator napięcia i diody prostownika. Dopiero jeśli te elementy są w porządku, diagnoza robi się naprawdę wiarygodna.
Naprawa, regeneracja czy wymiana
Tu nie ma jednej dobrej odpowiedzi dla każdego auta. Regeneracja ma sens wtedy, gdy uszkodzenie dotyczy głównie uzwojenia, a obudowa, łożyska i reszta osprzętu są jeszcze w dobrym stanie. W praktyce to opłacalne zwłaszcza przy droższych albo trudniej dostępnych podzespołach.
Wymiana całego zespołu jest rozsądniejsza, gdy rdzeń jest mocno przegrzany, izolacja zwęglona na dużej powierzchni albo maszyna pracowała długo z widocznym problemem ładowania. Ja zwykle patrzę tu szerzej niż tylko na sam element: jeśli awaria zdążyła obciążyć akumulator, prostownik i okablowanie, naprawa jednej części może nie wystarczyć. Wtedy pełny przegląd układu bywa tańszy niż powracanie do warsztatu po dwóch tygodniach.
Jeśli masz wątpliwość, kieruj się prostą zasadą: im bardziej lokalne i czyste uszkodzenie, tym większy sens naprawy; im więcej śladów przegrzania i wtórnych szkód, tym bliżej do wymiany całego podzespołu. A na końcu zostaje jeszcze jeden praktyczny filtr, który pomaga uniknąć zbędnych kosztów.
Co sprawdzam, zanim uznam winę za nieruchomą część
Zanim zamknę diagnozę, zawsze przechodzę przez krótki, ale skuteczny zestaw kontroli. Dzięki temu nie mylę rzeczywiście uszkodzonego elementu z awarią, która tylko wygląda podobnie.
- Pasek osprzętu nie może się ślizgać ani być źle napięty.
- Łożyska powinny pracować równo, bez szumu i luzu.
- Połączenia masowe muszą być czyste i pewne.
- Regulator napięcia i prostownik nie mogą mieć śladów przegrzania.
- Akumulator nie powinien być głęboko rozładowany, bo wtedy testy potrafią zafałszować obraz całego układu.
Tak właśnie podchodzę do tego tematu: najpierw eliminuję proste przyczyny, dopiero potem obwiniam część nieruchomą. Taki porządek oszczędza czas, pieniądze i nerwy, a w układzie ładowania samochodu zwykle daje też po prostu trafniejszą diagnozę. Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę, że przy pierwszych objawach lepiej zacząć od pomiaru i oględzin niż od zgadywania, bo w elektryce pozornie drobny błąd potrafi szybko pociągnąć za sobą cały układ.
