Jak bezpiecznie podłączyć silnik odkurzacza do 230V? Poradnik

Wielu z nas, majsterkowiczów i miłośników DIY, szuka sposobów na ponowne wykorzystanie elementów ze zużytego sprzętu. Silnik z odkurzacza to prawdziwa gratka potężny, szybki i często wciąż sprawny. Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak bezpiecznie podłączyć silnik odkurzacza do sieci 230V, aby przetestować jego sprawność lub przygotować go do nowego projektu. Pamiętaj jednak, że bezpieczeństwo jest tutaj absolutnym priorytetem, a praca z wysokim napięciem i szybkoobrotowym elementem mechanicznym wymaga najwyższej ostrożności.

Bezpieczne podłączenie silnika odkurzacza do 230V kluczowe zasady i ryzyka

Zanim w ogóle pomyślisz o podłączeniu silnika odkurzacza do sieci elektrycznej, musisz zrozumieć jedno: to nie jest zabawa. Praca z silnikiem odkurzacza podłączonym "na krótko" jest skrajnie niebezpieczna i wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Mówimy tu o bezpośrednim kontakcie z napięciem 230V, co w przypadku błędu może skończyć się porażeniem prądem, a nawet śmiercią. Dodatkowo, silnik odkurzacza charakteryzuje się ogromnym momentem obrotowym i bardzo wysokimi obrotami, co oznacza, że jego gwałtowny start może być niekontrolowany i stanowić poważne zagrożenie mechaniczne. W odkurzaczu silnik jest zabezpieczony i kontrolowany, poza nim staje się potencjalnie bardzo groźnym narzędziem.

Dlaczego podłączanie silnika "na krótko" jest tak niebezpieczne?

• Ryzyko porażenia prądem 230V: Bezpośrednie podłączenie do gniazdka oznacza, że masz do czynienia z pełnym napięciem sieciowym. Jakiekolwiek odsłonięte przewody, niewłaściwa izolacja czy przypadkowy dotyk mogą prowadzić do śmiertelnego porażenia. To jest najważniejsze ryzyko, którego nie wolno lekceważyć.
• Niekontrolowany, gwałtowny start silnika: Silniki odkurzaczy mają ogromną moc i moment obrotowy. Po podłączeniu do sieci natychmiast wchodzą na maksymalne obroty. Jeśli silnik nie jest solidnie unieruchomiony, może wyrwać się z rąk, uderzyć w coś lub kogoś, powodując poważne obrażenia mechaniczne. Widziałem to wiele razy nie lekceważ tej siły.
• Brak wbudowanych zabezpieczeń: W odkurzaczu silnik jest chroniony przez bezpieczniki, termiki i inne układy. Podłączając go "na krótko", omijasz te zabezpieczenia. W przypadku zwarcia lub przeciążenia, może dojść do uszkodzenia instalacji elektrycznej, a nawet pożaru.
• Intensywne iskrzenie na komutatorze: Silniki szeregowe, zwłaszcza te z odkurzaczy, podczas pracy generują spore iskrzenie na komutatorze. W normalnym użytkowaniu jest to zamknięte w obudowie. Przy otwartym silniku iskry mogą stanowić zagrożenie pożarowe, zwłaszcza w obecności łatwopalnych materiałów. Dodatkowo, pył węglowy ze szczotek jest wszędobylski.

Lista absolutnie niezbędnych narzędzi i środków ochrony osobistej

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i środki ochrony. Bez nich, moim zdaniem, nie ma co zaczynać.

1. Multimetr (omomierz): Absolutnie kluczowy do identyfikacji przewodów i sprawdzenia ciągłości uzwojeń.
2. Izolowane narzędzia: Śrubokręty, szczypce, kombinerki upewnij się, że mają solidne, nieuszkodzone izolacje.
3. Przewód zasilający z wtyczką: Solidny, sprawny przewód o odpowiednim przekroju, najlepiej z wyłącznikiem.
4. Taśma izolacyjna, koszulki termokurczliwe lub kostki zaciskowe: Do bezpiecznego izolowania połączeń.
5. Okulary ochronne: Niezbędne do ochrony oczu przed iskrami, pyłem i ewentualnymi odłamkami.
6. Rękawice izolacyjne: Dodatkowa warstwa ochrony przed porażeniem prądem.
7. Imadło lub solidne ściski stolarskie: Do unieruchomienia silnika.

Jak solidnie i bezpiecznie unieruchomić silnik przed pierwszym uruchomieniem?

To jest jeden z najważniejszych punktów. Jak już wspomniałem, silnik odkurzacza ma ogromną moc. Jeśli nie będzie solidnie zamocowany, wyrwie się z rąk lub stołu, co może prowadzić do poważnych obrażeń. Z mojego doświadczenia wiem, że najlepiej jest użyć solidnego imadła, które mocno zaciśnie obudowę silnika (uważaj, aby nie uszkodzić wirnika ani stojana). Alternatywnie, możesz użyć kilku ścisków stolarskich, aby przymocować silnik do ciężkiego, stabilnego blatu roboczego. Upewnij się, że mocowanie jest tak solidne, że nie drgnie nawet przy gwałtownym szarpnięciu. Pamiętaj, że silnik będzie wibrował i generował hałas, więc stabilność jest kluczowa.

Rozpoznanie silnika: Jak zidentyfikować kluczowe elementy?

Zanim zaczniesz podłączać cokolwiek, musisz zrozumieć, z jakim typem silnika masz do czynienia i jak zidentyfikować jego przewody. To podstawa bezpiecznego i poprawnego działania.

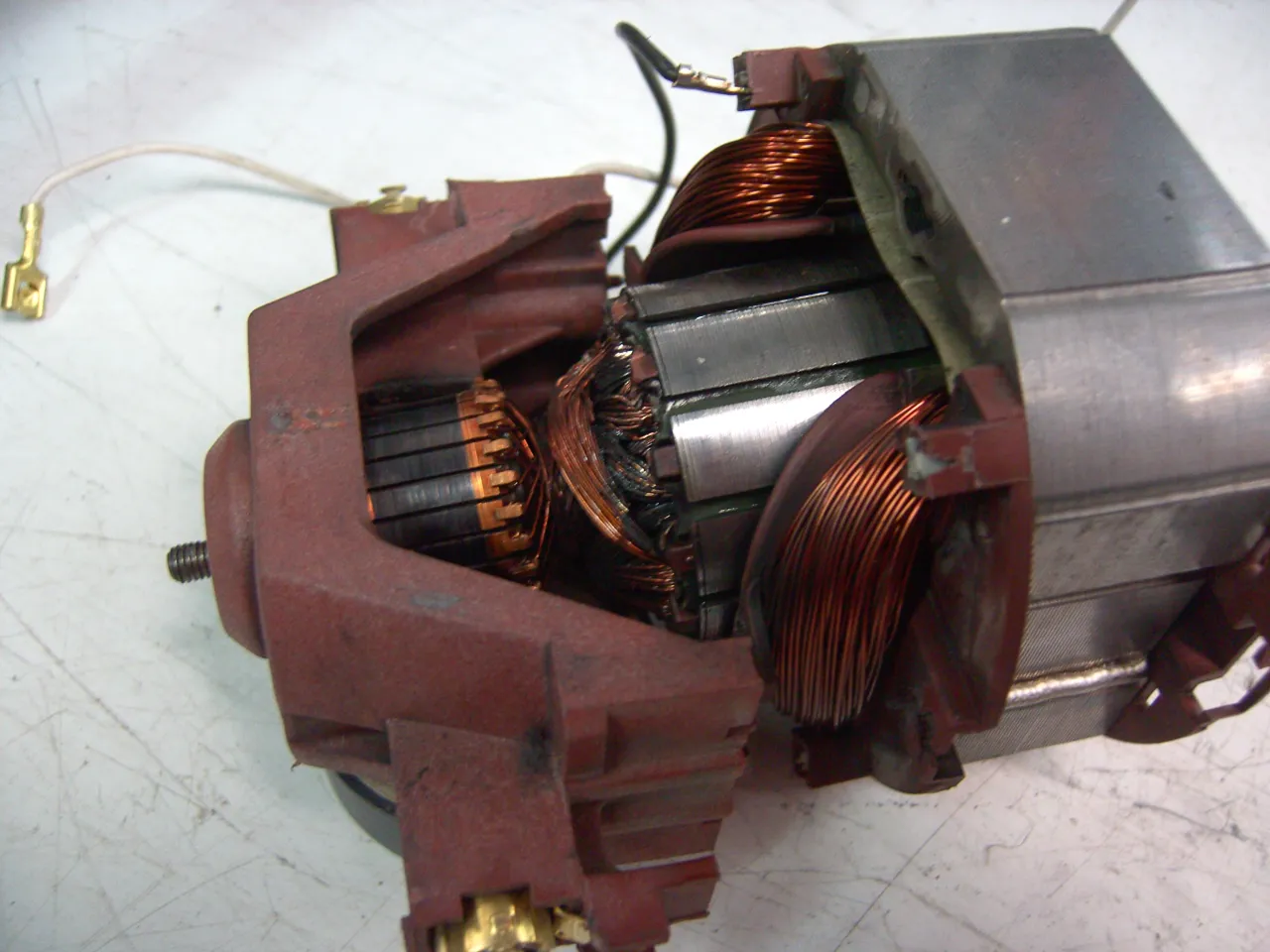

Silnik szeregowy (komutatorowy) co to oznacza i dlaczego działa na 230V?

Prawie wszystkie silniki stosowane w odkurzaczach to tak zwane jednofazowe silniki szeregowe, często nazywane też silnikami komutatorowymi lub uniwersalnymi. Ich wyjątkową cechą jest to, że mogą pracować zarówno na prądzie stałym (DC), jak i przemiennym (AC). Dzieje się tak, ponieważ uzwojenie stojana (część nieruchoma) jest połączone szeregowo z uzwojeniem wirnika (część obrotowa) za pośrednictwem szczotek węglowych i komutatora. Kiedy podajesz napięcie AC 230V, prąd płynie przez oba uzwojenia, tworząc pola magnetyczne, które oddziałują ze sobą, powodując obrót wirnika. To właśnie ta konstrukcja pozwala na bezpośrednie podłączenie do sieci domowej.

Identyfikacja przewodów: Jak znaleźć pary od stojana i szczotek komutatora?

Z silnika odkurzacza zazwyczaj wychodzą dwa lub cztery przewody. Jeśli są tylko dwa, sprawa jest prosta to są przewody zasilające, które już są połączone szeregowo wewnątrz silnika. Po prostu podłączasz je do 230V (po uprzednim unieruchomieniu i zabezpieczeniu!).

Jeśli jednak z silnika wychodzą cztery przewody, musisz zidentyfikować, które z nich należą do uzwojenia stojana, a które do szczotek (czyli do wirnika). Zazwyczaj:

• Dwa przewody prowadzą do uzwojeń stojana.
• Dwa przewody prowadzą do szczotek węglowych, które dotykają komutatora wirnika.

Często przewody te mogą różnić się kolorem lub grubością, ale nie zawsze jest to reguła. Twoim zadaniem jest zidentyfikowanie tych par, aby prawidłowo wykonać połączenie szeregowe. Bez tego ani rusz.

Praktyczne użycie multimetru do weryfikacji połączeń i uzwojeń

Multimetr to Twój najlepszy przyjaciel w tej sytuacji. Użyj go w trybie omomierza (pomiar rezystancji) lub testera ciągłości (brzęczyk), aby zidentyfikować przewody.

1. Sprawdzenie ciągłości: Ustaw multimetr na pomiar rezystancji (np. 200 Ohm) lub na tryb brzęczyka. Przykładaj sondy do różnych par przewodów.
   • Jeśli multimetr pokaże niską rezystancję (kilka-kilkanaście Ohm) lub zabrzęczy, oznacza to, że znalazłeś parę przewodów należących do jednego uzwojenia (stojana lub wirnika).
   • Jeśli nic się nie dzieje (nieskończona rezystancja), przewody nie są ze sobą połączone.
2. Identyfikacja par: Metodą prób i błędów, połącz dwa przewody, które dają odczyt rezystancji. To jest jedna para (np. uzwojenie stojana). Pozostałe dwa przewody powinny również dać odczyt to będzie druga para (szczotki/wirnik).
3. Sprawdzenie braku zwarć do obudowy: Przyłóż jedną sondę multimetru do metalowej obudowy silnika (jeśli jest) i drugą do każdego z przewodów. Multimetr powinien pokazać nieskończoną rezystancję. Jeśli pokazuje jakąkolwiek wartość, oznacza to zwarcie do masy, a silnik jest uszkodzony i nie nadaje się do użytku.
4. Weryfikacja uzwojeń: Porównaj rezystancję uzwojenia stojana i wirnika. Powinny być w podobnym zakresie, choć uzwojenie wirnika (przez szczotki) może mieć nieco inną wartość. Zbyt duża różnica może wskazywać na problem.

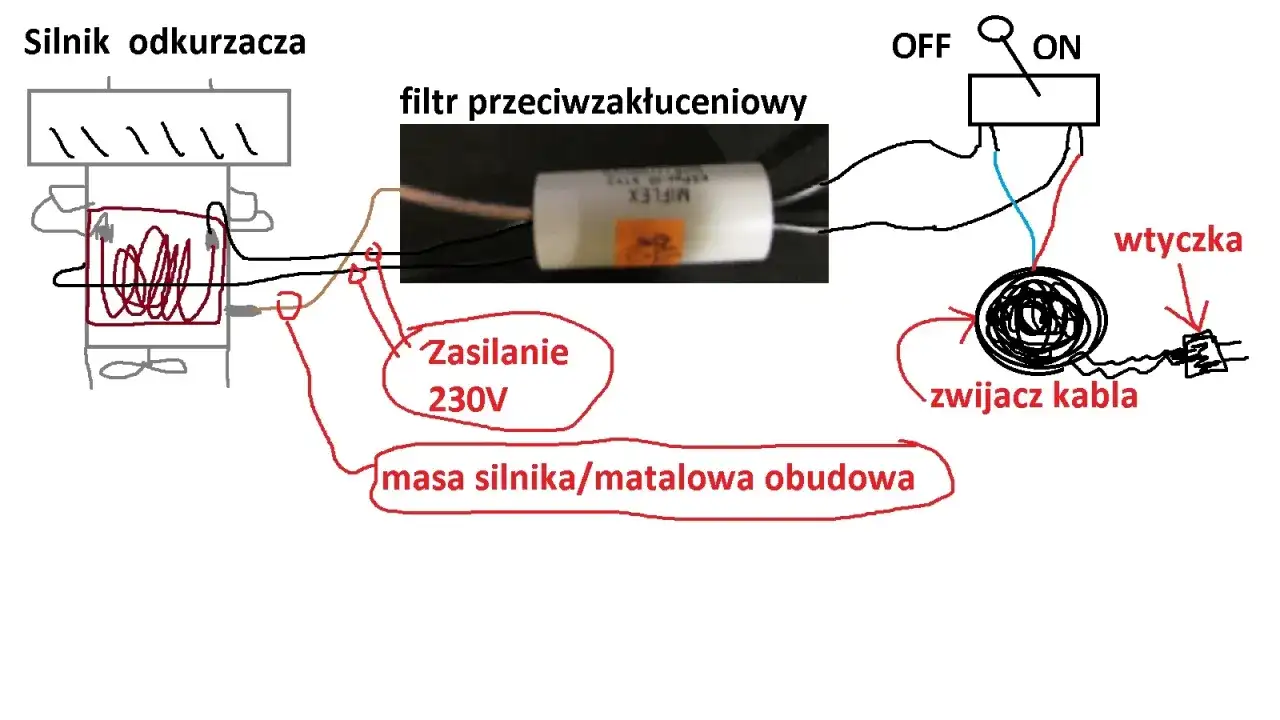

Podłączanie silnika odkurzacza krok po kroku: Bezpieczna procedura testowa

Gdy już zidentyfikowałeś przewody i masz przygotowane wszystkie narzędzia oraz środki ochrony, możesz przystąpić do podłączania. Pamiętaj, każdy krok wykonuj z najwyższą starannością i zawsze odłącz zasilanie, zanim cokolwiek zmienisz przy przewodach.

Krok 1: Przygotowanie przewodu zasilającego z wtyczką

Użyj solidnego przewodu zasilającego z wtyczką. Jeśli nie masz gotowego, możesz użyć starego przewodu od urządzenia, które już nie działa, ale upewnij się, że jego izolacja jest nienaruszona. Odsłoń końcówki przewodów na około 1-1,5 cm, a następnie je ocynuj lub zaciśnij na nich tulejki. To zapewni dobre połączenie i zapobiegnie rozdwajaniu się żył.

Krok 2: Prawidłowe połączenie szeregowe uzwojeń schemat dla laika

To jest kluczowy moment. Musisz połączyć uzwojenie stojana z uzwojeniem wirnika szeregowo. Wyobraź sobie, że prąd musi przepłynąć przez jedno uzwojenie, a potem przez drugie. Jeśli masz cztery przewody (dwa od stojana, dwa od szczotek/wirnika):

1. Weź jeden przewód od uzwojenia stojana i połącz go z jednym przewodem od szczotek (wirnika). To jest Twoje połączenie szeregowe.
2. Pozostały jeden przewód od stojana i pozostały jeden przewód od szczotek (wirnika) to będą Twoje główne wejścia zasilania 230V.

Dla jasności, jeśli przewody stojana to S1, S2, a przewody szczotek to W1, W2, to połączenie szeregowe będzie wyglądało tak: S1 --- W1. Wtedy napięcie 230V podajesz na S2 i W2.

Pamiętaj, aby połączenie było solidne skręć przewody kombinerkami lub użyj kostek zaciskowych. Nigdy nie zostawiaj ich luźnych!

Krok 3: Izolowanie połączeń i ostatnie sprawdzenie przed podaniem napięcia

Gdy połączenia są już wykonane, bezwzględnie je zaizoluj. Użyj taśmy izolacyjnej (kilka warstw), koszulek termokurczliwych lub solidnych kostek zaciskowych. Żaden, absolutnie żaden odsłonięty element przewodzący prąd nie może być widoczny ani dostępny. To jest Twoja ostatnia linia obrony przed porażeniem.

Przed podłączeniem wtyczki do gniazdka, wykonaj ostatnią listę kontrolną:

• Czy wszystkie połączenia są solidne i dobrze zaizolowane?
• Czy silnik jest absolutnie stabilnie i mocno unieruchomiony?
• Czy w pobliżu nie ma żadnych narzędzi, luźnych przedmiotów ani łatwopalnych materiałów?
• Czy masz na sobie okulary ochronne?
• Czy jesteś w bezpiecznej odległości od silnika?

Krok 4: Przeprowadzenie bardzo krótkiego testu rozruchowego

Ten test ma być błyskawiczny. Nie podłączaj silnika na dłużej niż ułamek sekundy!

1. Upewnij się, że stoisz w bezpiecznej odległości od silnika.
2. Włóż wtyczkę do gniazdka na ułamek sekundy i natychmiast ją wyciągnij. To ma być tylko "pyknięcie".
3. Obserwuj:
   • Czy silnik ruszył?
   • Czy obroty są wysokie i stabilne?
   • Czy nie ma nadmiernego iskrzenia na komutatorze (niewielkie jest normalne)?
   • Czy nie wydobywają się nietypowe dźwięki, dym lub zapach spalenizny?
4. Jeśli wszystko wydaje się w porządku, silnik prawdopodobnie jest sprawny. Jeśli zauważysz cokolwiek niepokojącego, natychmiast przerwij test i odłącz zasilanie.

Co dalej? Interpretacja wyników i najczęstsze problemy

Po przeprowadzeniu krótkiego testu rozruchowego, nadszedł czas na interpretację wyników. To pozwoli Ci zdecydować, czy silnik nadaje się do dalszego użytku, czy też wymaga naprawy.

Silnik działa co to oznacza i jak go teraz wykorzystać w projektach DIY?

Jeśli silnik ruszył z kopyta, osiągnął wysokie obroty i nie było żadnych niepokojących objawów, gratulacje! Twój silnik jest sprawny. Silniki z odkurzaczy są niezwykle popularne w projektach DIY ze względu na ich dużą moc i bardzo wysokie obroty. Możesz je wykorzystać do budowy:

• Prostej dmuchawy do liści lub odciągu wiórów w warsztacie.
• Prowizorycznej szlifierki lub polerki (z odpowiednimi nasadkami).
• Wentylatora o dużej mocy.

Muszę jednak to podkreślić: do bezpiecznego i długotrwałego użytkowania w projektach DIY konieczne jest zastosowanie regulatora obrotów (np. na triaku). Bez niego silnik będzie pracował na maksymalnych obrotach, generując ogromny hałas, wibracje i szybko się zużywając. Ponadto, zawsze pamiętaj o solidnej obudowie, która ochroni zarówno silnik, jak i Ciebie przed jego szybko obracającymi się elementami oraz hałasem.

Silnik nie startuje, iskrzy lub buczy co poszło nie tak i jak to diagnozować?

Jeśli silnik nie zadziałał prawidłowo podczas testu, oto najczęstsze problemy i sposoby ich diagnozowania:

• Silnik nie startuje / tylko buczy:
  • Możliwe przyczyny: Złe połączenie przewodów, spalone uzwojenie (stojana lub wirnika), zużyte lub zablokowane szczotki, zatarte łożyska.
  • Diagnoza: Sprawdź ponownie wszystkie połączenia multimetrem. Zmierz rezystancję uzwojeń jeśli któreś ma nieskończoną rezystancję, jest spalone. Sprawdź stan szczotek czy są wystarczająco długie i swobodnie poruszają się w prowadnicach. Spróbuj obrócić wirnik ręką jeśli stawia duży opór, łożyska mogą być zatarte.
• Nadmierne iskrzenie na komutatorze:
  • Możliwe przyczyny: Zużyte lub uszkodzone szczotki, brudny lub uszkodzony komutator, uszkodzone uzwojenie wirnika.
  • Diagnoza: Sprawdź długość i stan szczotek. Oczyść komutator drobnym papierem ściernym (np. 1000) lub specjalną gumką. Sprawdź, czy na komutatorze nie ma głębokich rowków lub wypaleń.
• Silnik startuje, ale wydaje dziwne dźwięki / wibruje:
  • Możliwe przyczyny: Uszkodzone łożyska, niezrównoważony wirnik, luźne elementy wewnątrz silnika.
  • Diagnoza: Obróć wirnik ręką i posłuchaj czy słychać tarcie lub chrobotanie? Sprawdź, czy wirnik ma luz na osi. Wibracje mogą być też spowodowane brakiem wyważenia, co jest trudniejsze do naprawy w warunkach domowych.

Dlaczego praca bez obciążenia i regulatora obrotów to prosta droga do zniszczenia silnika?

Silniki odkurzaczy są projektowane do pracy pod obciążeniem oporem, jaki stawia przepływające powietrze. Kiedy podłączasz taki silnik bezpośrednio do sieci 230V bez obciążenia i bez regulatora obrotów, natychmiast osiąga on ekstremalnie wysokie obroty, często ponad 20 000 RPM. To prowadzi do kilku problemów:

• Ogromny hałas i wibracje: Silnik staje się niewiarygodnie głośny i wibruje, co jest nieprzyjemne i potencjalnie niebezpieczne.
• Przegrzewanie: Brak obciążenia nie oznacza braku pracy. Silnik nadal generuje ciepło, a przy tak wysokich obrotach i bez odpowiedniego chłodzenia (które w odkurzaczu jest zapewnione przez przepływ powietrza), może się przegrzać.
• Szybkie zużycie: Wysokie obroty drastycznie przyspieszają zużycie szczotek węglowych i łożysk. Silnik, który mógłby służyć latami w odkurzaczu, może ulec uszkodzeniu w ciągu kilku minut pracy "na pusto".
• Ryzyko uszkodzenia mechanicznego: Ekstremalne obroty mogą doprowadzić do rozpadnięcia się wirnika lub innych elementów, co jest bardzo niebezpieczne.

Dlatego, jeśli planujesz używać silnika z odkurzacza w projekcie DIY, regulator obrotów jest absolutnie niezbędny.

Najpoważniejsze błędy, których musisz unikać

Na koniec, chciałbym jeszcze raz podkreślić najważniejsze błędy, które mogą kosztować Cię zdrowie lub życie, albo zniszczyć silnik. Proszę, potraktuj to bardzo poważnie.

Praca pod napięciem igranie ze śmiercią

Nigdy, przenigdy nie manipuluj przy przewodach silnika, gdy wtyczka jest podłączona do gniazdka. Zawsze odłącz zasilanie przed jakąkolwiek zmianą, sprawdzeniem czy poprawką. Napięcie 230V jest śmiertelnie niebezpieczne. Jeden błąd, jeden przypadkowy dotyk i możesz pożegnać się z życiem. To nie jest przesada.

Brak unieruchomienia silnika ryzyko poważnych obrażeń mechanicznych

Jak już wielokrotnie wspominałem, silnik odkurzacza ma ogromną moc. Jeśli nie będzie solidnie unieruchomiony, wyrwie się z mocowania. Może uderzyć w Ciebie, wylecieć przez okno, uszkodzić sprzęt. Nie ufaj, że "jakoś się utrzyma". Użyj imadła, ścisków, przykręć go. Twoje bezpieczeństwo jest najważniejsze.

Przeczytaj również: BMW E60: Wybór silnika. Który najlepszy, a którego unikać?

Niewłaściwa izolacja i prowizoryczne połączenia prosta droga do pożaru

Odsłonięte przewody, luźne połączenia owinięte "na szybko" taśmą, która zaraz się odklei, to proszenie się o kłopoty. Takie prowizorki mogą prowadzić do zwarć, porażenia prądem, a w najgorszym wypadku pożaru. Poświęć dodatkowe pięć minut na solidne zaizolowanie każdego połączenia. To inwestycja w Twoje bezpieczeństwo i spokój ducha.
